S908 RIO总线双电缆冗余中继器
YES3
概述：
YES3产品是易控达科技专门为S908 RIO现场总线设计的冗余双电缆隔离中继器产品。可以将该模块直接放置于S908主站的后面，将单电缆的总线转换成双路的S908冗余总线；也可以将其放置于冗余主站之后，实现冗余主站冗余总线的网络拓扑结构；还可以成对使用，为某些单独分散的节点提供总线冗余功能以提升可靠性。该产品将单电缆转换为冗余电缆，当主通道电缆出现故障时，自动切换为另一路电缆工作，当故障电缆恢复后，设备将自动切换回来，可以将总线的双绞线电缆延长一倍的通讯距离（与速率相关），。该产品同时实现了两个总线段节点间的电气隔离，具有极强的总线抗干扰功能，同时具有信号再生，增加节点数的功能。
YES3产品具有3路S908 电缆数据接口，一路总线数据接入接口，两路总线冗余接口，将单电缆总线转换为双电缆冗余总线。该产品具有易控达独创的总线故障智能切断功能，当某段总线段出现故障时，系统会将其自动切断，不会影响另外总线段。
该系列产品采用易控达独创的专有技术，数据全透明传输，自动切换数据方向，无须任何设置，支持S908 RIO总线全部速率，解决了高速率下延长电缆传输距离问题。该产品继承并保留了S908 RIO总线的全部优点，实现了总线距离延长、电气及地线隔离、降低干扰等性能，同时还具有如下优点：工业设计、低功耗、隔离保护、总线故障智能切断、继电器告警输出、IP30防护等级、波浪纹铝制加强机壳、35mmDIN导轨安装、宽电源（DC10-36V）输入、双电源冗余等优点。
特点：
- 支持S908 RIO总线速率(1.544Mbit/s)，数据全透明传输，极低的纳秒级信号延时；
- 可延长S908总线电缆传输距离1倍；
- 支持将单电缆转换为双电缆冗余功能保障总线通讯可靠性；
- 每个电接口采用独立电源模块供电，完全隔离了总线段与总线段间，总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总线数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏；
- 电接口提供每线1500W的防雷防浪涌保护、15KV静电保护及防止共地干扰、具有自恢复过流保护功能；
- 具有独创的总线故障智能切断功能，电源监测功能，继电器自动报警功能；
- 丰富的LED状态指示灯，全方位显示总线状态；
- 独立双电源冗余，DC10-36V宽电源供电，DC1500V电源隔离,具有1A反接保护功能；
- 工业级设计，无风扇、低功耗、超强防磁场、防辐射及抗干扰功能；
- 波纹式高强度金属外壳，IP30防护等级, 35mm工业卡轨安装方式；
网络拓扑应用：
本模块实现将单电缆的总线段转换为双电缆的冗余总线。INT1为总线信号接入端，INT2和INT3为冗余电缆接线端；当INT2接口电缆出现故障时，设备自动切换为INT3接口电缆进行中继工作；当INT2接口电缆链路恢复正常后，设备自动恢复为默认状态。电缆连接方式如下：INT1接外部总线电缆，A设备的INT2电口与B设备的INT2电口相连，A设备的INT3电口与B设备的INT3电口相连。
应用场合可分为总线冗余、冗余主站冗余总线、独立站点总线段冗余几种拓扑结构，典型应用方案如下：

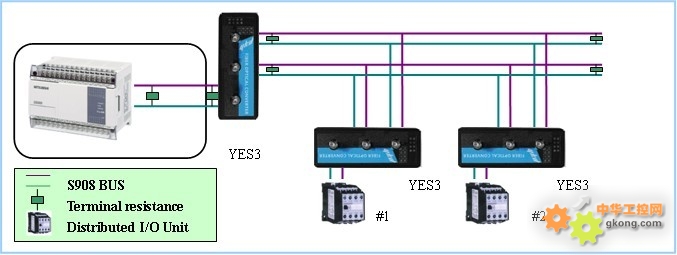

总线冗余：
应用场合：将模块放置于主站之后，将单电缆总线转换为双电缆总线

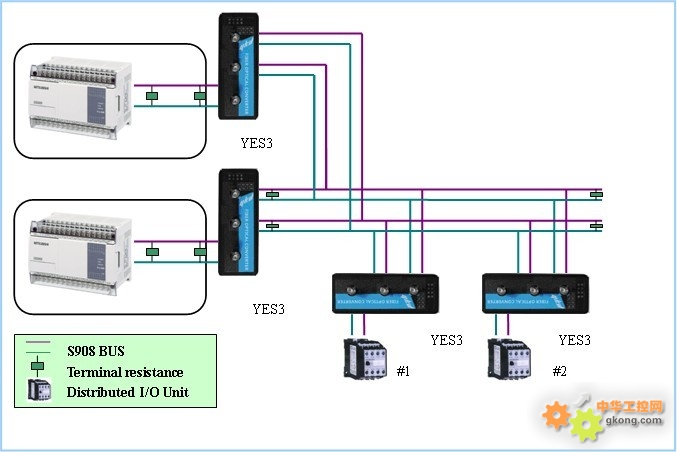

冗余主站冗余总线：
应用场合：将两个模块放置于冗余主站之后，将单电缆总线转换为双电缆总线

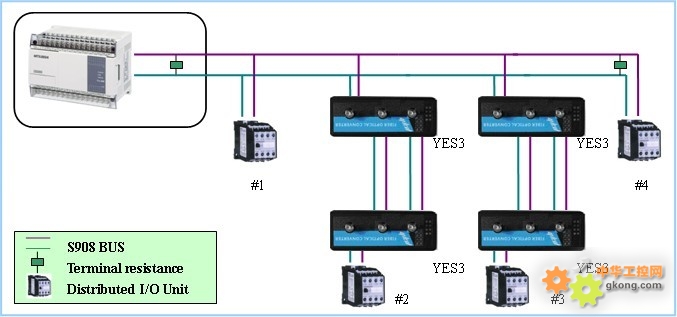

点对点冗余（Point to Point）
应用场合：某些单独分散的总线节点间需要电缆冗余以保障系统可靠性时
技术参数
电接口
- 接口类型：F接口
- 通信速率：1.544Mbit/s
- 信号延时（电口）：100ns
- 电接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能
- 终端电阻：本机不带终端电阻，请按需要外接
电源及保护：
- 工作电压：双电源冗余输入，DC10V-36V值，典型值DC24V
- 工作电流：典型值100mA@24V
- 电压保护：提供L1+/M/L2+ 反接保护
- 电流保护：1 A (信号短接保护)
- 继电器告警输出：电口故障告警输出，触点容量：DC30V/1A、AC120V@1A
工作环境：
标准类型：0 ~ 70 °C (32 ~ 158 °F)
宽温类型：-40 ~ 85 °C (-40 ~ 185 °F)
- 操作湿度：5 ~ 95% RH
- 存放温度： -40 ~ 85 °C (-40 ~ 185 °F)
机械特性：
- 外形尺寸：136mm×105mm×52mm
- 外壳：IP30防护等级,铝制加强机壳
- 安装方式： 35mmDIN导轨安装
- 净重：800g
安规测试：
EMI：EN55022 1998, Class A
EMS：
EN61000-4-2 (ESD), Criteria B, Level 4
EN61000-4-3 (RS), Criteria A, Level 2
EN61000-4-4 (EFT), Criteria B, Level 4
EN61000-4-5 (Surge), Criteria B, Level 2
EN61000-4-6 (CS), Criteria B, Level 2
En61000-4-8 (PFMF), Criteria A, Level 3
Freefall：IEC 60068-2-32
应用范围：
电力、交通、能源、监控及工业控制等领域。
规格型号
|
产品编号
|
描述
|
|
YES3
|
工业级S908 RIO总线电缆冗余中继器，3路电接口（1路总线信号接入接口，2路冗余接口），支持点对点双电缆冗余中继
|
