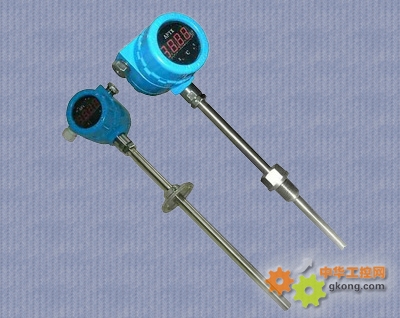

温度变送器
产品概述：
一体化温度变送器的热电偶/热电阻是基于热电阻、热电偶电阻、电压信号输入，热电阻PT100信号输入，二线制4~20MA模拟输出，支持HART协议，通过PC编程在线调整，B型顶部盒式安装，并通过多种认证的高精度温度变送器。
产品结构：
带热电偶（阻）温度变送器由热电偶或热电阻和变送器部件组成。
热电偶包括热电偶元件、保护管、接线盒等主要部分：两者的接线盒和保护管相同。
热电偶元件由铠装热电偶组成；热电阻元件由铠装铂电阻组成。
保护管：要求耐高温、耐腐蚀、能承受温度急剧变化，有良好的气密性及足够的机械强度，现采用两种不同牌号的不锈钢管制成。
接线盒用铝合金制成，为防水式，防护等级IP5
产品特点：
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 ›70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
技术指标
|
类 别
|
SK-SBW 模块式温变
|
SK-SBW 一体化温变
|
|
准 确 度
|
0.2%F.S 0.5%F.S
|
|
输 入
|
热电偶： B 、 S 、 T 、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50
|
|
输 出
|
二线制 4-20mA DC
|
|
使用温度
|
-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ）
|
|
温度影响
|
≤0.05%/ ℃
|
|
湿 度
|
5-95%RH
|
|
现场显示
|
无
|
3 1/2LED 3 1/2LCD 0-100% 等分刻度
|
|
显示精度
|
无
|
数字式： 0.5 级 指针式： 2.0 级
|
|
负载能力
|
‹ 600 Ω （额定负载 250 Ω ）
|
|
外形尺寸
|
44×18
|
70 ×100（中继器）
|
选型方法
|
型号
|
类别
|
感温元件材料
|
现场显示
|
安装固定方式
|
接线盒形式
|
保护管直径
|
隔爆标志
|
内芯结构
|
保护管特征
|
说 明
|
|
SBW
|
|
|
温度变送器
|
|
|
R
|
|
热电偶
|
|
Z
|
|
热电阻
|
|
|
M
|
|
镍铬硅-镍铬{ N }
|
|
N
|
|
镍铬-镍硅 { K }
|
|
E
|
|
镍铬-铜镍 { E }
|
|
F
|
|
铁-铜镍{ J }
|
|
C
|
|
铜-铜镍{ T }
|
|
P
|
|
铂 {Pt100}
|
|
C
|
|
铜 {Cu50}
|
|
|
温度变送器
|
0
|
常规型
|
|
1
|
智能型
|
|
2
|
数显型
|
|
3
|
指针型
|
|
4
|
智能数显型
|
|
5
|
智能指针型
|
|
6
|
带HART协议型
|
|
|
1
|
|
|
|
|
|
无固定装置
|
|
2
|
|
|
|
|
|
固定螺纹
|
|
3
|
|
|
|
|
|
活动法兰
|
|
4
|
|
|
|
|
|
固定法兰
|
|
5
|
|
|
|
|
|
活络管接头式
|
|
6
|
|
|
|
|
|
固定螺纹锥形式
|
|
7
|
|
|
|
|
|
直形管接头式
|
|
8
|
|
|
|
|
|
固定螺纹管接头式
|
|
9
|
|
|
|
|
|
活动螺纹管接头式
|
|
|
2
|
|
|
|
|
防喷式
|
|
3
|
|
|
|
|
防水式
|
|
4
|
|
|
|
|
防爆式
|
|
|
0
|
|
|
|
Ф16
|
|
1
|
|
|
|
Ф12
|
|
2
|
|
|
|
Ф16高铝质管
|
|
3
|
|
|
|
Ф20高铝质管
|
|
|
B
|
|
|
隔爆
|
|
|
无
|
|
普通元件
|
|
K
|
|
铠装元件
|
|
|
F
|
防腐型
|
|
N
|
耐磨型
|
|
SBW
|
R
|
N
|
Y
|
2
|
4
|
0
|
B
|
K
|
F
|
典型型号选型
|
