TB67S109AFTG

CLOCK-in 控制双极步进电机驱动器
TB67S109A 是一种配备PWM 斩波器的两相双极步进电机驱动器。内置时钟
解码器。本驱动器采用BiCD 工艺制作，额定值为50 V/4.0 A。

特点
・BiCD 工艺集成式单片IC。
・能够控制1 台双极步进电机。

・由PWM 控制的恒流驱动。
・允许全步，半步，四分之一，1/8，1/16，1/32 步运行。
・低导通电阻（高 + 低侧=0.49Ω(典型值)）MOSFET 输出级。
・高效率电机电流控制机构（高级动态混合衰减）
・高电压与电流（有关规格请参阅最大绝对额定值与工作范围）。
・错误检测(TSD/ISD)信号输出功能
・内置错误检测电路(热关断(TSD)，过电流关断 (ISD) ，以及上电复位(POR))

・内置VCC 调节器供内部电路使用。
・可通过外电阻与电容自定义电机的斩波频率。
・多封装产品线

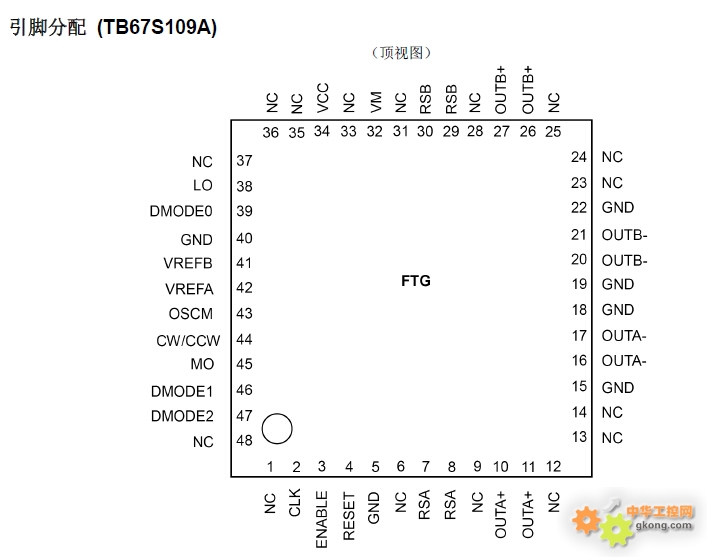

TB67S109AFTG: P-WQFN48-0707-0.50-003
TB67S109AFNG: HTSSOP48-P-300-0.50
注）在使用期间，请注意温度条件。

应用注释
本TB67S109A的所有接地线均必须布设在PCB的焊剂防护膜上，并仅可以外部方式在一个点进行端接。还应考虑采
用可实现高效散热的接地方法。
为了避免穿过输出引脚或者与电源或大地发生短路，应特别注意输出，VDD (VM)及GND 跟踪的布局。如果发生这
种短路现象，该装置可能会发生永久性损坏。
另外，还应特别注意本装置的布局设计与实施方式，原因是通过其电源引脚(VM, RS, OUT, GND) 的工作电流特别
大。如果这些引脚接线不正确，就可能发生误动作，或者导致该装置被毁。
该逻辑输入引脚也必须正确接线。否则，该装置可因通过该IC 的工作电流大于规定电流而损坏。
