STM微型拉杆直线位移传感器
量程 0-300mm
产品介绍：
STM微型拉杆导电塑胶膜微型系列，有效行程0mm～300mm，两端均有1mm缓冲行程，精度0.1%～0.05%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合；拉杆球头具有0.5mm自动对中功能，允许极限运动速度可达到5m/s。
技术参数：
|
STM微型拉杆系列
|
mm
|
10
|
25
|
50
|
75
|
100
|
125
|
150
|
175
|
200
|
225
|
250
|
275
|
300
|
|
机械行程
|
mm
|
行程+2mm
|
|
电阻 ±10%
|
kΩ
|
1
|
2
|
5
|
|
线性精度
|
± %
|
0.05%
|
|
重复性精度
|
mm
|
0.01
|
|
解像度
|
|
infinite 無斷解析
|
|
最大工作速度
|
m/s
|
5
|
|
建议使用电流
|
mA
|
≤ 10
|
|
工作电压
|
VDC
|
5VDC
|
10VDC
|
24VDC
|
|
输出信号
|
|
0~5V
|
0~10V
|
0-5V、0-10V、4~20mA
|
|
使用温度范围
|
℃
|
－ 45 ～ ＋ 135
|
|

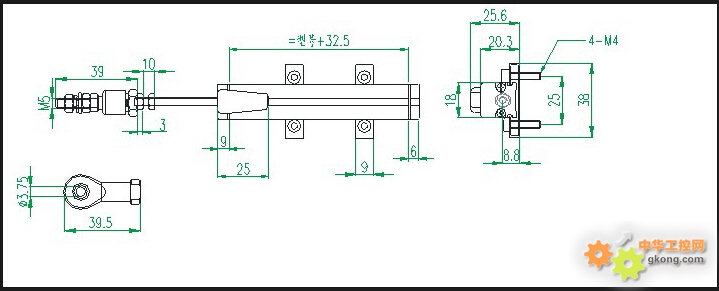

本体尺寸A
|
mm
|
行程+48mm
|
|
本体尺寸B
|
mm
|
行程+33mm
|
|
外形尺寸
|
mm
|
18x18mm
|
|
接线方式
|
|
棕色：电源正极+ ， 蓝色：电源负极- ，黑色输出 。
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
应用范围：STM是微型拉杆系列特别适合空间狭小的应用场合，如：飞机操舵、船舶操舵、制鞋机械（前帮机、后帮机）、注塑机的顶针位置控制、印刷机械、纸品包装机械。
直线位移传感器是通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出的装置。普通直线电位器和圆形电位器都可以分别用作直线位移和角位移传感器。但是，为实现测量位移目的而设计的电位器，就一定要要求在位移变化和电阻变化之间有一个确定关系。直线位移传感器的可动电刷与被测物体相连，物体的位移引起电位器移动端的电阻变化。
直线位移传感器以电感线圈的工作原理为基础，直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。直线位移传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。将直线位移传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。
