工控产品-易控达4-20MA电流量转光纤模块-YOA

多通道电流量信号光纤中继器

概述：

YOA系列产品是易控达科技专门为电流量信号抗干扰和远距离传输而设计的工业级光纤通讯中继产品。该设备成对使用，在输入设备端将4-20mA电流量信号的电缆通讯转换为光纤通讯，在输出设备端接收光信号，再将其转换回4-20mA电流量信号。实现了电流量信号的远距离传输，同时通过光电隔离，完全隔离了工业信号的电气干扰。

该系列产品采用易控达独创技术，可支持1~4通道电流量信号光纤中继。该设备采用双电源供电，高性能ARM芯片处理器，10位AD转换芯片，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保密性，同时也解决了电缆传输距离受限的问题。

特点：

该设备配对使用，本端信号输入，对端信号输出
支持4~20mA，1~4通道电流量
多模光纤/单模光纤可选，多模可传输2KM，单模可传输20KM，ST/SC/FC接口可选；
具有信号故障保护功能；6个LED状态指示灯，全方位显示电接口和光纤运行状态独立
双电源冗余，DC24V电源供电，DC1500V电源隔离,具有反接保护功能
电接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能
超强防磁场、防辐射及抗干扰功能
铝制加强机壳,IP30防护等级, 35mm工业卡轨安装方式

典型应用：

本设备配对使用，可以单向（单纤）传输，此时设备分为信号发送端和信号接收端；也可以双向（双纤）传输，此时设备可以任意使用，设备不用区分发送端和接收端。

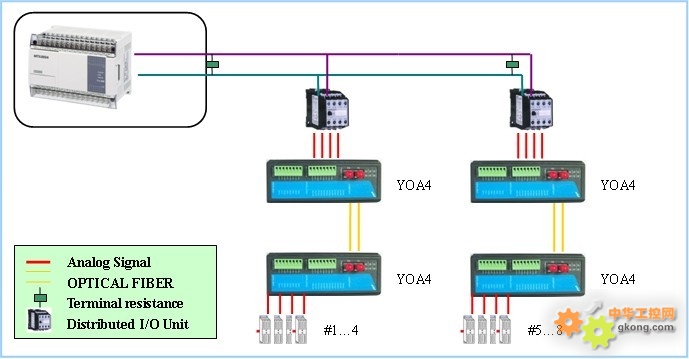

四路4~20mA电流量需要远距离传输时:

技术参数

电流量接口：

支持1~4路电流量
输入输出范围 0~20mA
分辨率 10位
采样速率 400次/秒
时间延迟 <10ms
最大负载能力 600Ω
输入电阻 125Ω
精度 0.4%（常温）

光纤接口：

光纤数量：单光纤（单向）、双光纤（双向）可选
光口类型：多模、单模可选
光口连接器： ST、SC、FC可选，标配ST
光纤波长：多模1310 nm，单模1310 nm
传输光纤：多模50/125 um、62.5/125 um、100/140um，单模8.3/125 um、9/125um、10/125um
传输距离：多模0—2Km、单模0—20Km、更远距离可选
光线路误码率： <10^-9

电源及保护：

工作电压：双电源冗余输入，工业标准24V（+/-5%）电源供电
工作电流：典型值150mA@24V
电压保护：提供L1+/M/L2+ 反接保护
电流保护：1 A (信号短接保护)
继电器告警输出：电口故障和光纤链路故障故障告警输出，触点容量：DC30V/1A、AC120V@1

机械特性：

外形尺寸： 136mm×105mm×52mm
外壳: IP30防护等级,波浪纹铝制加强机壳
安装方式: 35mmDIN导轨安装
净重: 850g

工作环境：

工作温度： -10~75℃（-40~+85℃宽温可选）
操作湿度： 5 ~ 95% RH
存放温度： -40 ~ 85 °C (-40 ~ 185 °F)

安规测试：

EMI：EN55022 1998, Class A
EMS：

EN61000-4-2 (ESD), Criteria B, Level 4

EN61000-4-3 (RS), Criteria A, Level 2

EN61000-4-4 (EFT), Criteria B, Level 4

EN61000-4-5 (Surge), Criteria B, Level 2

EN61000-4-6 (CS), Criteria B, Level 2

En61000-4-8 (PFMF), Criteria A, Level 3

Freefall：IEC 60068-2-32

应用范围：

电力、交通、能源、监控及工业控制等领域。

规格型号

产品编号	描述
YOA1	工业级4~20mA电流量工业级光纤中继器，支持1路电流量通道，单双纤（单双向）可选，单多模可选（多模0~2KM、单模0~20KM）,光接口类型ＳＴ/ＳＣ/ＦＣ可选，标配ST;
YOA2	工业级4~20mA电流量工业级光纤中继器，支持2路电流量通道，单双纤（单双向）可选，单多模可选（多模0~2KM、单模0~20KM）,光接口类型ＳＴ/ＳＣ/ＦＣ可选，标配ST;
YOA3	工业级4~20mA电流量工业级光纤中继器，支持3路电流量通道，单双纤（单双向）可选，单多模可选（多模0~2KM、单模0~20KM）,光接口类型ＳＴ/ＳＣ/ＦＣ可选，标配ST;
YOA4	工业级4~20mA电流量工业级光纤中继器，支持4路电流量通道，单双纤（单双向）可选，单多模可选（多模0~2KM、单模0~20KM）,光接口类型ＳＴ/ＳＣ/ＦＣ可选，标配ST;
