多通道数字量/开关量信号光纤中继器
YOS/YOD系列产品是易控达科技专门为开关量/数字量信号远距离传输而设计的工业级光纤通讯中继产品。该设备成对使用，在输入设备端将数字量信号的电缆通讯转换为光纤通讯，在输出设备端接收光信号，再将其转换回数字量信号。实现了工业信号的远距离传输，同时通过光电隔离，完全隔离了工业信号的电气干扰。
该系列产品采用易控达独创技术，支持1~4通道开关量/数字量信号。该设备采用双电源供电，高性能ARM芯片处理器，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保密性，同时也解决了电缆传输距离受限的问题。
特点：
- 该设备配对使用， 本端信号输入，对端信号输出；
- 支持1~4路开关量（干触点无源输入）、或者支持1~4路数字量（TTL有源输入）；4路信号可任意组合；
- 多模光纤/单模光纤可选，多模可传输2KM，单模可传输20KM，ST/SC/FC接口可选；
- 具有信号故障保护功能；6个LED状态指示灯，全方位显示电接口和光纤运行状态
- 双电源冗余，DC24V电源供电，DC1500V电源隔离,具有反接保护功能
- 电接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能
- 超强防磁场、防辐射及抗干扰功能
- 铝制加强机壳,IP30防护等级, 35mm工业卡轨安装方式
使用方法：
本设备配对使用，可以单向（单纤）传输，此时设备分为信号发送端和信号接收端；也可以双向（双纤）传输，此时设备可以任意使用，设备不用区分发送端和接收端。

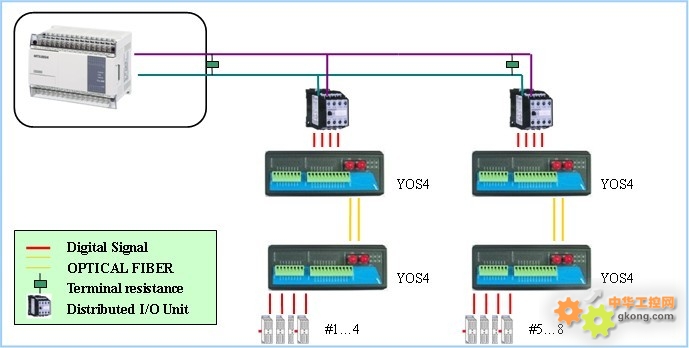

四路开关量需要远距离传输时：
技术参数
开关量/数字量接口：
开关量：
- 支持1~4路开关量输入
- 输入方式 干触点输入（短路或开路），为无源输入，普通开关，无极性
- 输出方式 继电器输出、TTL5V输出、TTL24V输出三种方式可选
- 继电器输出形态FORM C（SPDT）:
继电器吸合时间 5ms
继电器释放时间 2ms
总计开关时间 7ms
继电器触点容量 1A/24VDC 、 0.5A/120VAC
最大工作开关频率：100Hz
传输延时时间： <5ms
最大工作频率：500HZ
传输延时时间： <5ms
数字量：
- 支持1~4路数字量输入
- 输入方式 TTL输入，为有源输入
- 输入电平 0~1V为逻辑“0”,5~30V为逻辑“1”
- 输出方式： 继电器输出、TTL5V输出、TTL24V输出三种方式可选
继电器吸合时间 5ms
继电器释放时间 2ms
总计开关时间 7ms
继电器触点容量 1A/24VDC 、 0.5A/120VAC
最大工作开关频率： 100Hz
传输延时时间： <5ms
最大工作频率： 500HZ
传输延时时间： <5ms
光纤接口：
- 光纤数量： 单光纤（单向）、双光纤（双向）可选
- 光口类型： 多模、单模可选
- 光口连接器： ST、SC、FC可选，标配ST
- 光纤波长： 多模1310 nm，单模1310 nm
- 传输光纤： 多模50/125 um、62.5/125 um、100/140um，单模8.3/125 um、9/125um、10/125um
- 传输距离： 多模0—2Km、单模0—20Km、更远距离可选
- 光线路误码率： <10-9
电源及保护：
- 工作电压：双电源冗余输入，工业标准24V（+/-5%）电源供电
- 工作电流：典型值150mA@24V
- 电压保护：提供L1+/M/L2+ 反接保护
- 电流保护：1 A (信号短接保护)
- 继电器告警输出：电口故障和光纤链路故障故障告警输出，触点容量：DC30V/1A、AC120V@1
机械特性：
- 外形尺寸： 136mm×105mm×52mm
- 外壳: IP30防护等级,波浪纹铝制加强机壳
- 安装方式: 35mmDIN导轨安装
- 净重: 850g
工作环境：
- 工作温度： -10~75℃（-40~+85℃宽温可选）
- 操作湿度： 5 ~ 95% RH
- 存放温度： -40 ~ 85 °C (-40 ~ 185 °F)
安规测试：
EMI：EN55022 1998, Class A
EMS：
EN61000-4-2 (ESD), Criteria B, Level 4
EN61000-4-3 (RS), Criteria A, Level 2
EN61000-4-4 (EFT), Criteria B, Level 4
EN61000-4-5 (Surge), Criteria B, Level 2
EN61000-4-6 (CS), Criteria B, Level 2
En61000-4-8 (PFMF), Criteria A, Level 3
Freefall：IEC 60068-2-32
应用范围：
电力、交通、能源、监控及工业控制等领域。
规格型号
|
产品编号
|
描述
|
|
YOS1
|
开关量工业级光纤中继器，支持1路干触点输入，继电器输出/TTL5V输出/TTL24V输出可选，单双纤可选（单双向）,单多模可选（多模0~2KM、单模0~20KM）,光接口类型ＳＴ/ＳＣ/ＦＣ可选，标配ST；
|
|
YOS2
|
开关量工业级光纤中继器，支持2路干触点输入，继电器输出/TTL5V输出/TTL24V输出可选，单双纤可选（单双向）,单多模可选（多模0~2KM、单模0~20KM）,光接口类型ＳＴ/ＳＣ/ＦＣ可选，标配ST；
|
|
YOS3
|
开关量工业级光纤中继器，支持3路干触点输入，继电器输出/TTL5V输出/TTL24V输出可选，单双纤可选（单双向）,单多模可选（多模0~2KM、单模0~20KM）,光接口类型ＳＴ/ＳＣ/ＦＣ可选，标配ST；
|
|
YOS4
|
开关量工业级光纤中继器，支持4路干触点输入，继电器输出/TTL5V输出/TTL24V输出可选，单双纤可选（单双向）,单多模可选（多模0~2KM、单模0~20KM）,光接口类型ＳＴ/ＳＣ/ＦＣ可选，标配ST；
|
|
YOD1
|
数字量工业级光纤中继器，支持1路TTL有源输入，继电器输出/TTL5V输出/TTL24V输出可选，单双纤可选（单双向），单多模可选（多模0~2KM、单模0~20KM）,光接口类型ＳＴ/ＳＣ/ＦＣ可选，标配ST；
|
|
YOD2
|
数字量工业级光纤中继器，支持2路TTL有源输入，继电器输出/TTL5V输出/TTL24V输出可选，单双纤可选（单双向），单多模可选（多模0~2KM、单模0~20KM）,光接口类型ＳＴ/ＳＣ/ＦＣ可选，标配ST；
|
|
YOD3
|
数字量工业级光纤中继器，支持3路TTL有源输入，继电器输出/TTL5V输出/TTL24V输出可选，单双纤可选（单双向），单多模可选（多模0~2KM、单模0~20KM）,光接口类型ＳＴ/ＳＣ/ＦＣ可选，标配ST；
|
|
YOD4
|
数字量工业级光纤中继器，支持4路TTL有源输入，继电器输出/TTL5V输出/TTL24V输出可选，单双纤可选（单双向），单多模可选（多模0~2KM、单模0~20KM）,光接口类型ＳＴ/ＳＣ/ＦＣ可选，标配ST；
|
