工业级MODBUS总线隔离中继器
概述：
YHM3产品是易控达科技专门为MODBUS 现场总线延长电缆距离而设计的工业级隔离中继器（HUB）产品。可以将总线的双绞线电缆延长一倍的通讯距离（与速率相关），实现了多个总线段节点间的电气隔离，具有极强的总线抗干扰功能。同时实现了信号再生，增加节点数以及改变组网拓扑结构的功能。可以将该模块直接放置于MODBUS主站的后面，将单电缆的总线转换成双路的MODBUS总线。
YHM3产品支持3路独立MODBUS电缆数据接口，彼此之间完全电气隔离，任意一路电接口数据输入将输出到另外两路电接口。具有易控达独创的总线故障智能切断功能，当某段总线段出现故障时，系统会将其自动切断，不会影响另外两路总线段。 该产品支持多种网络拓扑应用：点对点、链型、星型等，并可在此基础上组合成更复杂网络结构。
该系列产品采用易控达独创的专有技术，数据全透明传输，自动切换数据方向，无须任何设置，支持MODBUS总线全部速率，解决了延长电缆传输距离问题。该产品继承并保留了MODBUS总线的全部优点，实现了总线距离延长、电气及地线隔离、降低干扰等性能，本产品解决了电磁干扰、地环干扰和雷电破坏的难题，同时还具有如下优点：工业设计、低功耗、隔离保护、总线故障智能切断、继电器告警输出、IP30防护等级、波浪纹铝制加强机壳、35mmDIN导轨安装、宽电源（DC10-36V）输入、双电源冗余等优点。
特点：
- 支持MODBUS总线全部速率，速率自适应，数据全透明传输，极低的纳秒级信号延时；
- 支持延长MODBUS总线电缆1倍传输距离（与总线速率相关）；
- 支持多种组网应用：点对点、链型、星型，并可组合为更复杂的网络拓扑结构；
- 每个电接口采用独立电源模块供电，完全隔离了总线段与总线段间，总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总线数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏；
- 电接口提供每线1500W的防雷防浪涌保护、15KV静电保护及防止共地干扰、具有自恢复过流保护功能；
- 具有独创的总线故障智能切断功能，电源监测功能，继电器自动报警功能；
- 丰富的LED状态指示灯，全方位显示总线状态；
- 独立双电源冗余，DC10-36V宽电源供电，DC1500V电源隔离,具有1A反接保护功能；
- 工业级设计，无风扇、低功耗、超强防磁场、防辐射及抗干扰功能；
- 波纹式高强度金属外壳，IP30防护等级, 35mm工业卡轨安装方式；
网络拓扑结构
该产品3路电接口为全对等关系，不分主从，任意电口接收的数据将传输到另外两个端口，任意电口的故障将不会影响另外两个电口。实现了各总线段隔离，能够信号再生，增加I/O节点数，延长传输距离以及改变网络拓扑结构等功能。
本系列产品支持多种网络拓扑结构：点对点通讯、链型网络、星型网络等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构

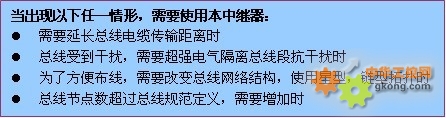

本系列产品应用灵活，采用点对点的网络时可以连接两个MODBUS总线网段；可以采用级联模式隔离多个总线段节点（最多20个）；也可以采用星型结构改变总线拓扑方式以方便布线。该系列产品即插即用，可以任意增加或减少节点，不需配置，最大程度的使用户安装和调试过程简单化。典型应用方案如下：

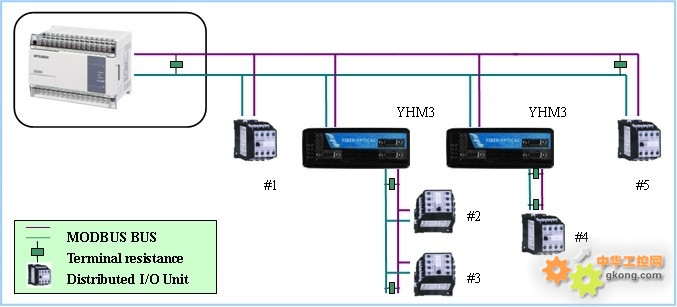

点对点（Point to Point）
应用场合：某些单独分散的总线节点间需要延长通讯距离，或者受干扰严重需要电气隔离

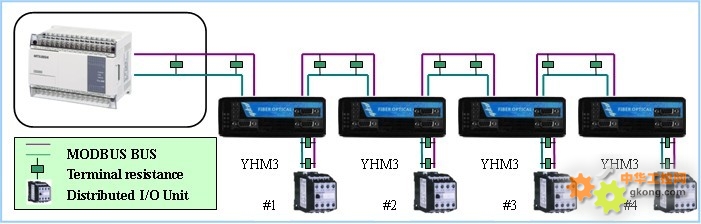

链型（Line）
应用场合：多个总线节点间需要延长通讯距离，或者多个节点间需要完全的电气隔离抗干扰

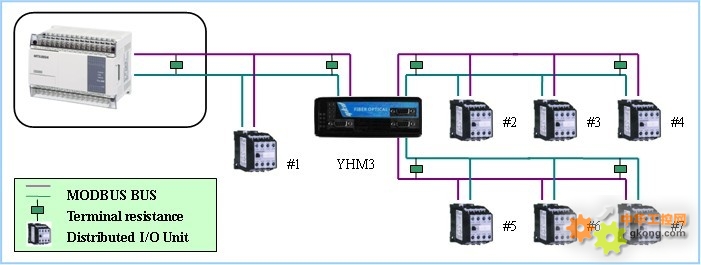

星型（Star）
应用场合：多个节点之间需要改变总线链型拓扑方式，或者多个节点间需要完全的电气隔离时；
技术参数
电接口
- 接口类型：DB9接口或5PIN工业端子
- 通信速率：0~500kBit/s，速率自适应
- 信号延时（电口）：100ns
- 电接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能
- 终端电阻：本机不带终端电阻，请按需要外接
电源及保护：
- 工作电压：双电源冗余输入，DC10V-36V值，典型值DC24V
- 工作电流：典型值100mA@24V
- 电压保护：提供L1+/M/L2+ 反接保护
- 电流保护：1 A (信号短接保护)
- 继电器告警输出：电口故障告警输出，触点容量：DC30V/1A、AC120V@1A
工作环境：
标准类型：0 ~ 70 °C (32 ~ 158 °F)
宽温类型：-40 ~ 85 °C (-40 ~ 185 °F)
- 操作湿度：5 ~ 95% RH
- 存放温度： -40 ~ 85 °C (-40 ~ 185 °F)
机械特性：
- 外形尺寸：136mm×105mm×52mm
- 外壳：IP30防护等级,铝制加强机壳
- 安装方式： 35mmDIN导轨安装
- 净重：800g
安规测试：
EMI：EN55022 1998, Class A
EMS：
EN61000-4-2 (ESD), Criteria B, Level 4
EN61000-4-3 (RS), Criteria A, Level 2
EN61000-4-4 (EFT), Criteria B, Level 4
EN61000-4-5 (Surge), Criteria B, Level 2
EN61000-4-6 (CS), Criteria B, Level 2
En61000-4-8 (PFMF), Criteria A, Level 3
Freefall：IEC 60068-2-32
应用范围：
电力、交通、能源、监控及工业控制等领域。
规格型号
|
产品编号
|
描述
|
|
YHM3
|
工业级MODBUS总线电缆隔离中继器（HUB），3路独立电接口，支持点对点、链型、星型拓扑结构
|
