概述
本产品采用线性光电隔离原理，对电网或电路中的交流电流、电压进行实时测量，它可将被测交流电流、电压转换成按线性比例输出的直流电流或者直流电压信号，产品具有高精度、高隔离、快响应时间、低漂移、低功耗等特点。产品品种可分为一进一出、一进两出、两进两出，且输入、输出回路完全隔离，输出信号与电源隔离，广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
| 技术参数 |
| 输入 |
| 输入信号 |
交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入 |
| |
交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 |
| 输出 |
| 输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 |
电流型≤500Ω，电压型≥250KΩ |
| 电源 |
| 电源 |
DC24V(±10%) |
| 功耗 |
≤5W |
| 其它参数 |
耐压强度
(输入/输出/通讯之间) |
≥1000V.AC 1分钟 |
绝缘阻抗
(输入/输出/通讯之间) |
≥100MΩ |
| 工作温度 |
0～50℃ |
| 相对湿度 |
≤85%RH |

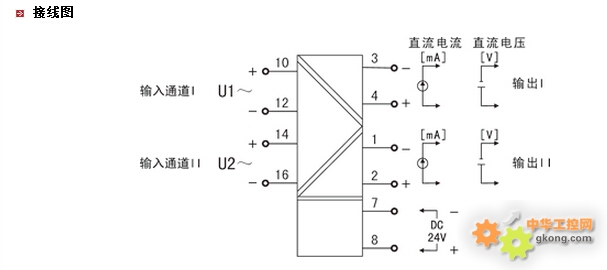

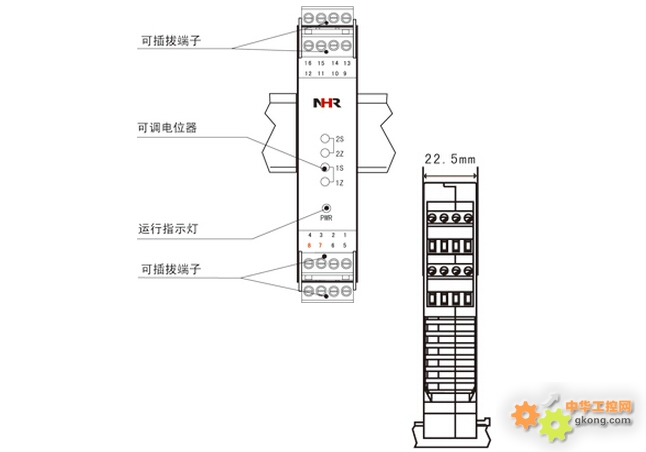

| 安装方式 |
35mmDIN导轨安装 |

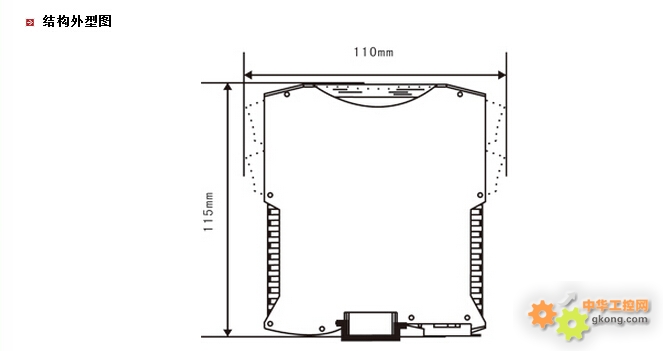

| 安装尺寸 |
22.5*110*115mm(宽*高*深) |
| 测量精度 |
0.3%FS±1字 |
| 响应时间 |
≤1S |
| 重量 |
约150克 |
|
|
 仪表选型
|
| |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
| A4系列简易型电量变送器 NHR-A4 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
D |
| 7/8 |
<输入> |
|
| 通道I/通道II(从列表中选择代码) |
| 代码 |
类型 |
| A |
交流电流 （0-5A） |
| V |
交流电压 （0-600V） |
| X |
通道II无输入时选择 |
| 9/10 |
<输出>(从列表中选择代码) |
|
|
| 代码 |
类型 |
| X |
无输出 |
| 0 |
4-20mA |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
| D1 |
RS-485通讯(Modbus) |
| D2 |
RS-232通讯(Modbus) |
| 11 |
<电源> |
|
|
| AC100-265V 50/60Hz |
| DC24V |
|
|
型号举例：NHR-A4-A/A-0/0-D(A/0-5A)
简易型电量变送器，两进两出类型，输入信号为0-5A，输出信号都为4-20mA，供电电源为DC24V。
备注：
交流电流输入与电压输入不能同时选择；
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
订货时请在选型后标注输入量程范围；
特殊功能可订制。
|
