蓝牙是一种短距离无线电通信技术，工作在2.4GHz的ISM频段，该频段属绿色免费频段，使用该频段无需向无线电资源管理部门申请许可证。蓝牙采用了跳频方式来扩展频谱，具有很好的抗干扰性能，已开始进入工控领域，越来越多的应用于工业自动化、分布式数据采集、智能交通、电力、水力等诸多行业，实现工控接口如RS232/RS485/RS422信号的透明无线传输。
西门子S7-200系列PLC蓝牙通信套件FS-BT-PPI（FS是四星电子注册商标FOURSTAR的缩写），是四星电子自主研发生产的工业级蓝牙串口适配器，实现计算机或触摸屏等装置的RS232口或USB口到西门子S7-200系列PLC的RS485口的蓝牙无线数据通信，可完全替代传统的编程通信接口电缆如PC/PPI、USB/PPI等。无需改动原有串口的通信协议和各种编程软件、监控软件等，无需设置，即插即用十分方便，特别适合使用在以下场合：
★ 移动或旋转的设备之间的串口通信；
★ 河沟对面、公路或铁路对面的设备之间的通信；
★ 其它所有不便于敷设电缆的设备之间的通信；
产品特性和主要技术指标
● 蓝牙频段：2.40GHz—2.48GHz ，ISM Band
● 蓝牙协议：BlueTooth V1.2
● 功率等级：Class1（+20dBm ）
● 接收灵敏度：-85dBm
● 蓝牙通信距离：300米（开阔地带），选配高增益天线后可达800米（开阔地带）
● 电源电压：电源分别由PLC通信口和USB口本身的5VDC供给，也可外接+9～40VDC电源
● 通信速率：2.4Kbps～115.2Kbps标准波特率
● UART串口数据格式：数据位：8位，校验位：Even，停止位：1
● 支持PPI和自由口通信，不支持高级PPI和多主站PPI协议
● 接口保护：电源端口：极性接反保护、过流保护
RS485端口：500W防雷击和浪涌保护，过流保护
RS232端口浪涌保护、USB端口浪涌保护
● 工作温度：-40～+85℃
● 相对湿度：0～95%（不冷凝）
● 外形尺寸：90×78×24（长×宽×高）壁挂式铝壳
● 重 量：150克/个

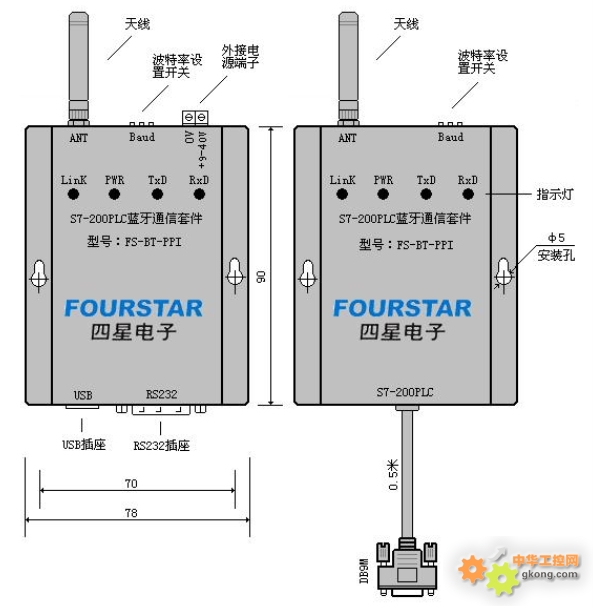

产品外形结构
每套FS-BT-PPI由二只组成，一只连接电脑或触摸屏等装置的RS232口或USB口，另一只连接S7-200系列PLC的RS485接口（编程口），出厂时已配对设置好，配好对的FS-BT-PPI外壳背面印有相同的序列号。只能是配好对的二只FS-BT-PPI之间能够建链通信，不同对的模块不能混用，各对的通信互不影响，就象汽车的遥控钥匙只能打开与它配对的汽车一样。
为了便于区别和叙述方便，我们把连接电脑的FS-BT-PPI称为“主模块”，把连接PLC的FS-BT-PPI称为“从模块”。
天线：本产品标配2.4GHz，3dB天线，为增加通信距离，用户可自配9dB、13dB、24dB等高增益天线，通信距离可咨询天线供应商。

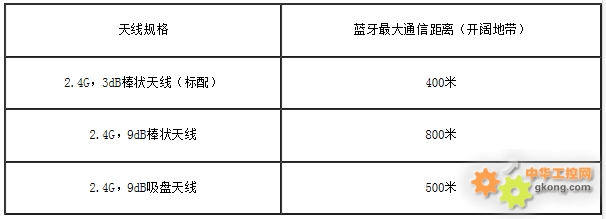

下表是四星电子使用不同增益天线时实测的蓝牙通信距离：
需要说明的是，表中的数据是在开阔地带环境下测得的，在室内和有阻挡物的情况下，蓝牙的穿透能力是较差的，通信距离将有较大减小，实际情况很复杂，只能根据现场环境来实测。
举例来说：二个蓝牙相距20米，中间阻隔二堵墙时通信正常，当中间阻隔三堵墙时则无法通信；将蓝牙天线引出到墙外，让二个蓝牙天线互相“可视”，则通信距离可达100米以上。
实际应用中应减少阻挡物，尽量使配对的二个蓝牙模块相互“可视”。尽量不要将产品安装在金属柜内以免信号被屏蔽，可用电缆将FS-BT-PPI引出安装在柜外，或用吸盘天线将天线引出到柜外，并使天线距地面高度大于2米。
为提高蓝牙无线通信距离和穿透能力，可在SMA天线插座上加装蓝牙无线信号放大器，详情请看四星电子官方网站上的《介绍一种蓝牙无线信号放大器》。

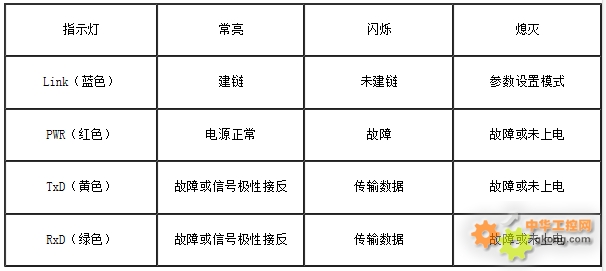

指示灯：产品面板上有四个发光二极管指示灯，其工作状态如下表：
主模块的RS232插座：RS232插座为标准的DB9M针座，其信号定义如下表：

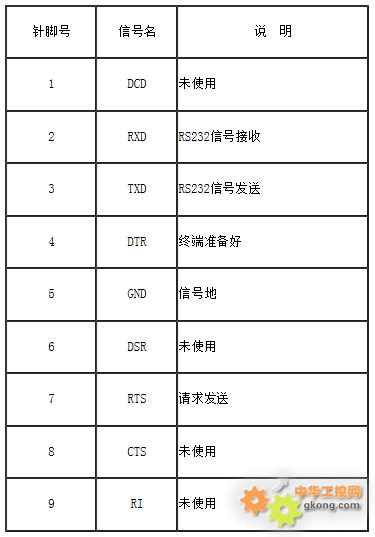

RS232插座（DB9M针座）信号定义
用随产品所配的RS232电缆连接主模块的RS232插座和电脑的RS232插座，这时主模块并未得到电源供给，可用USB电缆连接主模块的USB口和电脑的USB口，利用电脑USB端口的5VDC供电，对于象触摸屏之类没有USB口的装置则可在外接电源端子上接入电压为9～40VDC之间的任意电源来给主模块供电。
主模块的USB插座：
为标准的USB-B型插座，可用随产品所配的USB电缆将其连接到电脑的USB口，这时主模块的工作电源由电脑的USB口供给，也就无需外接电源了。初次使用USB口可能会提示你安装USB驱动程序，请按电脑提示安装光盘上的USB驱动程序将USB转换成串口（COM口），请参看光盘上的《USB驱动程序安装说明》文档。
主模块的外接电源端子：
只有当使用主模块的RS232接口且没有USB对其供电时，才需由外接电源供电。
必需保证将通信软件和主、从模块设置成相同的波特率，改变开关后模块需重新上电新的设置才会生效。
FS-BT-PPI使用举例
个人电脑用STEP7 Micro/WIN编程软件与S7-200系列PLC实现蓝牙无线通信、上载、下载程序数据、监控PLC等，用法如下：
1、 将FS-BT-PPI主模块和从模块上的波特率开关拨到与PLC相同的波特率，如9600bps或19200bps等，如不知道PLC的波特率，可用PC/PPI编程电缆测试一下。
2、 将主模块的USB口连接到电脑的USB口，如果是首次使用USB口系统会提示安装USB驱动程序，安装驱动后请记下该USB口在Windows设备管理器中对应的串口号（COM号）。
如果使用RS232口，则将主模块的RS232口连接到电脑的RS232口，这时你需要连接主模块USB口到电脑的USB口以获得电源，或单独外接9～40VDC直流电源供电。
3、 将从模块的DB9M插头插入PLC的RS485口（编程口）。如果是多台S7-200PLC网络，则将DB9M插头插入网络中带编程口的总线连接器。
4、 这时如果主从模块相距在蓝牙有效通信距离内，FS-BT-PPI上的Link蓝色指示灯将闪烁几秒后变为常亮，表示主从模块已建立蓝牙通信链接，可以进行透明数据传输了，这个状态称为“建链”。

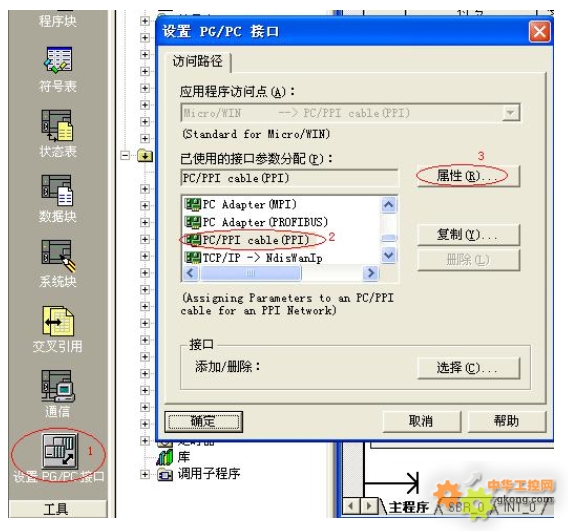

5、 打开STEP7 Micro/WIN编程软件， 点击“设置PG/PC接口”按钮，选择“PC/PPI cable（PPI）”后点击“属性”按钮，如下图所示：
6、设置本地连接中的串口号并勾选“调制解调器连接”，如下图所示：

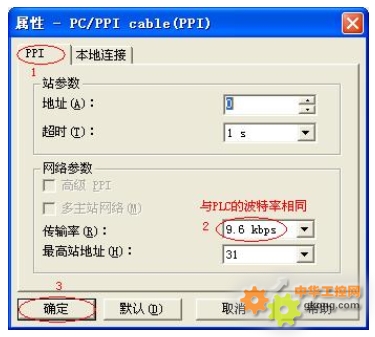

7、在PPI设置中设置波特率，该波特率为PLC的波特率，必须与FS-BT-PPI上波特率设置开关对应的波特率相同。

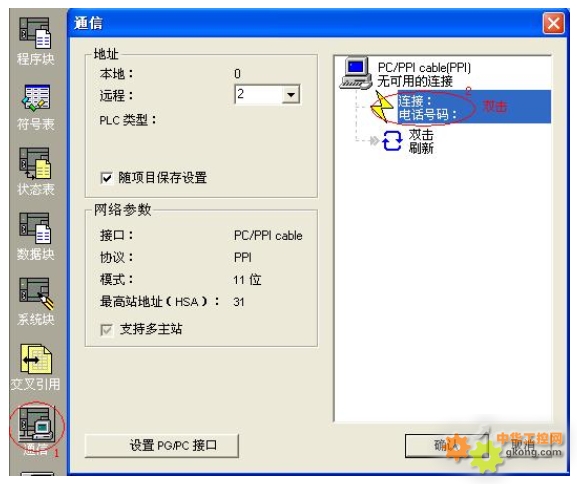

8、双击“连接”， 如下图所示：
9、添加一个连接：

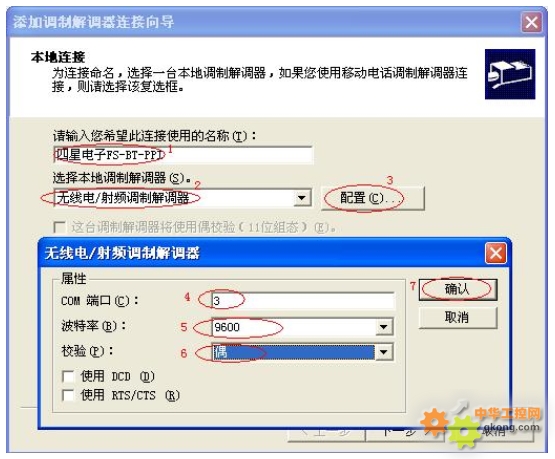

10、选择本地调制解调器为“无线电/射频调制解调器”，配置COM端口、波特率、校验位后点击“确认”按钮，如下图所示：

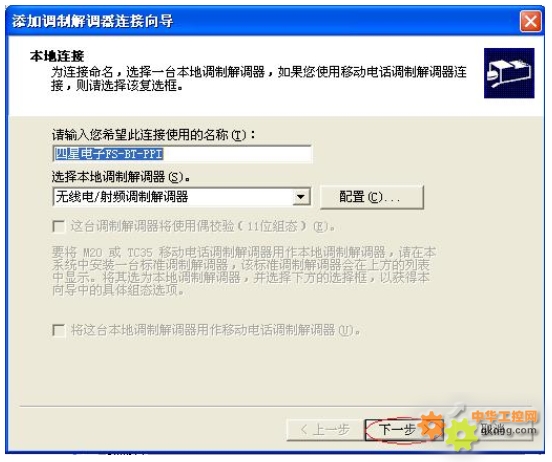

11、点击“下一步”：

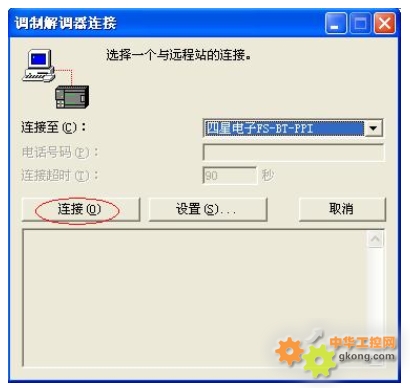

12、点击“连接”按钮连接到远程站：

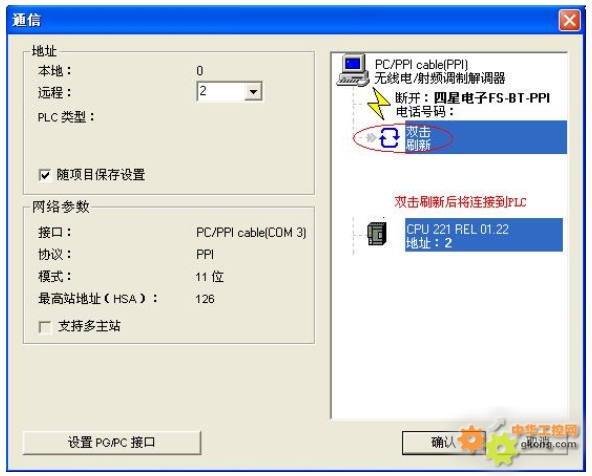

13、双击“双击刷新”后，将连接到远程的PLC：
如果多次双击“双击刷新”后也没有搜索到PLC型号，而出现“UNKNOWN 地址: 2”，也没关系，可选中后将“UNKNOWN 地址: 2”显示的地址（本例中为2，不同的PLC地址不同）输入到左边的远程下拉框中，同样可以点击“确认”按钮忽略错误后进行后续的操作!
至此为止，电脑已通过蓝牙无线连接到远程S7-200PLC，用户可对远程PLC进行程序数据上载、下载、监控等通信，与使用PC/PPI电缆完全一样，对于S7-200PLC的自由口通信也是如此。
FS-BT-PPI也可以用在第三方触摸屏或其它装置与S7-200PLC的连接，使用自由口通信或“无线电/射频调制解调器”PPI通信，具体使用方法请参考上述电脑与PLC的连接。
FS-BT-PPI不支持187.5Kbps波特率，如果你的S7-200PLC的速率已被设置成了187.5Kbps，需用USB/PPIM+多主站编程电缆将其修改成9.6Kbps或19.2Kbsp等支持的波特率。
使用电脑的内置蓝牙或市售USB蓝牙适配器可以与FS-BT-PPI从模块（与PLC相连的）建立配对链接，实现串口通信，FS-BT-PPI只能是连接PLC的从模块，由电脑发起配对链接。这时的蓝牙传输距离受电脑的蓝牙传输距离的限制。
每套FS-BT-PPI产品包装盒内包含以下附件：
FS-BT-PPI 2个（主模块和从模块）
2.4GHz，3dB天线 2根
RS232电缆（1米） 1条
USB A-B电缆（2米） 1条
光盘（内含产品使用说明书和USB驱动程序） 1张

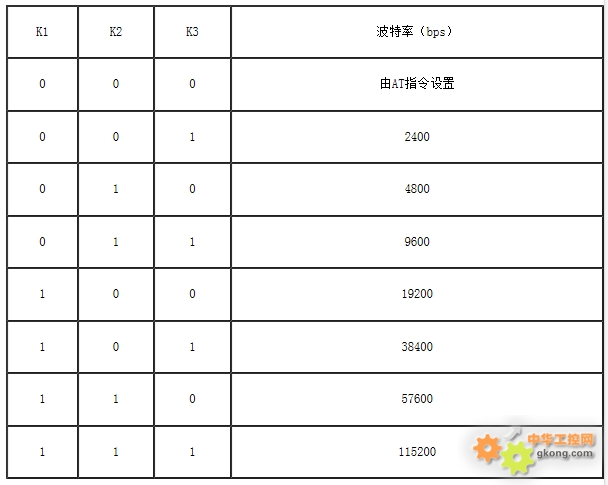

主从模块的波特率设置开关对应的波特率：
