WINTECH高清全光多媒体平台V2.0
概述
WINTECH高清全光多媒体综合业务平台V2.0采用全数字化光纤传输和交换模式，提供高标清视频、音频、低速数据、开关量、以太网等信号于一体的数字多媒体光传输交换及管理平台。平台集高清数字视频光纤传输、交换功能于一体；解决了光纤传输网络与模拟视频矩阵联接时多次数模间转换引起的视频质量损失、连接复杂、运营管理繁琐等诸多问题；兼容主流模拟矩阵管理协议；满足数字化存储需求，真正实现一体化统一调度管理。
系统支持AHD、HD-CVI、HD-TVI 、HD-SDI、HDMI等视频接口，具有强大的联网监控功能，满足视频联网高清晰、高品质、高实时图像的需求；
本平台彻底解决了非压缩高清视频多级联网及最后500米的接入问题。
功能特性
支持功能模块的独立式1U和插卡集中式11U机箱安装方式。
全光高清平台的核心设备，兼容并自带主流矩阵协议。可以通过矩阵键盘，平台服务器软件及第三方软件平台进行控制，支持多级中心级联，本系统能实时将高清视频从任何一个前端视频源直接通过光纤网络传输到不同级别的中心。由于每路图像的通道带宽专用，因此图像连续且无损伤、无延时；切换通道真正做到高／标清兼容。
各功能模块说明
- 全光矩阵WINTECH/HD-XN：
WINTECH/HD-X4:基于24X24光路业务切换，全光矩阵是工业图像的动态集散中心。
* 视频容量为384X384，每路光口支持多达１６路高清图像。高清自动支持1080P、1080i、720P等格式，支持标清CVBS。
* 全光网：多级级联、图像实时保真。
* WINTECH/HD-X2：基于12X8光路业务切换,全光矩阵是工业图像的动态集散中心。
2．汇聚型高清图像模块/光端机WINTECH/HD-HJ：
* 2~16路光接入，一个高速汇聚光输出。
* 汇聚高速光输入接口支持1-16路高清图像；
* 同时环出2~16路HD-SDI高清图像；
* 16路图像汇聚到一个光口向上级输出；
* 向下接入远端高清光端机，向上接全光矩阵平台。
3. 高清图像环出模块/ADM机WINTECH/HD-16/ADM：
WINTECH/HD-16/ADM：将远端接入图像在中心转换成HD-SDI接口环出，用于存储分析等，同时将接入数据、语音等在中心落地，并继续将图像通过光纤上传到全光矩阵进行图像交换。
* 双光口，向下接入远端高清光端机，向上接全光矩阵平台；
* 环出16路HD-SDI高清图像；
* 2个100M以太网接口；
* 16路监听音频[随图像方向]；
* 1路反向广播音频；
* 1路RS485总线通道；
* 8路开关量输出。
4. 高清图像输出模块/局端机WINTECH/HD-16/R：
WINNERS WNS/HD-16/R：将经过全光矩阵交换后输出的高清图像等业务数据流经该设备转换为输出到显示设备的高清图像等。也可作为远端高清光端机的配套局端设备。
* 1个光接口或超高速电接口；
* 16路HD-SDI/HDMI高清图像输出；
* 16路监听音频[随图像方向]。
5．高清远端节点机WINTECH/HD-16/T：
WINNERS WNS/HD-16/T:节点式高清视频光端机的远端机，支持1-16个远端节点。
* 3路图像输入，高清接口为HD-SDI，标清为CVBS；
* 6路串口总线数据。包括RS485的矩阵级联、监控接口、云台控制口和RS485/232用户数据口；
* 1路下行音频广播口；
* 3路上行音频口；
* 2路开关量输入；
* 2个10/100M以太网口。
6.WINTECH/HD-X-Chassis机框
标准19² 11U机框，17槽位，3电源互相备份，支持堆叠。根据业务需要配置上述业务板卡，包括光矩阵、汇聚型高清图像模块、高清图像环出模块、高清图像输出模块等。
SDIoC接入设备
SDIoC接入设备，利用在系统原有同轴线资源的基础上，实现现有高清图像业务的远距离传输，以解决最后500米的接入问题，并可向上无缝接入全光矩阵平台，真正提供高清传输系统的整体解决方案。
SDIoC技术：SDI over CVBS -Cable，频分复用技术，将高清视频HD-SDI、3G-SDI高速串行信号复合到多个不同频段的低速通道中，充分利用同轴线特性，实现在已有同轴线上500米的长距离传输高清视频的功能。本技术确保图像品质、不产生延时。更长距离传输需采用支持SDIoC接口的高清光端机。
欧迈特对应产品：SDIoC转换器、SDIoC接口的高清光端机。

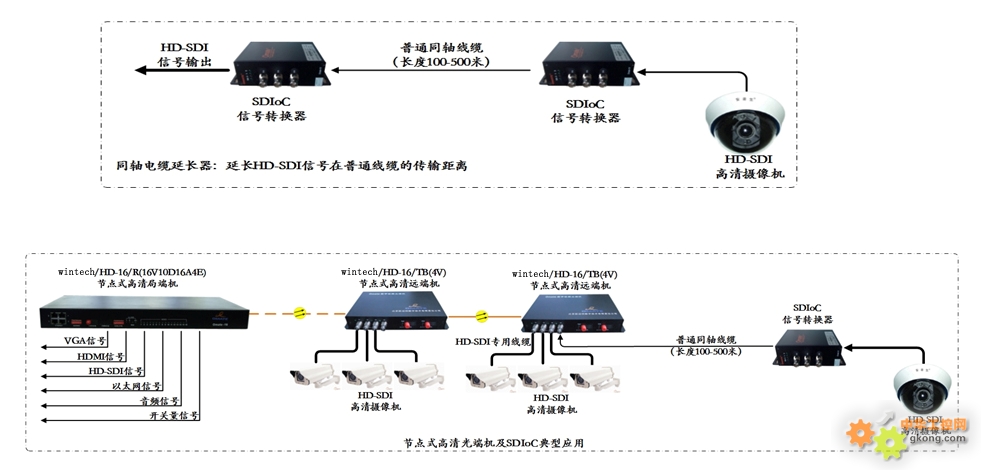

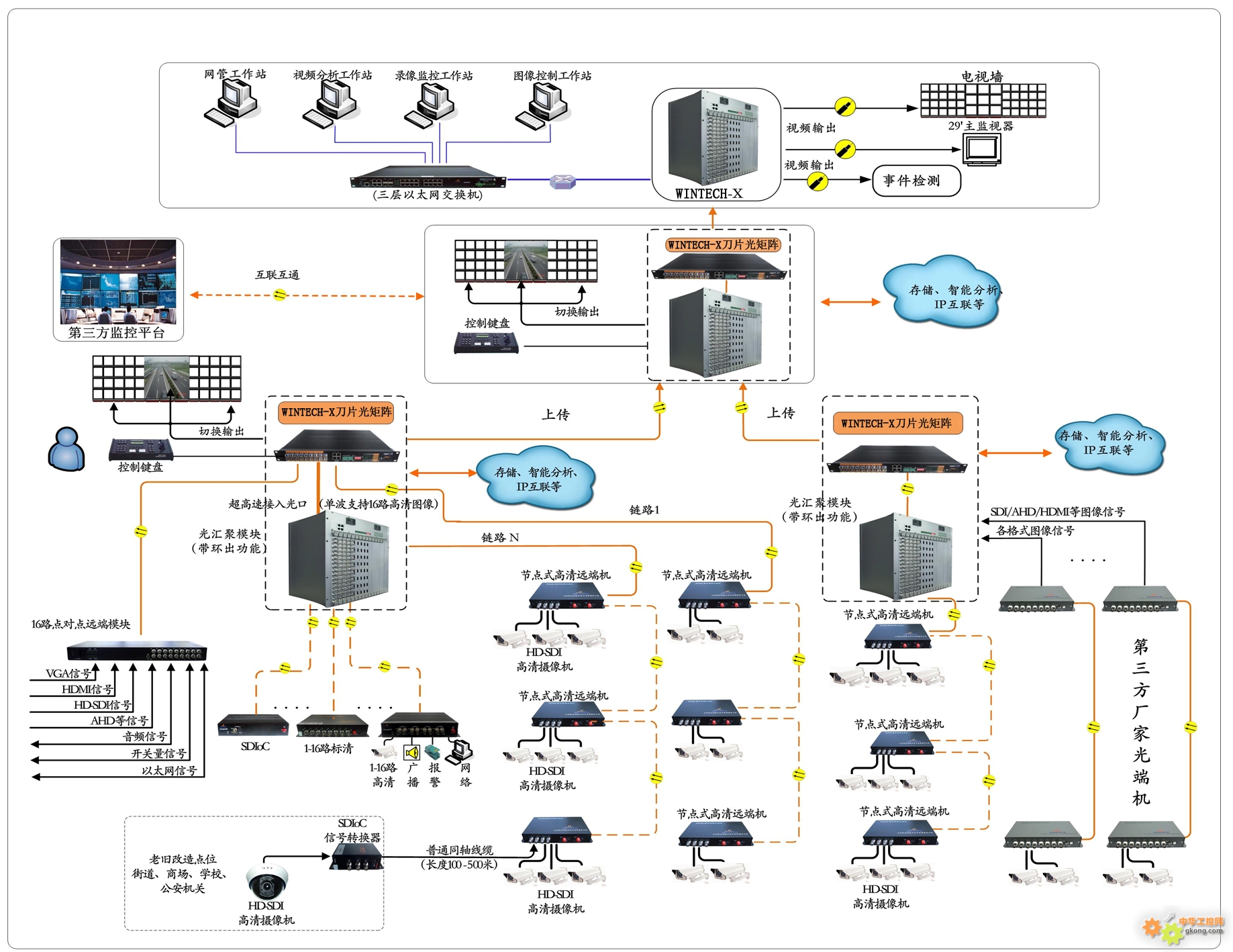

典型应用示意如下：
系统特色
◎ 全光纤传输，系统构建智能、简洁灵活，完全满足大系统的多级联网要求。
◎ 高清晰、高品质、高实时的高清视频业务。
◎ 兼容CVBS标清视频业务。
◎ 全系统支持灵活的混合型拓扑架构。
◎ 全光交换，无损品质，确保图像质量。
◎ 图像接口丰富：接口支持HD-SDI、HDMI、AHD、HD-TVI、HD-CVI CVBS等。
◎ 业务接口丰富：除多种图像接口外，还包括音频、低速数据、以太网、开关量、及矩阵联网接口等。
◎ 接入无忧【最后500米的接入，可完全利用兼容现有线缆资源】。
◎ 超大容量数字视频实时传输/交换处理能力，单机箱满足最大视频容量384X384的配置模式，系统支持堆叠扩展。
◎ 硬件采用工业级冗余设计，中心设备支持功能模块的独立和集中式安装，并根据实际需求灵活选取功能模块，即插即用。
◎ 系统本身具有数字视频矩阵功能并兼容主流矩阵协议，同时支持主流模拟矩阵接入。可以通过矩阵键盘， 平台服务器软件及第三方软件平台进行控制。
◎ 可选智能化视频质量诊断和事件检测模块，为海量视频资源的智能化管理提供保障。
◎ 功能强大的“WINTECH综合业务监控管理平台”，实现接入/交换/传输统一调度管理。
监控管理平台【开放、兼容】
◎ “WINTECH综合业务管理平台”是一套功能强大的系统调度管理软件平台，同时支持视频联网控制。
本软件系统具有如下特点：
1.图形化操作界面,支持多重关联图层结构,支持电子地图；
2.支持动态控制板模式,支持软键盘模式，支持目录框结构；
3.支持矩阵功能，支持端口切换、控制、设置、分组控制、预案功能；
4.支持联网矩阵控制功能,任意拓扑连接结构,直观拓扑结构显示,自动路由功能,用户分级控制；
5.完善的报警功能，报警可以手动布防或自动布、撤防，报警自动调用图像信号，报警状态自动输出，多种报警显示方式，报警信息自动记录。
视频网络存储与回放功能
网络录像存储支持本地录像和服务器录像，录像内容可以存储在录像服务器中，也可以存储在PC客户端本地，同时也可以存储在录像工作站中或专用的存储设备中。具有录像存储、手动录像、 计划自动录像、报警联动录像、录像文件回放、录像文件检索、多画面回放、回放画面抓拍、录像文件剪辑等功能。
◎系统自动搜索各节点设备中的业务板卡，同时也可通过手工进行各种业务板卡参数的配置。对设备参数及系统参数进行配置管理。建立和调整网络的物理、逻辑资源配置；增加或删除网络中的物理设备；设置和监视环回，以实施相关性能指标的测试。可以对系统的网络结构进行配置，可以生成多种拓扑结构。
◎ 性能管理：确保网络本身及网络中的各设备处于正常运行状态。网络管理系统能对网络及网络中各种设备的性能进行监视、分析和控制。查询设备的工作状态，设置设备的工作状态，设置设备参数。
◎ 安全管理：根据其权限，实现多级管理。
◎ 支持远程网管，方便用户进行远程维护和管理光纤链路状态监测、视频通道检测、设备工作状态检测(包括工作温度、电压等) 、业务通道配置等。
◎ 故障管理：提供对系统中相关设备及整个网络异常的检测并记录，通过异常数据判别网络中故障的位置、性质及确定其对网络的影响，并进一步采取相应的措施。故障可定位到光线路、通道、板卡或接口。
WINTECH光纤平台、光端机＋矩阵、IPC+交换机方案对比见下表：
|
方式
|
IPC+交换机
|
HD-SDI光端机+矩阵
|
WINTECH全光网
|
|
接入方式
|
以太网交换
|
专用光纤（1波1V）
|
专用光纤（TDM：1波多V）
|
|
交换方式
|
IP交换
|
SDI矩阵电交换
|
光交换
|
|
多级级联
|
较好
|
|
|
|
图像品质的因素
|
IP通道拥堵和存储转发模式
|
多次光电转换
|
最多2次光电转换
|
|
图像延时
|
较大
|
极小
|
极小
|
|
图像丢帧抖动
|
有
|
无
|
无
|
|
图像损伤
|
有
|
较小
|
最小
|
|
图像清晰度
|
一般
|
高
|
高
|
|
图像采样格式
|
4：2：0
|
4：2：2
|
4:4:4/4:2:2
|
|
码流波动性
|
大
|
小
|
小
|
|
多级组网性能
|
好
|
差
|
好
|
|
支持接口类型
|
RJ45
|
SD-SDI/HD-SDI/3G-SDI
|
RJ45/HD-SDI、3G-SDI / /HDMI、AHD、HD-CVI、HD-TVI
|
典型应用
|
光口
|
波长：1470nm～1610nm
|
数据
|
标准：EIA/TIA-232/422/485，ITU-T V.24
|
|
发射功率：3～-8 dBm
|
通道数： RS232／RS422／RS485(反向)可选，最大8路
|
|
接收灵敏度：≤-27dBm
|
ESD保护：15KV 人体静电，8KV 接触/空中放电
|
|
光接口类型：FC/SC/SFP
|
波特率：0～115.2Kbps(RS232),0～2Mbps(RS485/422)
|
|
|
误码率：10-13
|
|
音频
|
插入增益：0dB±1dB
|
音频最大输入/输出电压：3.5Vp-p （非平衡）
|
|
频率响应：20Hz-20KHz
|
音频失真：≤1%
|
|
音频输入阻抗：高阻
|
音频SNR：≥85dB
|
|
音频输出阻抗：3KΩW
|
音频编码方式：18bit
|
|
|
采样速率：44KHz
|
|
标清视频
|
视频通道：单波长最大16路
|
高清视频
|
非压缩高清，符合相关行业标准
|
|
视频制式：NTSC/PAL/SECAM
|
支持标准：SMPTE 424M、425、274M、291M、292M、296M、299M、352M
|
|
电压典型值：1Vp-p，75Ω
|
视频接口： HD-SDI、3G-SDI 、HDMI、AHD、HD-CVI、HD-TVI等
|
|
最大输入电压：1.5Vp-p，75Ω(非平衡)
|
视频分辨率：720P/1080I/1080P
|
|
输入过载电压：1.5Vp-p
|
视频带宽： 143M-2.97Gbps
|
|
带宽：10MHz
|
|
|
微分增益：≤1%
|
|
|
微分相位：≤1º
|
|
|
视频SNR：≥72dB(加权)
|
|
|
视频接头：BNC
|
|
|
采样编码：8/10bit
|
|
|
采样率：≥16MHz
|
|
|
以太网
|
标准：IEEE802.3，IEEE802.3u
10M/100M/1000M自适应
|
环境
|
工作温度：－40℃～80℃,
贮存温度：－40℃～85℃
湿度 ：0～95%无冷凝
|
|
开关量
|
输入/输出：继电器触点/直流电位信号
|
电源参数
|
局端： 24/12VDC，220VAC
|
|
输出负载：0.50A(125VAC)，2A(30VDC)
|
远端：24/12VDC(可选适配器)
|
|
系统参数
|
MTBF(平均无故障工作时间)：21万小时
|
电磁兼容性
|
符合 EN61000-4-2/3/4/5/6/8/11、EN61000-6-2、 GB/T17626 、GJB151A-97、SC标准
|
|
系统指示灯：运行、视频丢失、光链路及误码指示灯
|
|
系统误码率：≤ 10-13
|
|
技术指标
