虹润三相综合电量仪表，NHR-3300系列三相综合电量表为新一代可编程智能仪表，它采用大规模集成电路和高亮度长寿命的LED显示器，应用数字采样技术，对三相电气线路中的相电压、线电压、相电流、线电流、有功功率、无功功率、视在功率、频率、功率因数、有功电能、无功电能及四象限电能等进行实时测量显示与控制，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。产品提供不分相序的接法，使用户在错相的情况下也能得到正确的测量数据；它广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能箱变及楼宇自动化系统的数据采集。产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。

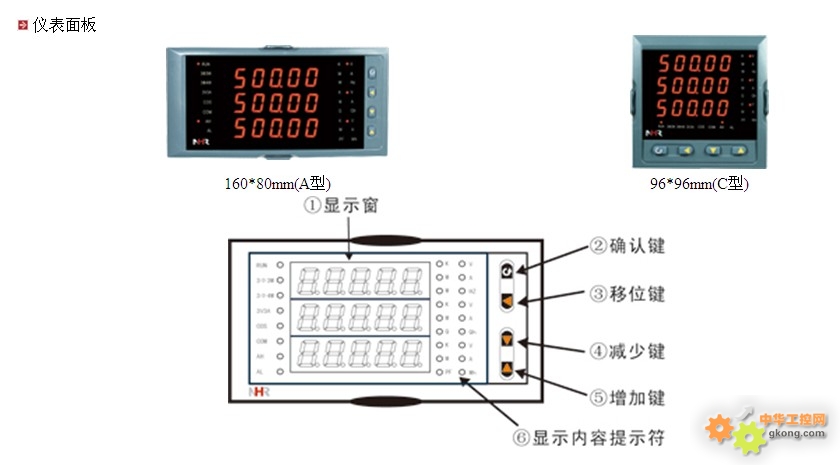

三屏五位LED数码显示

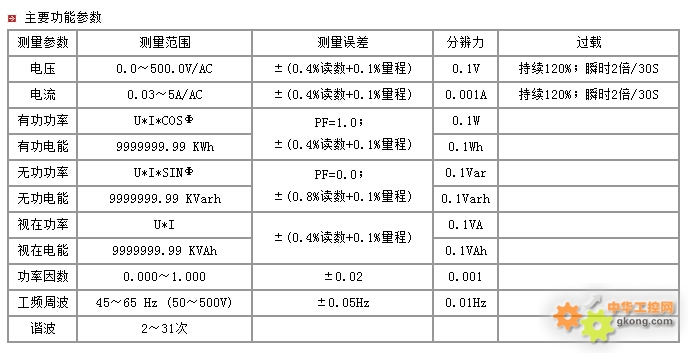

可直接采集三相交流电压、三相交流电流信号，可测量三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及各种电能
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选
具有上下限报警功能，带LED报警灯指示
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
| 仪表选型 |
NHR-3300□-□-□/□/□/□-□
① ② ③ ④ ⑤ ⑥ ⑦ |
| ①规格尺寸 |
②输入类型 |
| 代码 |
宽*高*深 |
代码 |
测量类型 |
A
C |
160*80*130mm
96*96*130mm |
I
V
W
Ep
E3P
War
Eq
VA
Es
COS
Hz
Har
55 |
三相交流电流(0.03-5.00A)
三相交流电压(0.0-500.0V)
三相有功功率
三相有功电能
三相有功平衡功率(不可切换)
三相无功功率
三相无功电能
三相视在功率
三相视在电能
三相功率因数
三相工频周波
三相谐波
全切换 |
| ③输出类型 |
| 代码 |
输出类型(负载电阻RL) |
X
0
1
2
3
4
8 |
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
特殊规格 |
| ④报警输出 |
⑤通讯输出 |
| 代码 |
报警路数 |
代码 |
通讯接口(通讯协议) |
X
2 |
无输出
2限报警 |
X
D1
D2 |
无输出
RS485通讯(Modbus)
RS232通讯(Modbus) |
| ⑥累积脉冲输出 |
⑥供电电源 |
| 代码 |
累积脉冲输出 |
代码 |
电压范围 |
X
PO |
无输出
累积脉冲输出 |
A
D |
AC100～240V （50/60Hz）
DC20～29V |
|
| 备注： |
在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上；电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
型号举例：NHR-3300C-Ep-0/2/D1/X-A |
