WYDC/LVDT系列高精度差动变压器式位移传感器
- 型号中WY表示位移传感器，DC表示直流供电， L表示单向量程，D表示双向量程，数字表示量程量。
例：WYDCD-100L表示：位移直流供电，单向、100mm量程。100L与50D的量程量相等。见图1。
2、 单向量程输出的是正信号（如0-5V、0-10mA、4-20mA等）。双向量程输出的是正负信号（如±5V、±10V等）。
3、 尺寸表中的量程为所要测量的范围，在此范围内，保证其线性度。当拉杆超出量程外时，传感器将进入非线性区。见图2。
4、当拉杆超出量程外时，如果不希望电压继续增加，可对输出信号限幅。限幅后的输出见图3。
5、尺寸表中B为参考数值，（B最大-B最小）为传感器的行程，是拉杆所能活动的最大空间。行程大于量程。见图2。分离式不受此限制。
6、分离式为拉杆可以和传感器分离。在30mm量程以下传感器中，分离式较容易做到拉杆和传感器无磨擦。因此，小量程高精度传感器用分离式较好。
7、传感器的输出方向分为拉式（即拉杆向外拉时输出增大）和推式（拉杆向里推时输出增大）。回弹式传感器默认为推式，其余默认为拉式。
8、回弹式传感器内部装有弹簧，把拉杆向外推。拉杆端部有触头。靠外界物体按压触头进行测量。回弹式只适应小量程传感器。

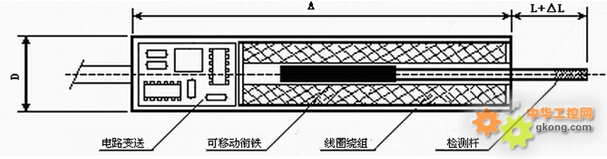

- WYDC/LVDT型位移传感器内部结构图：
-

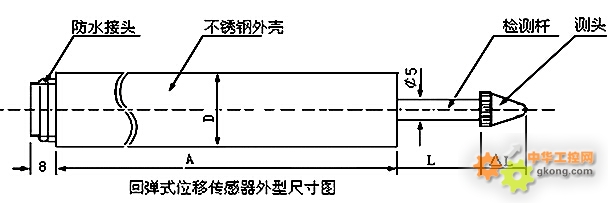

WYDC/LVDT型传感器外型尺寸、技术指标：
|
规 格
|
量程 （mm)
|
A(mm)
|
L（mm)
|
△L（mm）
|
D(mm)
|
E(mm)
|
|
最 小
|
最 大
|
|
5L、2.5D
|
5、±2.5
|
180
|
30
|
54
|
15
|
Φ26
|
M5
|
|
10L、5D
|
10、±5
|
180
|
30
|
80
|
15
|
Φ26
|
M5
|
|
20L、10D
|
20、±10
|
180
|
30
|
95
|
15
|
Φ26
|
M5
|
|
30L、15D
|
30、±15
|
180
|
30
|
111
|
15
|
Φ26
|
M5
|
|
50L、25D
|
50、±25
|
230
|
30
|
155
|
15
|
Φ26
|
M5
|
|
100L、50D
|
100、±50
|
280
|
30
|
205
|
15
|
Φ26
|
M5
|
|
150L、75D
|
150、±75
|
380
|
30
|
265
|
15
|
Φ26
|
M5
|
|
200L、100D
|
200、±100
|
400
|
30
|
321
|
15
|
Φ26
|
M5
|
|
300L、150D
|
300、±150
|
540
|
30
|
485
|
15
|
Φ26
|
M5
|
|
400L、200D
|
400、±200
|
670
|
30
|
644
|
15
|
Φ26
|
M5
|
|
500L、250D
|
500、±250
|
830
|
50
|
749
|
15
|
Φ26
|
M5
|
|
600L、300D
|
600、±300
|
950
|
50
|
749
|
15
|
Φ26
|
M5
|
|
700L、350D
|
700、±350
|
960
|
50
|
791
|
20
|
Φ26
|
M8
|
|
800L、400D
|
800、±400
|
1093
|
50
|
845
|
20
|
Φ26
|
M8
|
|
900L、450D
|
900、±450
|
1242
|
50
|
1004
|
20
|
Φ26
|
M8
|
|
1000L、500D
|
1000、±500
|
1336
|
50
|
1088
|
20
|
Φ26
|
M8
|
|
综合精度
|
0.05％、0.1％、0.5％、1％F·S
|
|
输出信号
|
4～20mA、0～5V或0～±5V、0～±10V
|
|
电源电压
|
9V、12V、15V、24VDC（标准）
|
|
工作温度
|
-10～60℃
|
|
零点漂移
|
0.01％/℃
|
|
灵敏度漂移
|
0.05％/℃
|
|
动态频率
|
0～200Hz
|
| |
|
|
|
|
|
|
|
|
注：*L表示单向，D表示双向。* 本产品有回弹式可分离式两种。*如需特殊规格尺寸的传感器可订制。
-
