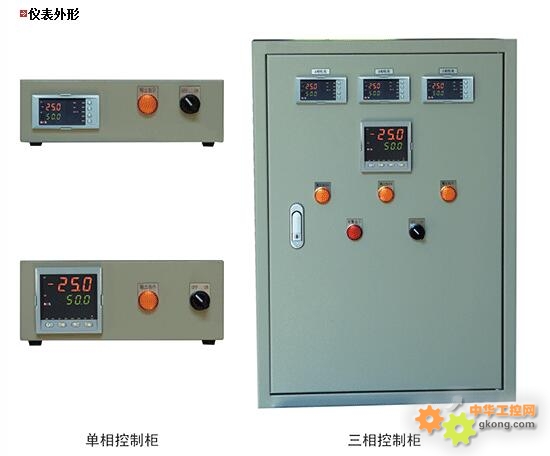

虹润推出可控硅电炉控制柜， NHR系列仪表具备优良的测量和控制性能，特别适合装配高性能的可控硅电炉温度控制柜，由于仪表采用模块化结构，为电炉控制柜设计带来前所未有的方便。
报警输出可选用继电器触点开关或可控硅无触点开关，在超温报警时控制交流接触器切断加热器电源，即使万一可控硅被击穿也能保护电炉安全。可选装的RS485或RS232通讯接口能方便地与计算机联机工作。与具备同等功能的电炉控制柜相比，NHR系列具有最简单的线路及模块化的结构，从维护到扩充功能都十分方便。
★外壳采用冷扎板精密冲压成型、外表喷塑处理，具有美观、轻巧等优点。
★可选可控硅过零触发或固态继电器驱动电压方式，采用过零触发方式时，对电源电网的高频干扰很小。
★有多种仪表规格可供选装，常用有NHR-5300、NHR-5400型等仪表。
★可提供电机控制、报警断电控制等附加功能。
仪表选型
NHR-□-□/□-□-□
① ② ③ ④ ⑤
|
①仪表型号
|
②输出模块 |
| 代号 |
型号说明 |
代号 |
输出类型 |
|
5310
5320
5330
5400
|
单路控制功能
外给定控制功能
阀位控制功能
60段程序控制功能
|
K1
K3
K4
K6
|
继电器接点输出
可控硅过零触发脉冲输出
固态继电器驱动电压输出
三相可控硅过零触发脉冲输出
|
| ③功能模块 |
④控制柜型号 |
| 代号 |
功能模块 |
代码 |
型号说明(柜体尺寸:宽*高*深) |
I0
D1
D2 |
变送输出模块
RS485通讯接口(Modbus RTU)
RS232通讯接口(Modbus RTU) |
15A
25A
40A
25B
25C
55B
55C
90B
90C
160B
160C
300B
300C |
单相15A(配F表)(250*110*180mm)
单相25A(配D表)(295*90*190mm)
单相40A(配C表)(295*115*280mm)
三相二路25A（700*500*280mm）
三相三路25A（700*500*280mm）
三相二路55A（700*500*280mm）
三相三路55A（700*500*280mm）
三相二路90A（800*600*320mm）
三相三路90A（800*600*320mm）
三相二路160A（600*1500*320mm）
三相三路55A（600*1500*320mm）
三相二路300A（800*1800*400mm）
三相三路300A（800*1800*400mm） |
| ⑤报警断电选件 |
|
| 代号 |
选件说明 |
S1
S2
S3
S4
S5 |
适合15～25A电流
适合40～55A电流
适合90A电流
适合160A电流
适合300A电流 |
★备注：
1、特殊型号和要求的，请提供相关技术参数，订货时请说明。
2、型号举例
例1：NHR-5330-K3/D1-40A-S2。
