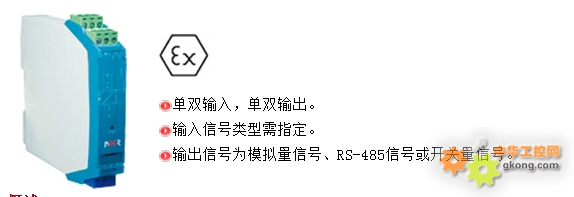

虹润推出热电偶输入检测端隔离栅，本产品可将危险区的热电偶、毫伏信号转换成对应温度的线性电流或电压信号隔离传输到安全区，也可将热电偶、毫伏信号测量值隔离后通过RS-485通讯的方式或开关量输出方式传输到安全区。它具有冷端自动补偿功能，是智能型安全栅。该产品需独立供电，输入/输出/电源三隔离。本产品可用在各种标准热电偶、毫伏信号输出设备。
| 安全认证 |
| 证书号 |
CNEx11.0458 |
| 防爆标志 |
【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 |
|
| 端子 |
8-7、11-10 |
| 最大允许电压 |
Um=250V |
| 电压 |
Uo=9.2V |
| 电流 |
Io=23mA |
| 功率 |
Po=53mW |
| 电容 |
Co=3μF |
| 电感 |
Lo=20mH |
|
| 技术参数 |
| 电源 |
| 额定工作电压范围 |
DC24V±10% |
| 功耗 |
RS-485输出:≤0.7W
模拟量输出:≤1.7W(单路)，≤2.1W(双路)
开关量输出:≤1.4W
|
| 危险侧 |
| 输入信号类型 |
各种标准热电偶信号（订货时确定或配置编程器自行编程） |
| 安全侧 |
| 输出信号类型 |
模拟量输出，RS-485信号输出，开关量输出 |
| 输出负载特性 |
电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| RS485信号输出 |
传输延时≤10μs，信号传输率≤9.6kbps |
| 开关量输出 |
继电器驱动能力：125VAC/0.6A，30VAC/2A
继电器响应时间：＜5ms
晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V
晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V |
| 测量精度 |
0.2%FS±1字 |
| 绝缘强度 |
| 本安端与非本安端 |
2500V，a.c;1min |
| 冷端补偿 |
| 补偿特性 |
每20℃误差±1℃（补偿范围：-25～+75℃） |
| 环境条件 |
| 环境温度 |
0～50℃ |
| 环境湿度 |
5%～95%RH（非结露） |
| 标准 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 |
|
|

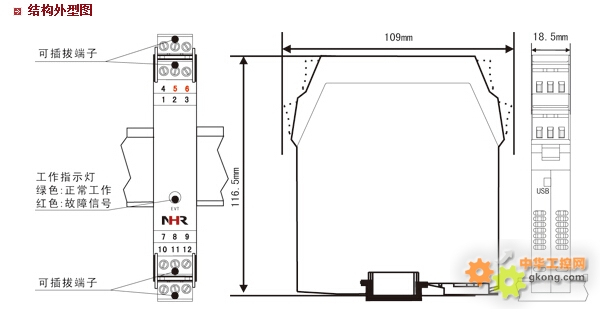

 仪表选型
|
| |
|
7 |
|
8 |
|
9 |
|
10 |
| 热电偶输入检测端隔离栅 NHR-A32 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
↓
□
|
/ |
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7/8 |
<输入> |
|
| 输入I/输入II(从列表中选择代码) |
| 代码 |
类型 |
量程范围(℃) |
| X |
无输入(仅限于第Ⅱ路) |
|
| 00 |
B |
400～1800 |
| 01 |
S |
0～1600 |
| 02 |
K |
0～1300 |
| 03 |
E |
0～1000 |
| 04 |
T |
-199.9～400.0 |
| 05 |
J |
0～1200 |
| 06 |
R |
0～1600 |
| 07 |
N |
0～1300 |
| 09 |
Wre3-25 |
0～2300 |
| 20 |
0-20mV |
全量程 |
| 22 |
0-100mV |
全量程 |
| 9/10 |
<输出> |
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出（仅限于第II路） |
| 0 |
4-20mA |
模拟量输出 |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
| 5 |
0-10V（不可切换） |
| D1 |
RS485输出（仅限于第I路） |
485输出 |
| K1 |
继电路接点 |
开关量输出 |
| K2 |
晶体管 |
|
注：仪表带两路输出时，有三种模式可选：
a、模拟量输出+模拟量输出
b、485输出+模拟量输出
c、开关量输出+开关量输出
订货时请在选型后标注输入量程范围。
型号举例：NHR-A32-01/01-0/0（S/0~1600℃）
热电偶输入检测端隔离栅，两路输入信号为S偶，两路输出信号为4-20mA，S偶的输入量程范围为0~1600℃。 |
