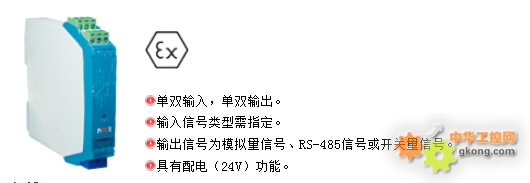

虹润推出电流输入变送器配电型安全栅， 本产品给危险区的变送器提供电源，变送器产生的电流信号隔离转换成对应的线性电压或电流信号输出至安全区，或通过RS-485通迅、开关量输出方式隔离传输至安全区，并可给危险区的变送器提供隔离电源，该产品需独立供电，输入/输出/电源三隔离。可用在二、三线制变送器设备。
| 安全认证 |
| 证书号 |
CNEx11.0456 |
| 防爆标志 |
【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 |
|
| 端子 |
9-7、12-7、8-7、11-10 |
| 最大允许电压 |
Um=250V Um=250V |
| 电压 |
Uo=28V Uo=10V |
| 电流 |
Io=93mA Io=- |
| 功率 |
Po=0.65W Po=- |
| 电容 |
Co=0.05μF Co=- |
| 电感 |
Lo=2.4mH Lo=- |
|
| 技术参数 |
| 电源 |
| 额定工作电压范围 |
DC24V±10% |
| 功耗 |
RS-485输出：≤0.9W
模拟量输出：≤1.8W(单路)，≤2.2W(双路)
开关量输出：≤1.8W
|
| 危险侧 |
| 输入信号类型 |
0～10mA，4～20mA，0～20mA，4～20mA开方，0～10mA开方
(订货时确定或配置编程器自行编程） |
| 输入阻抗 |
≤250Ω |
| 安全侧 |
| 输出信号类型 |
模拟量输出，RS-485信号输出，开关量输出 |
| 输出负载特性 |
电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| RS485信号输出 |
传输延时≤10μs，信号传输率≤9.6kbps
|
| 开关量输出 |
继电器输出驱动能力：125VAC/0.6A，30VDC/2A。
继电器响应时间：＜5ms。
晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V。
晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V。 |
| 测量精度 |
0.2%FS±1字 |
| 绝缘强度 |
| 本安端与非本安端 |
2500V，a.c;1min |
| 环境条件 |
| 环境温度 |
0～50℃ |
| 环境湿度 |
5%～95%RH（非结露） |
| 标准 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 |
|
|
 仪表选型
|
| |
|
7 |
|
8 |
|
9 |
|
10 |
| 变送器输入检测端隔离栅 NHR-A33 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
↓
□
|
/ |
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7/8 |
<输入> |
|
| 输入I/输入II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输入(仅限于第Ⅱ路) |
| 25 |
0-20mA |
| 26 |
0-10mA |
| 27 |
4-20mA |
| 32 |
0-10mA开方 |
| 33 |
4-20mA开方 |
| 9/10 |
<输出> |
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出（仅限于第II路） |
| 0 |
4-20mA |
模拟量输出 |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
| 5 |
0-10V（不可切换） |
| D1 |
RS485输出（仅限于第I路） |
485输出 |
| K1 |
继电路接点 |
开关量输出 |
| K2 |
晶体管 |
|
注：仪表带两路输出时，有三种模式可选：
a、模拟量输出+模拟量输出
b、485输出+模拟量输出
c、开关量输出+开关量输出
型号举例：NHR-A33-27/27-0/0
变送器输入检测端隔离栅，两路输入信号为：4-20mA，两路输出信号为：4-20mA。 |
