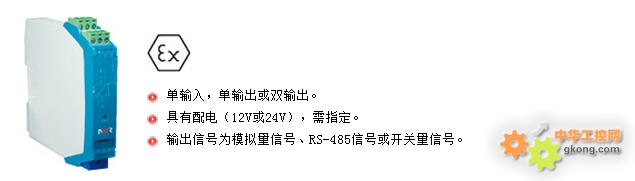

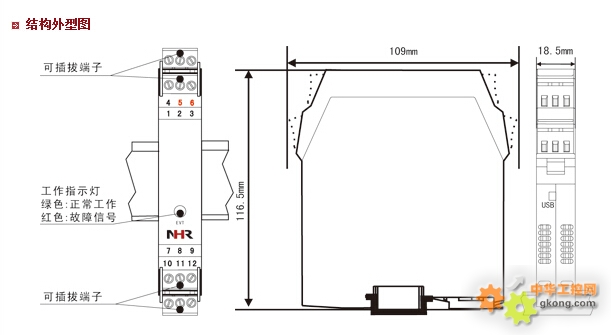

虹润推出频率输入检测端隔离栅，本产品可给现场危险区仪表提供12V或24V的隔离电源，危险区仪表产生的频率信号通过安全栅隔离传输到安全侧输出。输入具有较高的抗干扰性能。该产品需独立供电，输入/输出/电源三隔离。本产品可用在频率信号源等设备。
安全认证
| 证书号 |
CNEx11.0457 |
| 防爆标志 |
【Exia】IIC/IIB(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 |
|
|
|
| |
IIC |
IIB |
| 端子 |
9/12-10 |
8-7 11-10 |
9/12-10 |
| 最大允许电压 |
Um=250V |
Um=250V |
Um=250V |
| 电压 |
Uo=28V |
Uo=10V |
Uo=28V |
| 电流 |
Io=93mA |
Io=25mA |
Io=190mA |
| 功率 |
Po=0.65W |
Po=62.5mW |
Po=1.33W |
| 电容 |
Co=0.05μF |
Co=2μF |
Co=0.5μF |
| 电感 |
Lo=2.4mH |
Lo=30mH |
Lo=2.5mH |
技术参数
| 电源 |
| 额定工作电压范围 |
DC 24V±10% |
| 功耗 |
模拟量输出：≤1.7W(单路)，≤2.1W(双路)
|
| 危险侧 |
| 输入信号类型 |
频率信号（正弦波、方波、三角波） |
| 输入阻抗 |
≥2M |
| 幅值范围 |
0.2V～9V |
| 响应时间 |
≤1S |
| 测量范围 |
1～10000Hz |
| 分辨率 |
0.1Hz |
| 安全侧 |
| 输出信号类型 |
模拟量输出 |
| 输出负载特性 |
电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| 测量精度 |
0.2%FS±1字 |
| 绝缘强度 |
| 本安端与非本安端 |
2500V，a.c;1min |
| 环境条件 |
| 环境温度 |
0～50℃ |
| 环境湿度 |
5%～95%RH（非结露） |
| 标准 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 |
仪表选型
| |
|
7 |
|
8 |
|
9 |
|
10 |
| 频率输入检测端隔离栅 NHR-A34 |
- |
□ |
- |
□ |
/ |
□ |
/ |
□ |
| 位 |
规格 |
注释 |
|
|
↓
Hz
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
X
V24
V12 |
| 7 |
<输入> |
|
| 频率信号 |
| 8/9 |
<输出> |
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出（仅限于输出II） |
| 0 |
4-20mA |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
| 5 |
0-10V |
| 10 |
<配电输出> |
|
| 无输出 |
| 24V配电 |
12V配电
|
