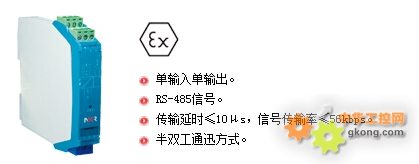

虹润推出485输入检测端隔离栅，本产品可实现RS-485数字信号在危险区和安全区的双向通信，也可将其转换为RS-232数字信号隔离传输到安全区，该产品需独立供电，输入/输出/电源三隔离。本产品可用在带有RS-485通迅接口的设备。
安全认证
| 证书号 |
GYB081022(RS485输出) |
| |
GYB081566(RS232输出) |
| 防爆标志 |
【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 |
|
| 端子 |
8-7 |
| 最大允许电压 |
Um=250V |
| 电压 |
Uo=7.71V |
| 电流 |
Io=82mA |
| 功率 |
Po=0.16W |
| 电容 |
Co=9.3μF |
| 电感 |
Lo=4.5mH |
技术参数
| 电源 |
| 额定工作电压范围 |
DC 24V±10% |
| 功耗 |
≤0.6W
|
| 危险侧 |
| 输入信号类型 |
RS-485半双工数字信号 |
| 安全侧 |
| 输出信号类型 |
RS-485半双工数字信号或RS-232数字信号 |
| RS-485信号特征 |
| 信号电平规则 |
标准RS-485差分电平 |
| 传输延时 |
≤10μs |
| 信号传输率 |
≤56kbps |
| RS-232信号特征 |
| 信号电平规则 |
标准RS-232逻辑电平 |
| 传输延时 |
≤10μs |
| 信号传输率 |
≤56kbps |
| 绝缘强度 |
| 本安端与非本安端 |
2500V，a.c;1min |
| 环境条件 |
| 环境温度 |
0～50℃ |
| 环境湿度 |
5%～95%RH（非结露） |
| 标准 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 |
仪表选型
| |
|
7 |
|
8 |
| 485输入检测端隔离栅 NHR-A37 |
- |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
↓
37
|
|
|
|
|
|
|
|
|
↓
□ |
| 7 |
<输入> |
|
| RS485信号 |
| 8 |
<输出> |
|
|
| 从列表中选择 |
| 代码 |
类型 |
| D1 |
RS485输出 |
| D2 |
RS232输出 |
型号举例：NHR-A37-37-D1
485输入检测端隔离栅，输出信号为RS485输出。
注：485输入检测端隔离栅只能一进一出。
