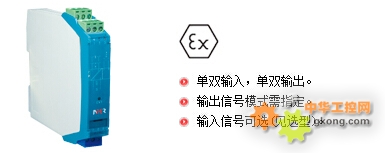

虹润推出电压/电流输入操作端隔离栅， 本产品将安全区来自DCS或PLC等电气设备的信号经过安全栅（保护）隔离以后再输出线性的直流电压/电流信号，以此来驱动现场的执行机构，该产品需独立供电，输入/输出/电源三隔离。可用在现场的电磁阀、二线制阀门定位器、电气转换器等设备。
| 安全认证 |
| 证书号 |
CNEx11.0453 |
| 防爆标志 |
【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 |
|
| 端子 |
8-7、10-11 |
| 最大允许电压 |
Um=250V |
| 电压 |
Uo=28V |
| 电流 |
Io=93mA |
| 功率 |
Po=0.65W |
| 电容 |
Co=0.05μF |
| 电感 |
Lo=2.4mH |
|
| 技术参数 |
| 电源 |
| 额定工作电压范围 |
DC24V±10%，功耗：≤2.0W |
| 安全侧 |
| 输入信号类型 |
电压/电流信号输入(订货时确定或配置编程器自行编程) |
| 输入阻抗 |
电流≤250Ω，电压≥510KΩ |
| 危险侧 |
| 输出信号类型 |
电压/电流输出(具体见选型) |
| 输出负载特性 |
电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| 测量精度 |
0.2%FS±1字 |
| 绝缘强度 |
2500V，a.c;1min（本安端与非本安端） |
| 环境条件 |
| 环境温度 |
0～50℃ |
| 环境湿度 |
5%～95%RH（非结露） |
| 标准 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 |
|

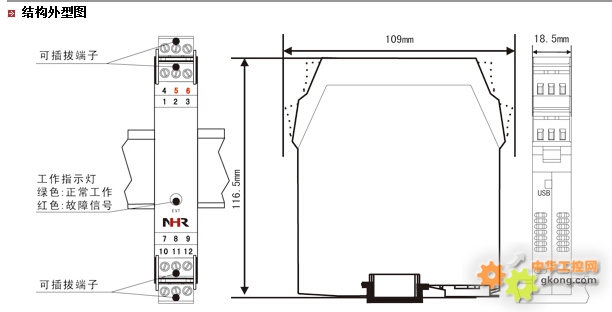

仪表选型
| |
|
7 |
|
8 |
|
9 |
|
10 |
| 电压/电流输入操作端隔离栅 NHR-B31 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
↓
□
|
/ |
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7/8 |
<输入> |
|
| 输入I/输入II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输入(仅限于第Ⅱ路) |
| 25 |
0-20mA |
| 26 |
0-10mA |
| 27 |
4-20mA |
| 28 |
0-5V |
| 29 |
1-5V |
| 30 |
-5-5V |
| 32 |
0-10mA开方 |
| 33 |
4-20mA开方 |
| 34 |
0-5V开方 |
| 35 |
1-5V开方 |
| 9/10 |
<输出> |
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出（仅限于第II路） |
| 0 |
4-20mA |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
备注：电压/电流输入操作端隔离栅只能选择一进一出或二进二出。
型号举例：NHR-B31-29/29-0/0
电压/电流输入操作端隔离栅，两路输入信号为：1-5V，两路输出信号为：4-20mA
