产品名称：
|
虹润推出12V驱动操作端隔离栅
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
|
|
|
|

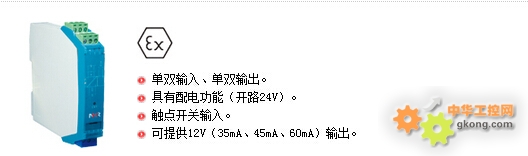

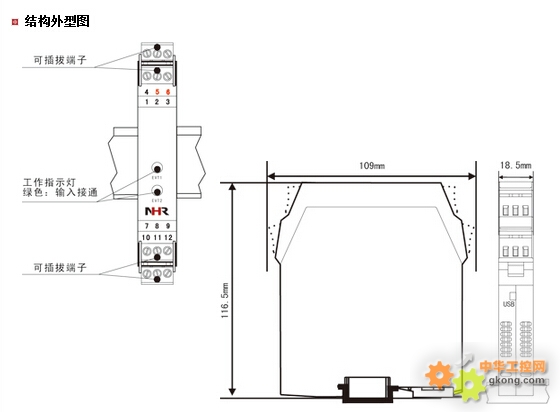

虹润推出12V驱动，开关量输出操作端隔离栅，本产品将安全区的电源通过开关控制，驱动危险区的现场本安设备，它允许控制开关直接连接到24V供电回路的任一端。本产品适用于驱动如电磁阀、声光报警等本安设备。
| 安全认证 |
| 证书号 |
CNEx11.2730 |
| 防爆标志 |
【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 |
|
| 端子 |
7-9、10-12 |
| |
IIC 12V35mA IIC 12V45mA IIB 12V60mA |
| 最大允许电压 |
Um=250V Um=250V Um=250V |
| 电压 |
Uo=28V Uo=28VDC Uo=28VDC |
| 电流 |
Io=93mA Io=119mA Io=150mA |
| 功率 |
Po=0.65W Po=0.83W Po=1.05W |
| 电容 |
Co=0.05μF Co=0.05μF Co=0.5μF |
| 电感 |
Lo=2.4mH Lo=2mH Lo=4mH |
|
| 技术参数 |
| 电源 |
| 供电电压范围 |
DC24V±10% |
| 功耗 |
35mA输出≤1W，45mA输出≤1.5W，60mA输出≤2.5W
|
| 危险侧 |
| 信号输出内部等效电路类型 |
见（图一） |
| 开路时输出电压 |
24-26V |
| 电流(35、45、60mA)时输出电压 |
≥12V |
| 安全侧 |
| 输入开关闭合或晶体管导通时，向危险区设备供电。 |
| 输入开关断开或晶体管不导通时，不向危险区设备供电。 |
| 绝缘强度 |
| 本安端与非本安端 |
2500V,a.c;1min |
| 环境条件 |
| 环境温度 |
0～50℃ |
| 环境湿度 |
5%～95%RH（非结露） |
| 标准 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 |
|
|
仪表选型
|
| |
|
7 |
|
8 |
|
9 |
|
10 |
| 12V驱动，开关量输出操作端隔离栅 NHR-B35 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
↓
□
|
/ |
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7/8 |
<输入> |
|
| 输入I/输入II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输入(仅限于第Ⅱ路) |
| 36 |
触点开关量 |
| 9/10 |
<输出> |
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出（仅限于第II路） |
| K7 |
12V/35mA输出 |
| K8 |
12V/45mA输出 |
| K9 |
12V/60mA输出 |
|
型号举例：NHR-B35-36/36-K7/K7
12V驱动，开关量输出操作端隔离栅，两路输入信号为：触点开关量，两路输出信号为：12V/35mA。 |
|
|
|
