虹润推出单相LED显示智能电量变送器，本产品是一款高性价比的智能电参数变送器，采用大规模集成电路，以低功耗的微处理器为核心，带五位LED数码显示及报警指示灯指示，配备按键操作更加方便。它应用数字采样技术对单相电气线路中的电压、电流、有功、无功、功率因素、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485/RS232接口或模拟量变送输出接口对被测量电量数据进行远传，广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统中。
产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。
| 技术参数 |
| 输入 |
| 输入信号 |
交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入 |
| |
交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 |
| 输出 |
| 输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 |
电流型≤500Ω，电压型≥250KΩ |
| 报警输出 |
继电器，容量：AC220V/2A，DC24V/2A |
| 通讯 |
MODBUS-RTU协议，RS-485传输距离≤1000米，RS-232传输距离≤10米 |
| 电源 |
| 电源 |
DC24V(±10%)，AC100-265V 50/60Hz |
| 功耗 |
≤5W |
| 其它参数 |
耐压强度
(输入/输出/通讯之间) |
≥1000V.AC 1分钟 |
绝缘阻抗
(输入/输出/通讯之间) |
≥100MΩ |
| 工作温度 |
0～50℃ |
| 相对湿度 |
≤85%RH |
| 安装方式 |
35mmDIN导轨安装 |

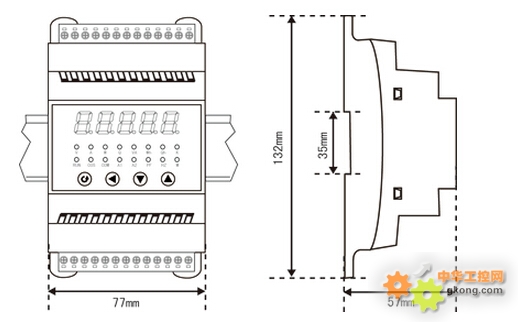

| 安装尺寸 |
77*132*57mm(宽*高*深) |
| 测量精度 |
0.3%FS±1字 |
| 响应时间 |
≤1S |
| 重量 |
约150克 |
|
|
仪表选型
|
|
NHR-D13 -□-□-□-□-□-□
7 8 9 10 11 12
|
| 位 |
规格 |
| 7 |
<输入>(从列表中选择代码) |
| 代码 |
类型 |
代码 |
类型 |
| A |
交流电流(0-5A) |
Eq |
无功电能 |
| V |
交流电压(0-600V) |
VA |
视在功率 |
| W |
有功功率 |
Es |
视在电能 |
| Ep |
有功电能 |
COS |
功率因素 |
| E3p |
三相平衡功率(不可切换) |
HZ |
工频周波 |
| War |
无功功率 |
55 |
全切换 |
| 8 |
<输入>(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出 |
| 0 |
4-20mA |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
| 9 |
<报警输出>(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出 |
| 2 |
2限报警 |
| 10 |
<通讯输出>(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出 |
| D1 |
RS-485通讯(Modbus) |
| D2 |
RS-232通讯(Modbus) |
| 11 |
<累积脉冲输出>(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出 |
| PO |
累积脉冲输出 |
| 12 |
<电源> |
| 代码 |
类型 |
| A |
AC100-265V 50/60Hz |
| D |
DC24V |
|
|
型号举例：NHR-D13-V-0-2-X-X-A(V/0-500V)
单相LED显示智能电量变送器，输入信号为0-500V，输出信号为4-20mA，带两路报警输出，供电电源为AC100-265V。
备注：
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
订货时请在选型后标注输入量程范围；
特殊功能可订制。
|
