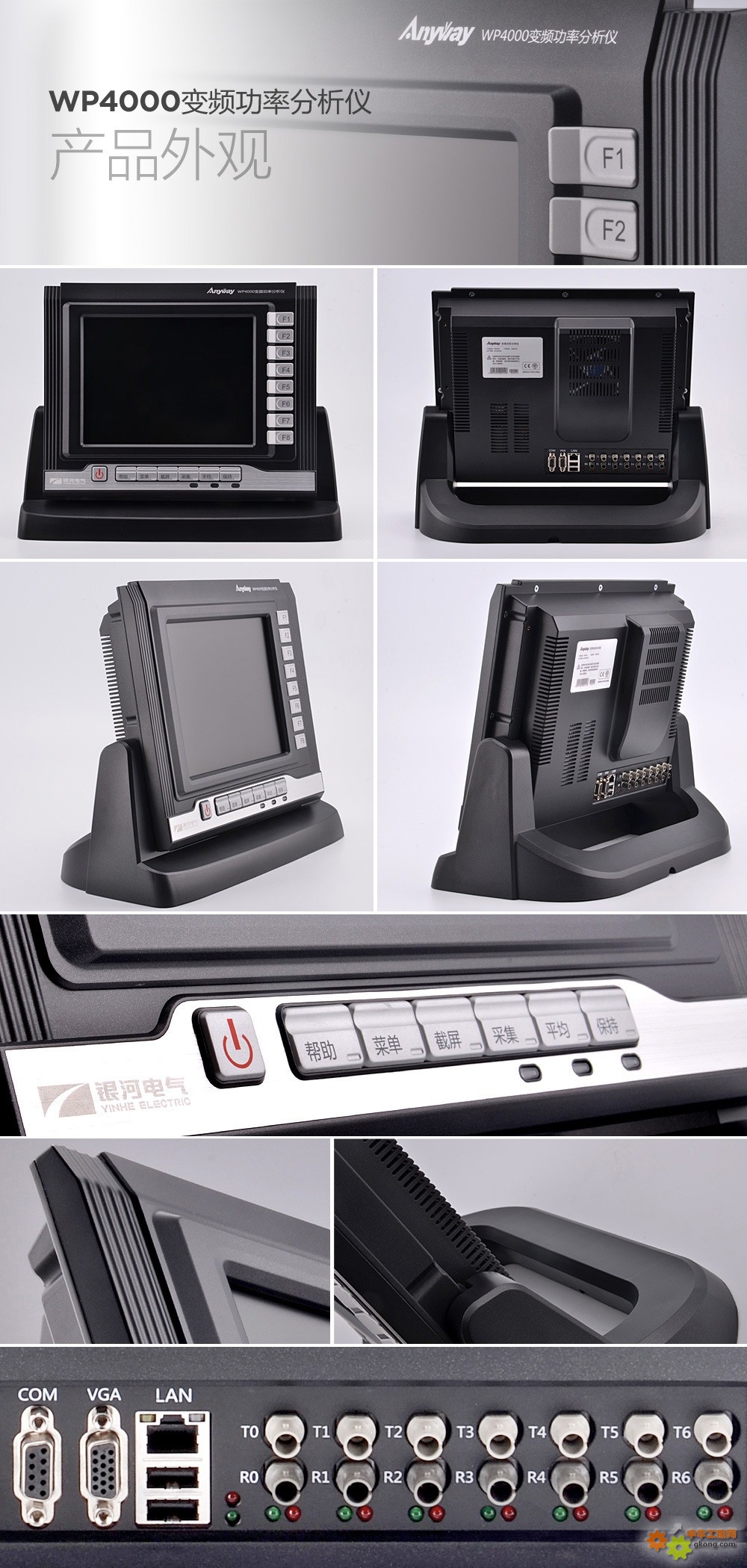

数字功率计

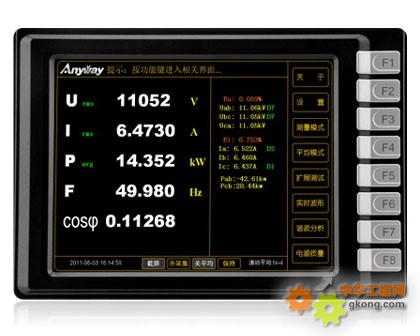

WP4000变频功率分析仪依据所选用的线路图，可在主界面上直接显示与线路图对应的相关参数，并对每个参数以习惯名称命名。电压、电流参数根据需要可选择显示真有效值rms、基波有效值h01、算术平均值avg、校准平均值mean等，功率根据需要可选择显示总有功功率Pavg，基波有功功率Ph01。默认状态下，分析仪启用自动无缝量程转换，并在被测参量右侧显示当前使用的档位。
电能质量分析仪

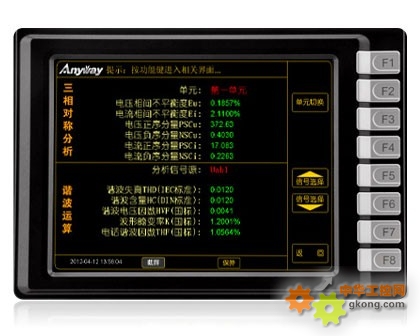

计算设定时间内的频率稳定度、幅值稳定度、总谐波失真THD、总谐波因数THF、电压谐波因数HVF、电流谐波因数HCF等电能特征值。采用对称分量法计算正序分量、负序分量、零序分量。依据国标、IEEE、NEMA、CIGRE等标准计算三相不平衡度等参数。可方便的判断变压器、变频器等各种变流器及电机试验台的试验电源是否符合相关标准要求。
实时示波器

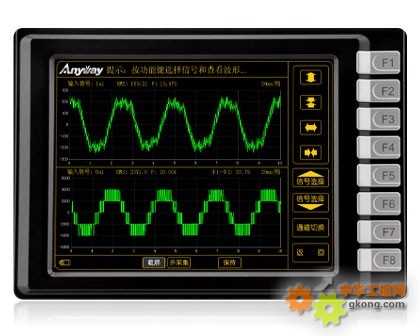

WP4000变频功率分析仪的示波器功能采用固定采样率的实时采样技术，避免了变采样率示波器测量高带宽、低基波频率PWM波形时因采样频率过低造成混叠失真及等效采样示波器不能准确测量非周期波形等问题，可完整查看低至0.1Hz的PWM波形。WP4000变频功率分析仪可在电机、变压器、变频器及各类变流器的电参量测试中替代专业示波器，且无需考虑探头量程问题。
谐波检测仪

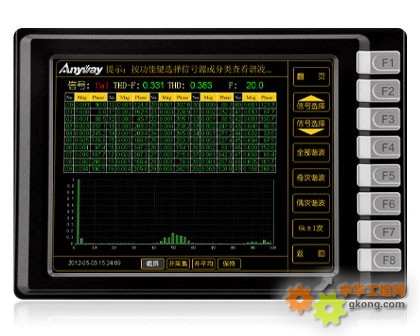

WP4000变频功率分析仪采用高性能双核嵌入式CPU模块，内存大，运算速度快，可在250kHz的采样频率下，实现0.1Hz基波频率SPWM波形的DFT变换。确保了采样频率与信号频率的同步，保证谐波分析结果的正确性与准确性。仪器可直接显示100次谐波，通过扩展的上位机软件，可实现2000次（不大于100kHz）谐波实时运算。WP4000变频功率分析仪可替代各种谐波分析仪，特别适用变频器输出的SPWM波形的谐波分析。
WP4000变频功率分析仪配置表
| 项目 |
配置 |
项目 |
配置 |
| 屏幕尺寸 |
12.1寸 |
分辨率 |
800*600真彩 |
| 安装方式 |
嵌入式/台式 |
操作 |
6个快捷键+8个软键 |
| 常规测量 |
√ |
实时波形 |
√ |
| 谐波分析 |
√ |
三相不平衡度 |
√ |
| 正序分量 |
√ |
负序分量 |
√ |
| 总谐波畸变 |
√ |
总谐波因数 |
√ |
| 谐波电压因数 |
√ |
谐波电流因数 |
√ |
| 扭矩/转速 |
√ |
温度测量 |
√ |
| 以太网接口 |
√ |
扩展大屏幕输出（VGA） |
√ |
| 扩展接口 |
选配 |
WIFI |
选配
|
WP4000变频功率分析仪主要技术指标
| 项目 |
指标 |
条件 |
| 最高采样率 |
250kHz |
|
| 带宽 |
100kHz |
|
| 电压 |
A型：0.05%rd
B型：0.1%rd
C型：0.2rd |
幅值：0.75%~150%UN（SP系列）；0.5%~100% UN（DT系列）。
基波频率：DC，0.1Hz~400Hz（SP系列）；
DC，0.1Hz~1500Hz（DT系列）。 |
| 电流 |
A型：0.05%rd
B型：0.1%rd
C型：0.2%rd |
幅值：1%~200%IN。
基波频率：DC，0.1Hz~400Hz（SP系列）；
DC，0.1Hz~1500Hz（DT系列）。 |
| 功率 |
A型：0.05%rd
B型：0.1%rd
C型：0.2%rd |
功率因数=1；额定电压、额定电流；基波频率：45~66Hz。 |
A型：0.1%rd
B型：0.2%rd
C型：0.5%rd |
功率因数：0.2~1。
基波频率：DC，0.1Hz~400Hz（SP系列）；
0.1Hz~1500Hz（DT系列）。 |
A型：0.2%rd
B型：0.5%rd
C型：1%rd |
功率因数：0.05~0.2。
基波频率：DC，0.1Hz~400Hz（SP系列）；
DC，0.1Hz~1500Hz（DT系列）。 |
| 频率测量精度 |
0.02%rd |
0.1Hz~1500Hz |
| 电压过载时间 |
10min |
U<1.5UN(SP系列) |
| 电流过载时间 |
3min |
I<2IN
|
