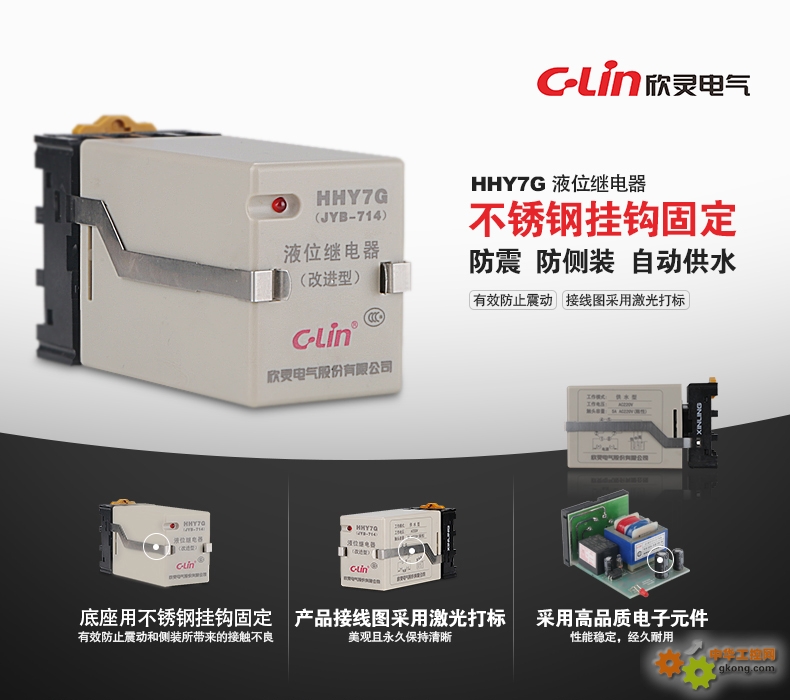

一：HHY7G产品的概述：
HHY1、HHY7（JYB）系列液位自动控制继电器（以下简称继电器）适用于交流50Hz、工作电压380V及以下的控制电路中作液位自动控制元件，按要求接通或分断电路。

本系列继电器具有体积小、重量轻、功耗小、性能稳定可靠等优点，广泛运用于工农业生产中。

本系列继电器执行Q/ZXL 0046企业标准，符合GB 14048.5有关要求。

二：HHY7G产品使用说明：
1.供水型：
（1）“高”为水池上限液位控制点，水位上升到高点水位，水与探头（电极）接触，继电器自动关泵，停止供水。
（2）“中”为水池下限液位控制点，水位下降至中点水位以下，水与探头（电极）脱离接触，继电器自动开泵，给水池加水。
（3）“低”为水池底线，放在水池的最低点，比水池底部略高一点。

2.排水型：
（1）“高”为水池上限液位控制点，水位上升达到高点水位，水与探头（电极）接触，继电器自动开泵，开始排水。
（2）“中”为水池下限液位控制点，水位下降至中点水位以下，水与探头（电极）脱离接触，继电器自动关泵，停止排水。

三：HHY7G产品注意事项：
1.各点探头（电极）需固定在水池内壁，若水池内壁为金属，则三个探头（电极）必须和水池进行绝缘处理，探头（电极）可另外配置。
2.为确保继电器正常工作，安装好后请再次检查输入输出的接线，探头连接线的位置是否放置正确，及通过上、下移动探头的方式，使其探头接触或脱离水面，模拟检测水位控制器是否正常工作。
3.建议将各点探头固定在水池内壁，以免探头位置发生偏移，导致继电器误动作（若水池壁为金属则不宜）。
4.为避免误动作，请勿将产品安装在潮湿，腐蚀及高金属含量气体的环境中。探头（电极）引线不应同电力线同管走线，如探头（电极）引线走线长时，应将其绞合走线。

四：安装方法：
注意：在安装或拆卸前必须将主电路电路电源切断。
1.装置式安装：（1）-（2）-（3）-（4）-（5）-（6）
2.导轨式安装：（1）-（2）-（7）-（8）-（9）-（10）

五：HHY7G举例应用：

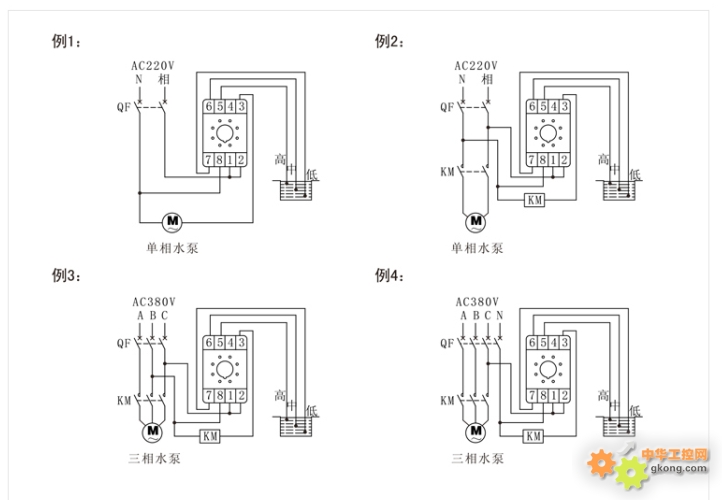

1.单相水泵时，若功率小于等于200W，继电器直接控制，接线参考例1；若功率大于200W，继电器通过交流接触器扩容，接线参考例2；三相水泵时，交流接触器和继电器电源为AC380V，接线参考例3；交流接触器和继电器电源为AC220V时，接线参考例4.

2.示例继电器所起的功能为（以供水型为例）：当接通电源时，若水池中的水位低于中水探头，继电器直接或通过交流接触器接通水泵电源，开始给水池供水。待水位高于高水位探头时，继电器直接或通过交流接触器切断水泵电源，停止供水。

注1：为避免继电器频繁开关，中水位探头最好置于中间，不要太靠近低水位或高水位探头。
注2：KM为交流接触器的线圈，A1、A2两端可按例2、例3、例4接。
注3：例3中的继电器及KM的工作电源均为AC380V，应注意所选用产品的电压等级。

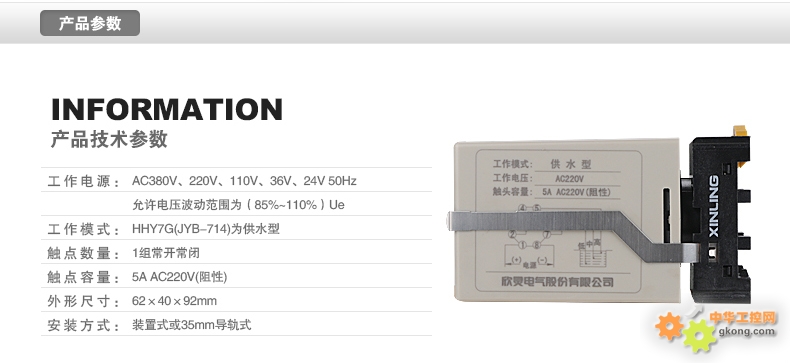

触点形式: 一开一闭
