DC-DC模块的电源纹波测量方案

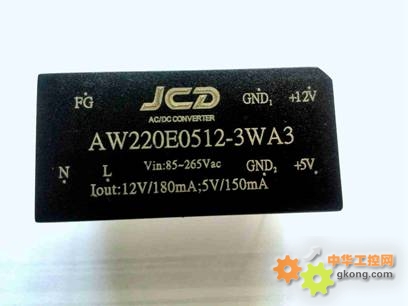

干净的电源是数字电路稳定工作的前提，也是模拟器件的各项参数的重要保障。DC/DC模块的电源纹波指标是一项很重要的参数。为确定电源的质量，必须对DC/DC模块的输出纹波进行测量。但很多人测量得到的纹波值动辄上百mV，甚至几百mV，远远比器件手册提供的最大纹波值大，这主要是测量方法的不正确造成的。
正确的测量方法
1)限制示波器带宽为20MHz(大多中低端示波器档位限制在20MHz，高端产品还有200MHz带宽限制的选择)，目的是避免数字电路的高频噪声影响纹波测量，尽量保证测量的准确性。
2)设置耦合方式为交流耦合，方便测量(以更小档位来仔细观测纹波，不关心直流电平).
3)保证探头接地尽量短(测量纹波动辄上百mV的主要原因就是接地线太长)，尽量使用探头自带的原装测试短针。如果没有测试短针，可以拆除探头的接地线和外壳，露出探头地壳，自制接地线缠绕在探头地壳上，保证接地线长度小于1cm。
4)示波器地悬空，只通过探头地与测试信号的参考点共地，不要通过其他方式与测试设备共地，这样会给纹波测量引入很大的地噪声。例如：当示波器和其他仪器共插线板时，其他仪器的开关可能通过接地线给测试带来噪声干扰。
其中第3条是关键中的关键。接地线过长，其电感效应将给测量系统引入额外的噪声，如下图所示。
