NHR-5620系列数字显示容积仪
概述
NHR-5620系列数字显示容积仪可对工业现场各类规则、不规则罐体的液位进行采集、显示并转换成对应罐体的容积，适用于对各种过程参量进行监测、控制、采集等。
★双屏LED数码显示， 具备11种信号输入功能，测量精度为0.2％级
★可对各种形状罐体进行液位〈=〉容积转换测量控制。
★采用查表法进行运算 ，可对规则或不规则罐体实现高精度的液位〈=〉容积显示控制。
★可带两路模拟量变送输出。
★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
★仪表可带RS232C打印功能，具有手动、定时、报警打印功能。
★带DC24V馈电输出，为现场变送器配电。
★输入、输出、电源、通讯相互之间采用光电隔离技术。
★参数设定密码锁定，参数设置断电永久保存，具备参数恢复系统原始设置功能。
仪表面板

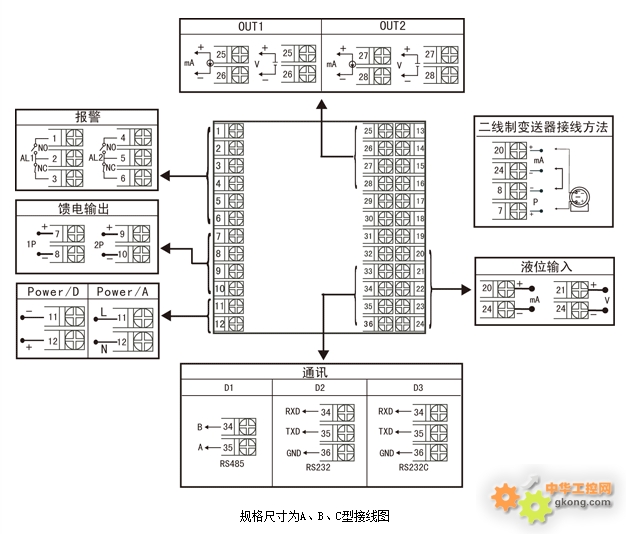

仪表接线图
仪表选型
NHR-5620□-□-□/□-□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
| ①规格尺寸 |
②输入分度号 |
| 代码 |
宽*高*深 |
代码 |
分度号(测量范围) |
A
B
C |
160*80*110mm(横式)
80*160*110mm(竖式)
96*96*110mm(方式) |
25
26
27
28
29
30
31
32
33
34
35
56 |
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切换)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
特殊规格 |
| ③变送输出1(OUT1) |
| 代码 |
输出类型(负载电阻RL) |
X
0
1
2
3
4
5
8 |
无输出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
0-10V(RL≥4KΩ)
特殊规格 |
| ④变送输出2(OUT2) |
⑤报警(继电器接点输出) |
| 代码 |
输出类型(负载电阻RL) |
代码 |
报警限数 |
X
0
1
2
3
4
5
8 |
无输出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
0-10V(RL≥4KΩ)
特殊规格 |
X
1
2
3
4 |
无输出
1限报警
2限报警
3限报警
4限报警 |
| ⑥通讯输出 |
⑦馈电输出 |
| 代码 |
通讯接口(通讯协议) |
代码 |
馈电输出(输出电压) |
D1
D2
D3 |
RS-485通迅接口(Modbus)
RS232通迅接口(Modbus)
RS232C打印接口 |
X
1P
2P |
无输出
1路馈电输出
2路馈电输出
如“2P(12/24)”表示第一路12V，第二路24V馈电输出。 |
| ⑧供电电源 |
⑨备注 |
| 代码 |
电压范围 |
无备注可省略 |
A
D |
AC/DC 100-240V(50/60Hz)
DC 20-29V |
| 备注 |
1、标配的RS232接口是用于容积换算的通讯接口，RS485与RS232C打印接口不能与RS232通讯接口同时选择；建议客户下单时提供容积仪的容积与液位的关系式。
2、选型时请根据接线图来选择功能，有的功能在同组端子上只能选择其中一种功能。
3、选型时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-5620A-27-0/X/2/D2/X-A |
