单通道、双通道。
热电阻、热电偶、毫伏输入。
模拟量、RS-485、继电器接点信号输出。
输入/输出/电源三隔离。
传输精度±0.2%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
概述
给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电压或电流信号，经本隔离器转换成所需的输出信号至控制系统。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场一次仪表提供电源、信号隔离、信号转换、信号分配、信 号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。
接线图

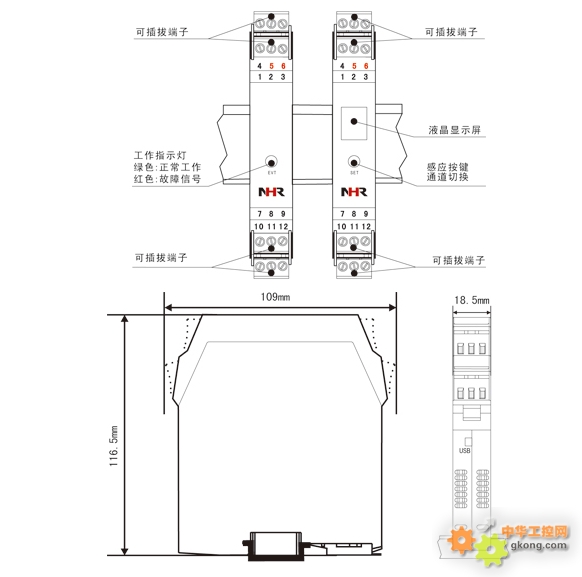

结构外型图
技术参数
| 输入 |
| 输入信号 |
热电阻、热电偶、毫伏信号(订货时确定或配置编程器自行编程) |
| 输出 |
| 输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 |
电流型RL≤500Ω，电压型RL≥250KΩ (需要更高负载能力时，请在订货时说明) |
| 报警输出 |
继电器，容量：DC30V/2A，AC125V/0.6A |
| 通讯 |
MODBUS-RTU协议，RS-485传输距离≤1000米。 |
| 电源 |
| 电源 |
DC24V(±10%)，AC100-265V(50/60Hz) |
| 功耗 |
DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W
AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W |
| 其它参数 |
绝缘强度
(输入/输出/电源之间) |
2500Vrms (1 min，无火花) |
| 工作温度 |
0～50℃ |
| 相对湿度 |
≤85%RH |
| 温度漂移 |
＜50ppm/℃ |
| 安装方式 |
35mmDIN导轨安装 |
| 安装尺寸 |
18.5*109*116.5mm (宽*高*深) |
| 测量精度 |
0.2%FS±1字 |
| 响应时间 |
单路≤0.5S，双路≤1S |
| 重量 |
约140克 |
仪表选型
| |
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
| M3 系列温度变送器 NHR-M32 |
- |
□ |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
|
↓
X
Y
|
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D |
| 7 |
<显示方式> |
|
| 无显示 |
| 液晶显示 |
| 8/9 |
<输入> |
|
|
| 通道I/通道II (从列表中选择代码) |
| 代码 |
类型 |
| 00 |
热电偶B（400～1800℃） |
| 01 |
热电偶S（0～1600℃） |
| 02 |
热电偶K（0～1300℃） |
| 03 |
热电偶E（0～1000℃） |
| 04 |
热电偶T（-200.0～400.0℃） |
| 05 |
热电偶J（0～1200℃） |
| 06 |
热电偶R（0～1600℃） |
| 07 |
热电偶N（0～1300℃） |
| 08 |
热电偶F2（700～2000℃）不可切换 |
| 09 |
热电偶Wre3-25（0～2300℃） |
| 10 |
热电偶Wre5-26（0～2300℃）不可切换 |
| 11 |
热电阻Cu50（-50.0～150.0℃） |
| 12 |
热电阻Cu53（-50.0～150.0℃）不可切换 |
| 13 |
热电阻Cu100（-50.0～150.0℃） |
| 14 |
热电阻Pt100（-200.0～650.0℃） |
| 15 |
热电阻BA1（-200.0～600.0℃） |
| 16 |
热电阻BA2（-200.0～600.0℃） |
| 17 |
0～400Ω线性电阻 全量程 |
| 19 |
30-350Ω远传电阻 全量程 |
| 20 |
0-20mV 全量程 |
| 22 |
0-100mV 全量程 |
| X |
通道II无输入时选择 |
| 10/11 |
<输出> |
|
|
| 输出I/输出II (从列表中选择代码) |
| 代码 |
类型 |
代码 |
类型 |
| X |
无输出 |
4 |
0-20mA |
| 0 |
4-20mA |
5 |
0-10V(不可切换) |
| 1 |
1-5V |
K1 |
继电器接点(仅限于输出II） |
| 2 |
0-10mA |
D1 |
RS-485通迅(仅限于输出I) |
| 3 |
0-5V |
|
(Modbus) |
| 12 |
<电源> |
|
|
| AC100-265V，50/60Hz |
| DC24V （±10%） |
型号举例：
NHR-M32-X-02/02-0/0-A (K/0～1300℃)
三端子温度变送器不带液晶显示，双路输入信号为Ｋ偶，双路输出信号为4-20mA，供电电源为AC100-265V，K偶的输入量程范围为0～1300℃（注：订货时请在选型后标注输入量程范围。特殊功能可订制）
