单通道、双通道、三通道、四通道。
直流电流输入。
直流电流/电压输出。
输入/输出磁隔离。
传输精度(20℃)：0.15%FS。
模块化设计，体积小，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。 |
| 概述 |
| 无源信号隔离器无需外供电源，从输入信号上获取少许能量，实现信号隔离。可以与各种工业传感器、现场仪表配合，取回参数信号，隔离变送传输，满足用户本地监视远程数据的需求。本产品品种分为一进一出、两进两出、三进三出、四进四出，且输入、输出磁隔离。 |

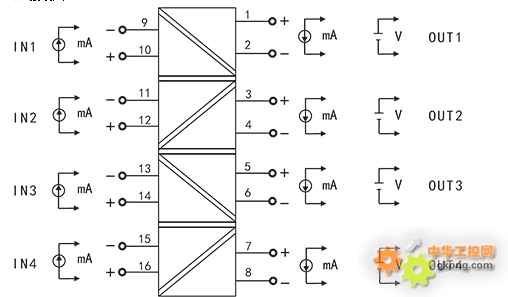

接线图

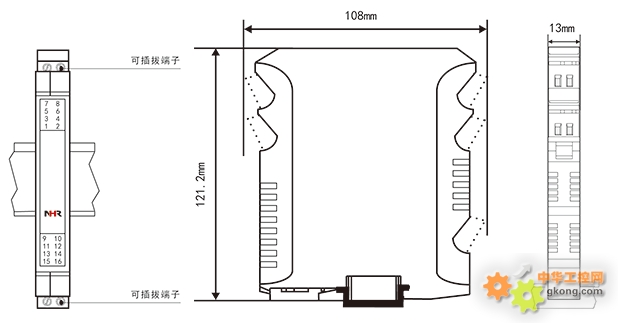

结构外型图
技术参数
| 输入 |
| 输入信号 |
0-20mA，4-20mA |
| 电压降 |
2.5V（I=20mA） |
| 响应电流 |
< 50uA |
| 最大输入/过载输入 |
50mA /100mA |
| 最大输入电压/过载输入电压 |
30V / 30V |
| 极限电压输入 |
33V |
| 输出 |
| 输出信号 |
0-20mA，4-20mA，0-5V，1-5V |
| 电压降 |
2.5V（I=20mA） |
| 最大输出 |
35mA |
| 纹波 |
10mVp-p |
| 其它参数 |
| 传办理精度(20℃) |
0.15%FS |
| 附加误差 |
0.02%*PV /100Ω（注：PV为测量量程值） |
| 温度系数（负载100Ω） |
≤（0.02%*PV）/K/100Ω（注：PV为测量量程值） |
| 截止频率 |
<30Hz |
| 阶跃响应(10%-90%) |
≤2ms |
| 耐压测试 |
输入、输出：2000V AC 1min |
| 工作温度范围 |
-10℃ ~ 70℃ |
| 安装方式 |
35mmDIN导轨安装 |
| 安装尺寸 |
13*108*121.2mm(宽*高*深) |
| 重量 |
约130克 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
| 适用现场设备 |
直流电流源 |
|
| |
仪表选型
备注：
无源信号隔离器可选择一进一出、二进二出、三进三出、四进四出。
输入信号类型只能转换成同比例的输出信号类型。例：当输入选择4-20mA时，输出类型只能选择4-20mA或1-5V。
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
型号举例：NHR-W21-27/27/27/27-0/0/0/0。
无源信号隔离器四进四出，输入信号为：4-20mA，输出信号为：4-20mA。
