产品名称：
|
福建虹润NHR-M23系列配电器
|
|
型 号：
|
NHR-M23-2
|
|
价 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
单通道、双通道。
直流电流输入。
模拟量输出。
24V配电输出。
输入/输出/电源磁隔离。
传输精度(20℃)：0.15%FS。
模块化设计，体积小，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
| 概述 |
| 给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。 |

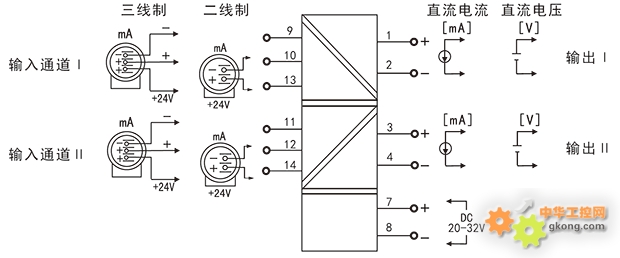

接线图
结构外型图
技术参数
| 输入 |
| 输入信号 |
4-20mA，0-20mA |
| 输入阻抗 |
电流阻抗≤50Ω |
| 最大输入电流 |
≤30mA |
| 配电电压/最大电流 |
19～25 V/≤30mA |
| 输出 |
| 输出信号 |
4-20mA，0-20mA，0-5V，1-5V，0-10V |
| 输出负载 |
4-20mA，0-20mA负载电阻RL≤400Ω |
| |
0-5V、1-5V 负载电阻RL≥250KΩ，0-10V 负载电阻RL≥500KΩ |
| 电源 |
| 电源 |
DC20-32V |
| 功耗 |
单路输出功耗：≤1.5W；双路输出功耗：≤2.6W |
| 其它参数 |
绝缘电阻
(输入/输出/电源之间) |
≥100MΩ（500VDC时） |
绝缘强度
(输入/输出/电源之间) |
2000Vrms (1 min，无火花) |
| 工作温度 |
-10～50℃(无凝露、无结冰) |
| 相对湿度 |
25%～85%RH |
| 保存温度 |
-10～60℃(无凝露、无结冰) |
| 温度漂移 |
0.0075%FS/℃ |
| 安装方式 |
35mmDIN导轨安装 |
| 安装尺寸 |
13*108*121.2mm(宽*高*深) |
| 传输精度（20℃） |
0.15%FS |
| 响应时间 |
≤2ms |
| 重量 |
约130克 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
| 适用现场设备 |
二线制、三线制变送器，直流电流源 |
仪表选型
| |
7 |
|
8 |
|
9 |
|
10 |
|
11 |
| M2系列配电器 NHR-M23 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
↓
□
|
/
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
D |
| 7/8 |
<输入> |
|
| 通道I/通道II(从列表中选择代码) |
| 代码 |
类型 |
| 25 |
0-20mA |
| 27 |
4-20mA |
| X |
通道II无输入时选择 |
| 9/10 |
<输出> |
|
|
| 通道I/通道II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出 |
| 0 |
4-20mA |
| 1 |
1-5V |
| 3 |
0-5V |
| 4 |
0-20mA |
| 5 |
0-10V |
| 11 |
<电源> |
|
|
| DC20-32V |
|
备注:
输入信号类型只能转换成同比例的输出信号类型。例：当输入选择4-20mA时，输出类型只能选择4-20mA或1-5V
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
型号举例：NHR-M23-27/X-0/X-D
配电器一进一出，输入信号为：4-20mA，输出信号为：4-20mA，供电电源为DC20-32V。 |
|
|
|
