单通道(一进一出，一进两出)。
正弦波、三角波、方波等信号输入。
模拟量、RS-485、继电器接点信号输出。
幅值大于200mV。
可选择配电输出。
输入/输出/电源三隔离。
传输精度±0.2%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
福建虹润智能频率转换器概述
福建虹润智能频率转换器将频率信号经隔离整形放大后，变送隔离输出所需的信号，也可向现场的一次仪表提供电 源回路。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统 的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。

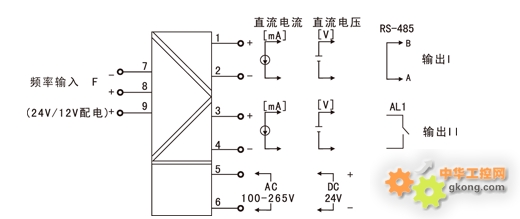

福建虹润智能频率转换器接线图

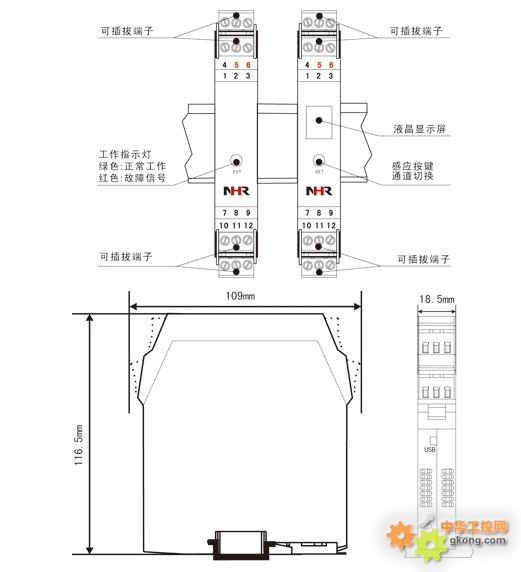

福建虹润智能频率转换器结构外型图
福建虹润智能频率转换器技术参数
| 输入 |
| 输入信号 |
正弦波、三角波、方波，幅值大于200mV |
| 输入阻抗 |
≥200KΩ |
| 输入频率范围 |
1～10000HZ |
| 输入分辨率 |
0.1HZ |
| 输出 |
| 输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 |
电流型RL≤500Ω，电压型RL≥250KΩ （需要更高负载能力时，请在订货时说明） |
| 报警输出 |
继电器，容量：DC30V/2A，AC125V/0.6A |
| 24V配电或馈电输出 |
负载能力30mA （馈电输出时接线端子在10负、11正） |
| 通讯电源 |
MODBUS-RTU协议，RS-485传输距离≤1000米。 |
| 电源 |
| 电源 |
DC24V(±10%)，AC100-265V(50-60Hz) |
| 功耗 |
DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W
AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W |
| 其它参数 |
绝缘强度
(输入/输出/电源之间) |
2500Vrms (1 min，无火花) |
| 工作温度 |
0～50℃ |
| 相对湿度 |
≤85%RH |
| 温度漂移 |
＜50ppm/℃ |
| 安装方式 |
35mmDIN导轨安装 |
| 安装尺寸 |
18.5*109*116.5mm(宽*高*深) |
| 测量精度 |
0.2%FS±1字 |
| 响应时间 |
≤0.3S |
| 重量 |
约140克 |
福建虹润智能频率转换器仪表选型
| |
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
| M3 系列智能频率转换器 NHR-M34 |
- |
□ |
- |
□ |
- |
□ |
/ |
□ |
/ |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
|
↓
X
Y
|
|
|
|
|
|
|
|
|
↓
Hz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
X
V12
V24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D |
| 7 |
<显示方式> |
|
| 无显示 |
| 液晶显示 |
| 8 |
<输入> |
|
|
| 频率信号 |
| 9/10 |
<输出> |
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
代码 |
类型 |
| X |
无输出 |
4 |
0-20mA |
| 0 |
4-20mA |
5 |
0-10V(不可切换) |
| 1 |
1-5V |
K1 |
继电器接点(仅限于输出II） |
| 2 |
0-10mA |
D1 |
RS-485通迅(仅限于输出I) |
| 3 |
0-5V |
|
(Modbus) |
| 11 |
<配电输出> |
|
|
| (从列表中选择代码) |
| 无配电 |
| 12V配电 |
| 24V配电 |
| 12 |
<电源> |
|
|
| AC100-265V 50/60Hz |
|
| DC24V（±10%） |
|
|
| |
型号举例：NHR-M34-Y-HZ-0/0/V24-A(F/0～1000Hz)
三端子智能频率转换器带液晶显示，双路输出信号为4-20mA，带24V配电输出，供电电源为AC100-265V，频率输入范围0～1000Hz。
备注：订货时请在选型后标注输入量程范围及传感器类型；特殊功能可订制。
