DL-LN3X系列自组网多跳无线通信模块
一、产品介绍
DL-LN3X系列模块是北京深联智达科技有限公司新晋推出的无线通信模块，该模块专为需要自动组网多跳传输的应用场合设计。突破了传统自组网多跳不稳定的问题，并解决了丢包严重的现象。相对于其他常见的自组网无线通信解决方案，本方案更加灵活、可靠，可长期稳定工作；用户可以抛开复杂的协议栈和芯片手册，只需要掌握简单的串口通讯便可驾驭无线多跳传输。
二、产品功能

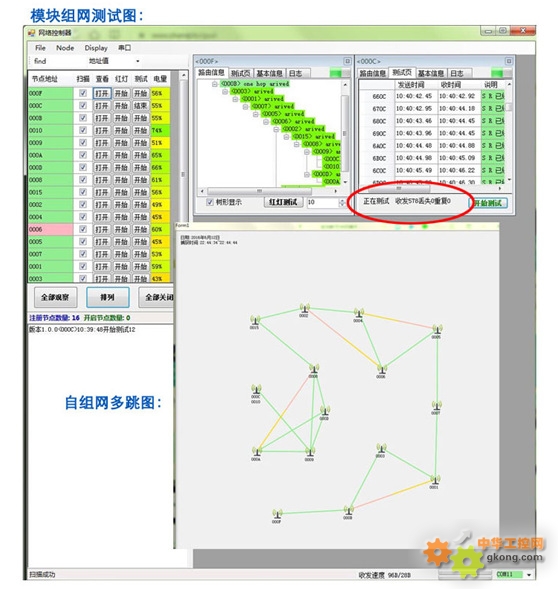

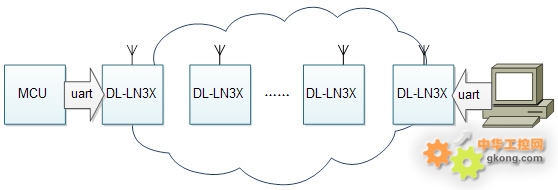

DL-LN3X模块是一种自组网多跳无线通信模块。模块无线频率为2.4GHz~2.45GHz，属于全球免费的无线频段。该模块工作时，会与周围的模块自动组成一个无线多跳网络，此网络为对等网络，不需要中心节点；微控制器（MCU）或者电脑通过Uart告诉模块目标地址和待发送的数据，模块会通过网络选择最优的路径，将信息传输给目标模块，而目标模块将通过Uart输出源地址和上述的数据。
三、产品特点
(1)定向扩散型自组网协议
a.模块上电后会自动组成多跳网状网络，完全不需要用户干预。
b.每个模块都可以给网络中任意一个节点发送数据。
c.带有确认传输功能，无线传输使用CRC校验，最多重传15次。
d.网络中任何节点故障不影响整个网络的运行，具有很强的抗毁性。
e.最大可支持130个模块组成网络，模块地址可通过程序进行修改。
f.单个包长可达63字节，带有数据包缓冲机制。
(2)用户接口简单易学
a.使用uart作为交互接口，波特率可调
b.使用长度可变的包传输数据，使用安全的数据分包协议
c.支持端口分割机制
(3)程序工作稳定
a.操作系统基于线程切片，工作稳定。
b.使用内存池代替栈完成动态内存分配，长期工作不产生内存碎片。
(4)带有指示灯
a.模块带有收/发包指示灯，可以选择开启或关闭。
b.模块带有定位指示灯，可以远程点亮，方便寻找。
四、产品选型
|
产品型号
|
天线接口
|
单跳组网距离
|
|
DL-LN33
|
使用印版天线
|
70米（室外空旷无遮挡测试）
|
|
DL-LN32
|
使用IPEX接口
|
70米（室外空旷无遮挡测试）
|
|
DL-LN32P
|
使用IPEX接口，并板载无线功放
|
500米（室外空旷无遮挡测试）
|
五、产品参数
(1)DL-LN33,DL-LN32,DL-32P相同参数部分:
|
序号
|
参数名称
|
参数值
|
|
1
|
芯片选型
|
CC2530F256
|
|
2
|
工作频段
|
2400~2450MHz（共16信道）
|
|
3
|
通信接口
|
UART串口（支持波特率13种，2400~500000）
|
|
4
|
自组网最大跳数
|
15跳
|
|
5
|
可容纳的点数
|
典型值为130个，当网络趋向于密集时，节点数减少，最小值为96个
|
|
6
|
最大包长度
|
63Byte（包含端口的地址信息）
|
|
7
|
最大发送速率
|
250KBit/s
|
|
8
|
丢包重传次数
|
最多15次，网络负载高时，最少5次
|
|
9
|
空中延时
|
节点间为单跳，小于10mS
|
(2)DL-LN33,DL-LN32,DL-32P不相同参数部分:
|
序号
|
型号
|
参数值
|
|
1
|
DL-LN33
|
单跳组网距离：70米（室外空旷无遮挡测试）
发射功率：4.5dBm
工作电压：2.5V~3.6V
工作电流：小于30mA
天线：印板天线
|
|
2
|
DL-LN32
|
单跳组网距离：70米（室外空旷无遮挡测试）
发射功率：4.5dBm
工作电压：2.5V~3.6V
工作电流：小于30mA
天线：IPEX天线接口
|
|
3
|
DL-LN32P
|
单跳组网距离：500米（室外空旷无遮挡测试）
发射功率：20dBm
工作电压：2.5V~3.6V
工作电流：小于55mA
天线接口：IPEX天线接口, 并板载无线功放
|
六、引脚配置

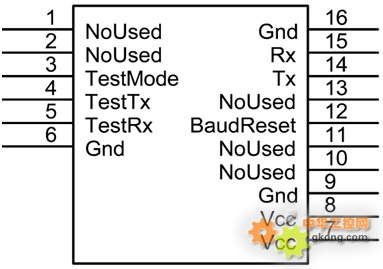

DL-LN33/ DL-LN32/ DL-LN32P模块使用相同的引脚配置，这些模块都设计成了邮票孔电路板的形状，引脚配置如下图：
七、封装信息
(1)DL-LN33封装
八、应用场景
需要用到自动组网多跳传输的场合，如：智能家居、智能抄表、智能灯控、智能农业、智能家居、智能大棚、智能交通、智能照明等。
