济南光宇30mm长微位移传感器GYCWT-30
济南光宇微位移传感器GYCWT-30具有测量精度高，稳定可靠，读数直观准确测量值数字化显示.亦可和电脑使用组成高精度数字化检测系统.可直接连接PLC。
一、技术参数
1.测量范围： 30mm2.显示分辨率：5um、1um、0.5um.
3.重复精度：±1um
4.栅距： 20um（50对线/mm）
5.输出信号：A.B两路或四路方波信号，相位依次相差90度.无绝对参考0位.
6.工作电压：5V±5%（12V±5%.24V±5%）.
7.移动速度：10m/s.
8.工作温度：0 º～40 º
9.标准电缆长度：1.5米.

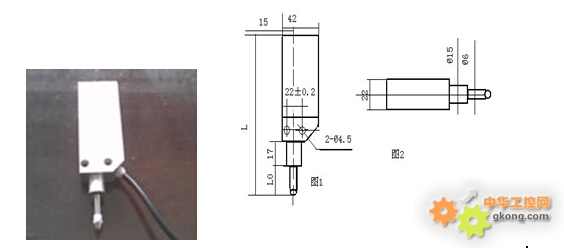

二、外形尺寸 安装尺寸如图1.图2.所示
外形尺寸：长X宽X厚=Lx42x22（mm），L0为测干伸出长度.
|
测量范围
|
0~10
|
0~20
|
0~30
|
0~40
|
0~50
|
|
L
|
130
|
160
|
190
|
220
|
250
|
|
L0
|
23
|
33
|
43
|
53
|
63
|
三、方波输出信号接线表
|
导线颜色
|
红
|
黑
|
蓝
|
绿
|
白
|
黄
|
屏蔽铜线
|
|
两路信号
|
+5V
|
0V
|
A
|
B
|
-
|
-
|
接地
|
|
四路差分
|
+5V
|
0V
|
B
|
B\
|
A
|
A\
|
接地
|
四、使用安装
方形结构使用安装测杆朝下或水平放置.以螺钉固定.固定孔中心距为22±0.2㎜.或以Ø15轴夹紧. 如图1.图2所示
