福建虹润NHR-M35智能开关量隔离器
福建虹润NHR-M35智能开关量隔离器
单通道、双通道。
触点开关，接近开关输入。
继电器，晶体管输出。
输入-电源、输出-电源磁隔离
输入-输出光电隔离。
模块化设计，体积小，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
福建虹润NHR-M35智能开关量隔离器概述
福建虹润NHR-M35智能开关量隔离器将接收来的开关量输入信号转换成隔离的开关量信号输出，为外部系统提供所需的开关量控制或报警信号。它具有输入状态检测指示，可进行正反向控制。可以与单元组合仪表及DCS、PLC等系统配套使用。
福建虹润NHR-M35智能开关量隔离器接线图

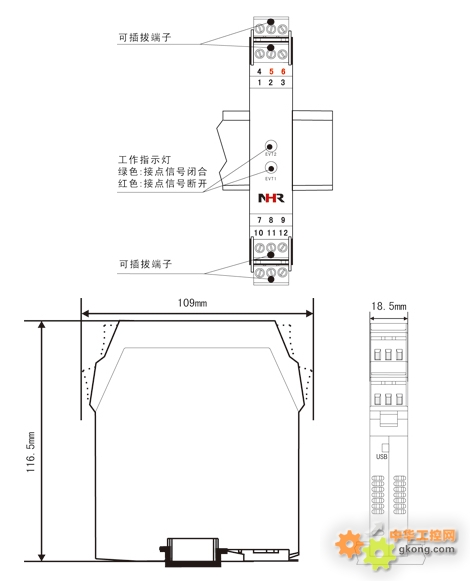

福建虹润NHR-M35智能开关量隔离器结构外型图
福建虹润NHR-M35智能开关量隔离器技术参数
| 输入 |
| 输入信号 |
触点开关、接近开关(频率≤5KHZ) |
|
| 配电电压 |
≈8V(开路时) |
|
| 短路电流 |
≈8mA |
|
| 输出 |
|
| 输出信号 |
继电器或晶体管输出 |
|
| 继电器输出 |
容量：DC30V/2A，AC125V/0.6A |
|
| 继电器响应时间 |
≤5ms |
|
| 晶体管输出电压 |
集电极输出时：高电平VCC（≤30V），低电平≤2.5V
发射极输出时：高电平VCC-2.5V，低电平≤0.5V |
|
| 输入和输出特性（设置为同相控制时） |
|
| 现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮。 |
|
| 现场开关开路或输入回路电流＜1.2mA，输出继电器或晶体管不导通，通道红色指示灯亮。 |
|
| 输入和输出反相控制设置 |
|
| 由面板拨码开关J5设置(详见随机说明书) |
|
| 电源 |
|
| 电源 |
DC24V(±10%)，AC100-265V，50/60Hz |
|
| 功耗 |
DC24V，单路输出功耗：≤0.8W，双路输出功耗：≤1.2W
AC100-265V， 单路输出功耗：≤1.0W，双路输出功耗：≤1.4W |
|
| 其它参数 |
|
绝缘电阻
(输入/输出/电源之间) |
≥100MΩ(500VDC时) |
|
绝缘强度
(输入/输出/电源之间) |
1500Vrms (1 min，无火花) |
|
| 工作温度 |
0～50℃（无凝露、无结冰） |
|
| 相对湿度 |
25%～85%RH |
|
| 保存温度 |
-10～60℃（无凝露、无结冰） |
|
| 安装方式 |
35mmDIN导轨安装 |
|
| 安装尺寸 |
18.5*109*116.5mm(宽*高*深) |
|
| 重量 |
约140克 |
|
| 电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
|
| 适用现场设备 |
触点开关、接近开关 |
福建虹润NHR-M35智能开关量隔离器仪表选型
| |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
| M3 系列智能开关量转换器 NHR-M35 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
|
↓
□
|
/ |
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D |
| 7/8 |
<输入> |
|
| 输入I/输入II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输入 |
| 36 |
开关量 |
| 9/10 |
<输出> |
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出 |
| K1 |
继电器接点 |
| K2 |
晶体管 |
| 11 |
<电源> |
|
|
|
| AC100-265V 50/60Hz |
| DC24V（±10%） |
备注：开关量输入类型有分触点型、TTL型、电流型三种，订货时请在选型后标注输入类型。
型号举例：NHR-M35-36/36-K1/K1-D
三端子智能开关量转换器，双路输入/输出都为继电器接点信号，供电电源为DC24V。
