RS232输入。
RS485输出。
通讯速度自适应(无需跳线选择)。
在一个RS485网络中无中继器，最多接256个模块。
在一个RS485网络中用中继器，最多接2048个模块。
支持多种传输速率和数据格式。
输入-输出光电隔离。
模块化设计，体积小，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
福建虹润隔离通讯转换器概述
福建虹润隔离通讯转换器将RS232信号转换成RS485信号，用于可编程控制器(简称PLC)、DCS、PCS、计算机等控制、数据采集、报警系统的开关量输入扩展。

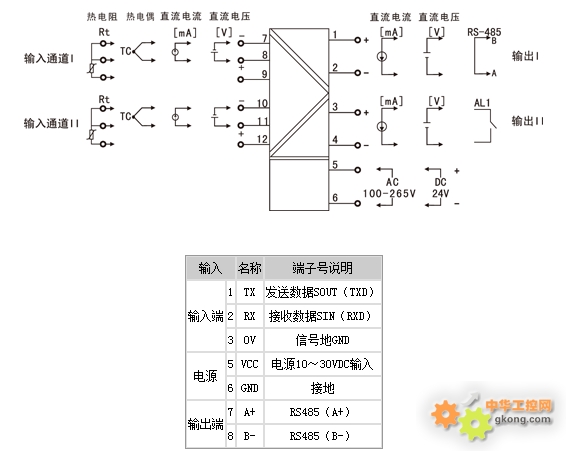

福建虹润隔离通讯转换器接线图

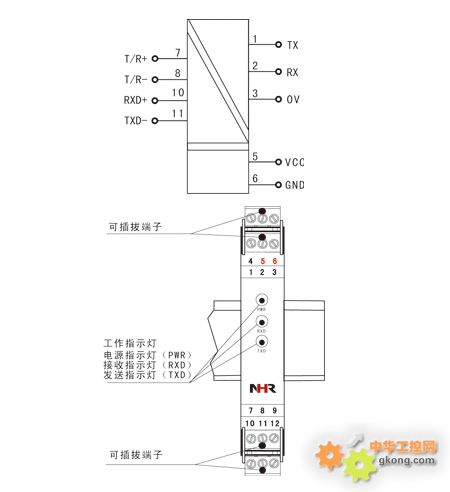

福建虹润隔离通讯转换器结构外型图
福建虹润隔离通讯转换器技术参数
| 输入 |
| 输入信号 |
RS232标准协议 |
| 输出 |
| 输出信号 |
RS485标准协议 |
| 电源 |
| 电源 |
+10～+30VDC |
| 功耗 |
2.0W |
| 其它参数 |
| 隔离电压 |
3000VDC，隔离在RS232旁边 |
| 速率 |
自动转换波特率300～115，200bps |
| 隔离端 |
RS232或RS485 |
| 通信距离 |
2.1Km/9600bps，2.7Km/4800bps，3.6Km/2400bps |
| 工作温度 |
0～50℃（无凝露、无结冰） |
| 相对湿度 |
25%～85%RH |
| 保存温度 |
-10～60℃（无凝露、无结冰） |
| 安装方式 |
35mmDIN导轨安装 |
| 安装尺寸 |
18.5*109*116.5mm(宽*高*深) |
| 重量 |
约140克 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
福建虹润隔离通讯转换器仪表选型
| |
|
7 |
|
8 |
| M3系列隔离通讯转换器 NHR-M37 |
- |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
↓
D2
|
|
|
|
|
|
|
|
|
↓
□ |
| 7 |
<输入> |
|
| RS232通讯 |
|
| 8 |
<输出类型> |
|
|
| （从列表中选择代码） |
|
| 代码 |
类型 |
| D1 |
RS485通讯 |
型号举例：NHR-M37-D2-D1
三端子隔离通讯转换器，RS232输入，RS485输出。
