福建虹润智能高压隔离器
福建虹润智能高压隔离器
直流电压输入
模拟量输出
输入-电源、输出-电源磁隔离
输入-输出光电隔离
传输精度（20℃）：0.1%FS
绝缘强度：5000Vrms；1min
输出快速响应输入，响应时间≤10ms
模块化设计，体积小，功耗低
插拔式端子，便于安装、维护
标准的35mmDIN导轨卡式安装
福建虹润智能高压隔离器概述
福建虹润智能高压隔离器将工业现场的直流电压信号转换成所需信号，经隔离传输到控制室，有效提高工业生产过程自动控制系统的抗干扰能力。

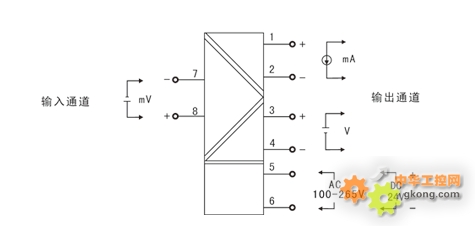

福建虹润智能高压隔离器接线图
福建虹润智能高压隔离器结构外型图
福建虹润智能高压隔离器技术参数
| 输入 |
| 输入信号 |
直流电压 |
| 输入阻抗 |
电压阻抗≥250KΩ |
| 输出 |
| 输出信号 |
模拟量输出 |
| 输出负载 |
电流型RL≤550Ω，电压型RL≥6KΩ(需要更高负载能力时，请要订货时说明） |
| 电源 |
| 供电电压 |
AC100～265V(50/60HZ) ；DC20～29V |
| 功耗 |
≤2W |
| 其它参数 |
| 绝缘电阻 |
≥100MΩ（500VDC时）（输入/输出/电源之间） |
| 绝缘强度 |
5000Vrms（1min，无火花）（输入/输出/电源之间） |
| 工作温度 |
-10～50℃（无凝露、无结冰） |
| 相对湿度 |
10%-90%RH |
| 保存温度 |
-10～60℃（无凝露、无结冰） |
| 温度漂移 |
0.0075%FS/℃ |
| 安装尺寸 |
18.5*109*116.5mm (宽*高*深) |
| 安装方式 |
35mmDIN导轨安装 |
| 传输精度 |
0.1%FS |
| 响应时间 |
≤10ms |
| 重量 |
约140克 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
福建虹润智能高压隔离器仪表选型
| |
|
7 |
|
8 |
|
9 |
| 智能高压隔离 NH-M39 |
- |
□ |
- |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D |
| 7 |
<输入>(从列表中选择代码) |
|
| 代码 |
类型 |
| 20 |
0-20mV |
| 22 |
0-100mV |
| 37 |
-75-75mV |
| 8 |
<输出类型>（从列表中选择代码） |
|
|
| 代码 |
类型 |
| 0 |
4-20mA |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
| 5 |
0-10V |
| 9 |
＜电源＞ |
|
|
| AC100-265V 50/60Hz |
| DC24V (±10%) |
备注：无源信号隔离器只能选择一进一出或二进二出；
输入信号类型只能转换成同比例的输出信号类型
例： 当输入选择4-20mA时，输出类型只能选择4-20mA或1-5V；
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
型号举例：NHR-W31-27/27-0/0
无源信号隔离器二进二出，输入信号为：4-20mA，输出信号为：4-20mA
