单双输入，单双输出。
输出信号类型需指定。
输出信号为模拟量信号、RS485信号或开关量信号。
概述
本产品将来自危险区的电流信号转换成电压、电流、RS485信号或开关量信号，从危险区隔离传送到安全区，该产品需独立供电，输入/输出/电源三隔离。可用在电流信号输出设备。
安全认证
| 证书号 |
CNEx11.0455 |
| 防爆标志 |
【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 |
|
| 端子 |
8-7、11-10 |
| 最大允许电压 |
Um=250V |
| 电压 |
Uo=13.65V |
| 电流 |
Io=9mA |
| 功率 |
Po=31mW |
| 电容 |
Co=0.5μF |
| 电感 |
Lo=150mH |

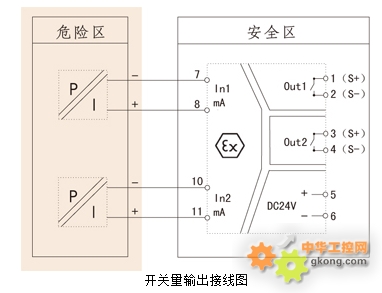

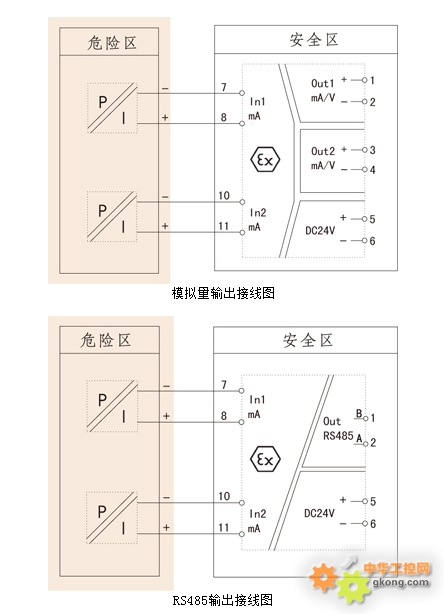

接线图
| 端子号 |
端子说明 |
| 安全区（绿色） |
1 |
OUT1（+）/B |
| 2 |
OUT1（-）/A |
| 3 |
OUT2（+） |
| 4 |
OUT2（-） |
| 5 |
POW（+） |
| 6 |
POW（-） |
| 危险区（蓝色） |
7 |
In1（V-） |
| 8 |
In1（V+） |
| 10 |
In2（V-） |
| 11 |
In2（V+） |
结构外型图
| EVT：工作指示灯：仪表正常工作时，指示灯为绿色；输入信号有故障报警时；指示灯为红色 |
| 35mm导轨式安装，安装时请注意卡位稳定、牢固 |
| 请尽可能垂直安装，以利于仪表内部热量散发 |
技术参数
| 电源 |
| 额定工作电压范围 |
DC24V±10% |
| 功耗 |
RS485输出：≤0.7W
模拟量输出：≤1.4W(单路)，≤1.8W(双路)
开关量输出：≤1.4W |
| 危险侧 |
| 输入信号类型 |
0～5V，1～5V，0～5V开方，1～5开方 (订货时确定或配置编程自行编程) |
| 输入阻抗 |
≥510KΩ |
| 安全侧 |
| 输出信号类型 |
模拟量输出，RS485信号输出，开关量输出 |
| 输出负载特性 |
电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| RS485信号输出 |
传输延时≤10μs，信号传输率≤9.6kbps |
| 开关量输出 |
继电器输出驱动能力：125VAC/0.6A，30VDC/2A
继电器响应时间：＜5ms
晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V
晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V |
| 传输精度 |
0.2%FS |
| 绝缘强度 |
| 本安端与非本安端 |
2500Vrms (1 min，无火花) |
| 环境条件 |
| 工作温度 |
0～50℃(无凝露、无结冰) |
| 相对湿度 |
25%～85%RH |
| 保存温度 |
-10～60℃(无凝露、无结冰） |
| 标准 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
仪表选型
| |
|
7 |
|
8 |
|
9 |
|
10 |
| 电压输入检测端隔离栅 NHR-A31 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
↓
□
|
/ |
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7/8 |
<输入> |
|
| 输入I/输入II (从列表中选择代码) |
| 代码 |
类型 |
| X |
无输入（仅限于第II路） |
| 28 |
0-5V |
| 29 |
1-5V |
| 34 |
0-5V开方 |
| 35 |
1-5V开方 |
| 9/10 |
<输出> |
|
|
| 输出I/输出II (从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出（仅限于第II路） |
| 0 |
4-20mA |
模拟量输出 |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
| 5 |
0-10V（不可切换） |
| D1 |
RS485输出（仅限于第I路） |
485输出 |
| K1 |
继电路接点 |
开关量输出 |
| K2 |
晶体管 |
注：仪表带两路输出时，有三种模式可选：
a、模拟量输出+模拟量输出
b、485输出+模拟量输出
c、开关量输出+开关量输出
型号举例：NHR-A31-29/29-0/0
电压输入检测端隔离栅，两路输入信号为：1-5V，两路输出信号为：4-20mA。
