概述
NHR-2300系列计数器采用全自动贴片封装工艺，具有很强的抗干扰能力，并具有多种输出功能和控制功能，多种计数模式，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
6位LED数码显示，显示范围宽，并且显示亮度可以调整。
具有A、B两路计数输入，并还可带两路外部事输入。
计数频率可达20KHz。
具备“上下限报警”、“延时报警”、“报警延时复位”功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
具备仪表按键清零功能。
具备仪表上电复位状态设置功能。
输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
面板轻触式按键设置，参数设置断电永久保存。
技术参数
| 输入 |
| 输入信号 |
0～20KHz |
| 测量精度 |
±1个脉冲 |
| 测量范围 |
0～999999 |
| 输出 |
| 输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 |
电流型≤500Ω，电压型≥250KΩ |
| 报警输出 |
继电器，容量：AC220V/2A,DC24V/2A |
| 通讯 |
MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps |
| 电源 |
| 电源 |
DC20-29V，AC/DC100-240V 50/60Hz |
| 功耗 |
≤5W |
| 其它参数 |
绝缘电阻
(输入/输出/电源之间) |
≥100MΩ（500VDC时） |
绝缘强度
(输入/输出/电源之间) |
1500Vrms（1 min，无火花） |
| 工作温度 |
0～50℃（无凝露、无结冰） |
| 相对湿度 |
25%～85%RH |
| 保存温度 |
-10～60℃（无凝露、无结冰） |
仪表面板

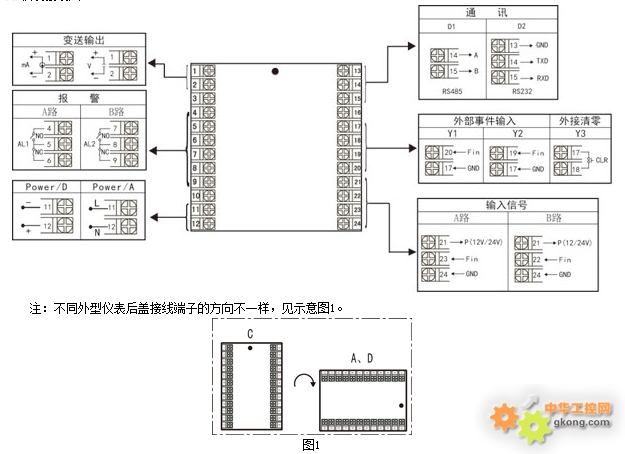

仪表接线图
仪表选型
NHR-2300□-□/□/□/□/□/□/□（）-□
计数器 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
| ①规格尺寸 |
②输入通道 |
| 代码 |
宽*高*深 |
代码 |
输入通道数 |
A
C
D |
160*80*110mm（横式）
96*96*110mm（方式）
96*48*110mm（横式） |
1
2 |
A路输入
A/B两路输入 |
| ③变送输出 |
④报警输出 |
| 代码 |
输出类型 |
代码 |
报警路数 |
X
0
1
2
3
4
8 |
无输出
4～20mA
1～5V
0～10mA
0～5V
0～20mA
特殊规格 |
X
1
2 |
无输出
A路报警
A/B两路报警 |
| ⑤通讯输出 |
⑥外部事件输入 |
| 代码 |
通讯接口（通讯协议） |
代码 |
外部事件输入 |
X
D1
D2 |
无输出
RS485通讯（Modbus RTU）
RS232通讯（Modbus RTU） |
X
Y1
Y2 |
无外部事件输入
外部事件输入1（可定制）
外部事件输入2（可定制） |
| ⑦外部清零 |
⑧馈电输出 |
| 代码 |
外部清零 |
代码 |
馈电输出（输出电压） |
X
Y3 |
无外部清零
外部清零 |
X
P |
无输出
馈电输出如“P(24)” 表示24V馈电输出 |
| ⑨供电电源 |
| 代码 |
电压范围 |
|
|
A
D |
AC/DC100～240V，(50/60HZ)
DC20～29V |
|
|
备注：
型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
型号举例：
NHR-2300A-1/0/1/X/Y1/Y3/X-A
NHR-2300C-2/0/2/D1/X/X/X-A
