概述：
USB/PPIM+ 是 USB 接口的智能多主站 PPI 编程电缆（ PPI Multi-Master Cable ），实现 USB 到 RS485的电平转换和各种 PPI 协议转换。目前市场上众多的廉价 USB/PPI 是通过将 USB 转换成虚拟串口（ COM 口）来通信的，俗称“伪 USB 接口”，这种电缆只是 USB 到 RS485 的电平转换，只能支持普通 PPI 协议。而USB/PPIM+ 是真正的 USB 接口电缆，不需安装驱动程序，直接使用 STEP7 Micre/WIN 软件中的 USB 选项，支持PPI 、高级 PPI （ Advanced PPI ）、多主站 PPI （ Multiple Master Network ）协议，支持 187.5Kbps 高速通信，并可 在多主站 PPI 网络中持有令牌。

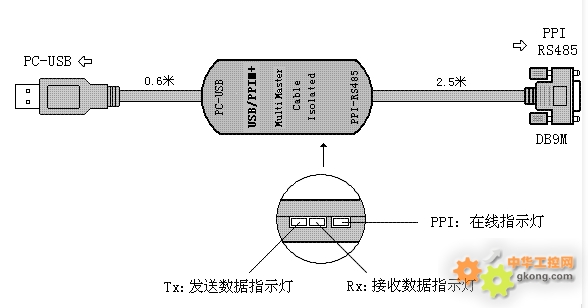

本电缆 100% 兼容西门子原厂的 USB 多主站电缆 6ES7 901-3DB30-0XA0 ，所不同的是工作电源取自计算机的 USB 端口并经 DC/DC 隔离供电，不再由 PLC 端口供电，这样一来就易于延长 RS485 端的通信距离而无需考虑供电问题。转换盒上的发光二极管指示数据的收发状态。
USB/PPIM+除可以与S7-200PLC通信外，并支持与西门子触摸屏通信。
USB/PPIM+ 电缆是面向工业设计的光电隔离型电缆，并在 RS485 和 USB 端口均设有浪涌保护和防雷击保护电路，可任意带电插拔，适用于西门子 S7-200 全系列 PLC ，特别适合于干扰较大易损坏通信口的工业现场，电路中的各种保护措施保证了系统的安全运行。

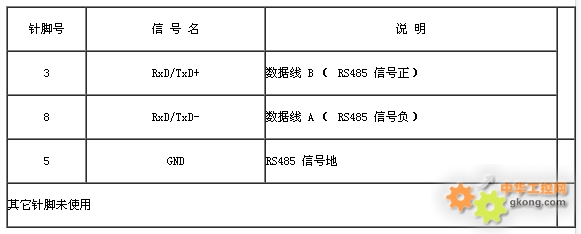

USB/PPIM+ 电缆的 RS485 端口 DB9M 针脚信号定义
特性及技术参数：
• 支持 USB/PPIM+ 的操作系统： Windows2000/Windows XP
• 支持 USB/PPIM+ 的编程软件版本： STEP7 Micro/WIN V4.0 SP3及以上版本，无需安装驱动程序，直接使用Local Connection 选择中的 USB 选项。
• USB 完全兼容 USB V1.1 和 USB V2.0 规范
• USB 总线供电， 5VDC ，耗电约 100mA ，带有过流保护
• 光隔离电压： 1000VDC （最高可做到 3000VDC ，订货时需声明）
• USB 端口具有防浪涌保护， RS485 端口具有 500W 防雷击保护和过流保护
• 支持 PPI 波特率： 9.6Kbps 、 19.2Kbps 、 187.5Kbps
• 支持通信协议： PPI 、 Advanced PPI （高级 PPI ）、 Multiple Master Network （多主站 PPI ）
• 支持长距离通信， RS485 端最大通信距离 2 公里 （ 9.6Kbps 时）、 1 公里 （ 187.5Kbps 时）
• 每台 PC 只支持一根 USB 编程电缆
• 工作温度： -20 ～ + 75 ℃
• 电缆长度： 3 米 ，颜色：黑色
使用方法：
• 进入 STEP7 Micro/WIN 编程软件中的“设置 PG/PC 接口”，选中“ PC/PPI cable （ PPI ）”条目后点击
“ Properties… ”按钮。
• 在“ Local Connection ”的下拉框中选中“ USB ”选项。
• 在“ PPI ”的 Station Parameters 设置中进行如下设置： Address ： 0 ， Timeout ： 1s
在“ PPI ”的 Network Parameters 设置中根据你的需要可选择以下通信协议的任何一个：
高级 PPI ：勾选 Advanced PPI 复选框；
多主站 PPI ：勾选 Multiple Master Network 复选框；
普通 PPI ：不勾选以上二个复选框，这是默认的选项。
选中波特率下拉框中的波特率一个波特率，使之与 PLC 的波特率相同，如不知道 PLC 的波特率则可任意选择一个数值。
点击“ OK ”按钮回到主菜单界面。

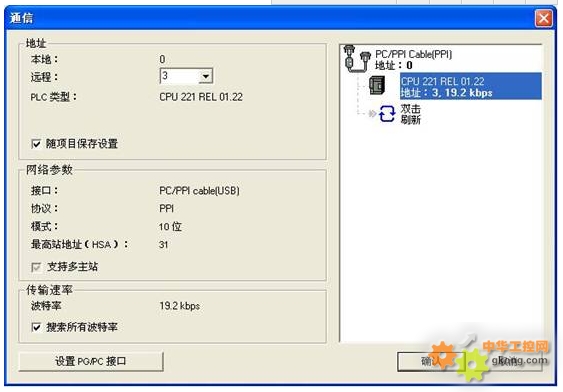

• 点击主菜单界面的“通信”按钮进入连接 PLC 界面，勾选“搜索所有波特率”复选框，然后双击“双击刷新”，经过一会儿搜索后将出现与电缆连接的 PLC 型号和地址等信息，这表示已与 PLC 建立连接，点击“确认 ”按钮后即可进行上载、下载程序可监控等操作。
注：要与西门子最新推出的 S7-200CN CPU 正常编程通信，必须满足以下条件：
1 、使用编程软件 STEP 7-Micro/WIN V4.0 SP3 以上版本
2 、将编程软件的工作环境设置为中文状态
USB/PPIM+ 多主站编程电缆已不再支持早期的 CPU21X 系列V1.10版本以前的PLC 。
USB/PPIM+ 多主站编程电缆不支持自由口通信和 MODEM 通信。
USB/PPIM+还可以通过STEP7 Micro/WIN软件与PROFIBUS从站模块EM277通信，在“设置PG/PC接口”中仍然选择“PC/PPI Cable”，勾选“多主站PPI”，每次变更波特率设置后需将EM277重新上电。使用方法与PPI端口通信完全相同。
远距离通信：

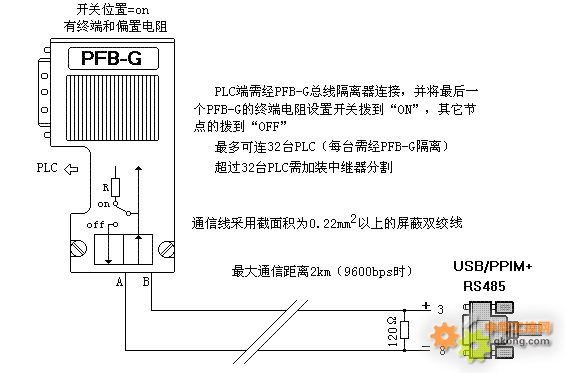

USB/PPIM+ 编程电缆与 PLC 的最大通信距离可达 2 公里（ 9.6Kbps 时）或 1 公里（ 187.5Kbps ），这时需在电缆的 RS485 端口（ DB9 Male ）的 3 、 8 脚之间并接 120 欧终端电阻以消除信号反射，并在 PLC 端加装 PFB-G 总线隔离器，通信线采用截面积为 0.22mm 2 以上的屏蔽双绞线。电缆超过规定长度时可在总线中间加装 RS485 中继器（型号： E485GP ，四星电子出品）进一步延长通信距离。
由于 USB/PPIM+ 电缆的工作电源全部由计算机的 USB 端口提供，所以延长 RS485 端的电缆长度时就不需要考虑供电的问题了，这一点明显优于西门子的同类产品。
注：不能延长 USB 接口的电缆。
