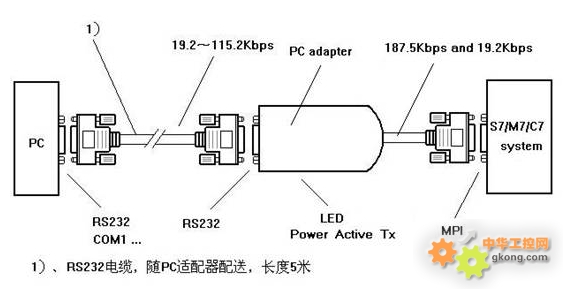

PC/MPI+ 适配器也称为 PC 适配器（ PC Adapter ），实现 RS232 到 RS485 接口的电平转换和 RS232 到MPI （MultiPoint Interface）协议的转换，用于连接 S7-300/400PLC 的 MPI 口（RS485）和 PC 的 COM 口（ RS232 ）。
PC/MPI+ 是面向工业设计的光电隔离型适配器，在 RS232 端口和 RS485 端口均设有浪涌保护和防雷击保护电路，可任意带电插拔，适用于西门子 S7-300/400 全系列 PLC 及其它带有 MPI 接口的装置，特别适合于干扰较大易损坏通信口的工业现场，电路中的各种保护措施保证了系统的安全运行。
德阳四星电子生产的PC/MPI+ 适配器可连接 S7-300/400PLC 与第三方触摸屏通信，如 eView 、威纶、昆仑通态等触摸屏。
特性及主要技术参数：
• 电源：由 PLC 的 MPI 端口 24VDC 供电，功耗约 1W ，带过流保护和浪涌保护
• 隔离电压 : 1000VDC （最高可做到 3000VDC ，订货时需声明）
• RS232 端口具有防浪涌保护， RS485 端口具有 500W 防雷击保护和过流保护
• RS232 端口波特率： 9.6Kbps ～ 115.2Kbps 标准波特率自动适应
• MPI 端口波特率： 187.5Kbps 和 19.2Kbps 自动适应
• 支持 PLC 连接第三方触摸屏通信

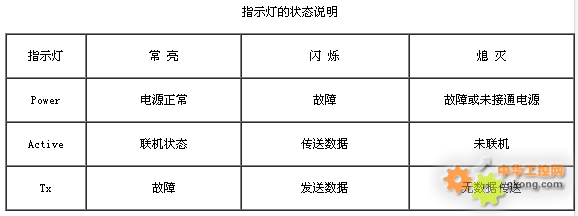

• 带有电源指示灯、联机指示灯和数据传送指示灯
• 工作温度 :-20 ～ 75 ℃
• 外形尺寸： 103 × 50 × 26 ，连接 RS232 电缆后的总长度： 5.5 米

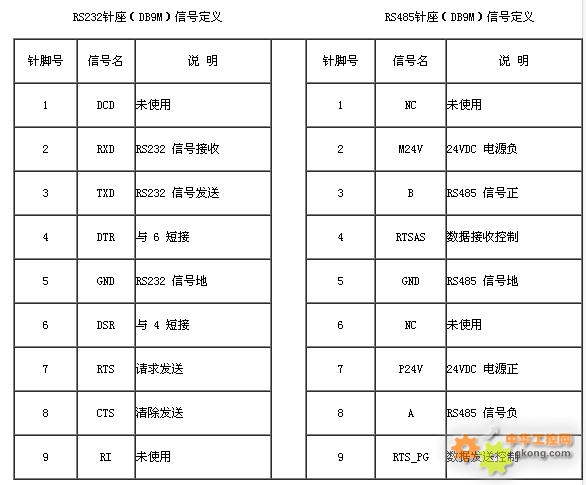

适配器的 RS232 端口和 RS485 端口针脚信号定义：
STEP7 软件的设置：
进入 STEP7 编程软件主界面（ SIMATIC Manager ），点击“ Options ”菜单下的“ Set PG/PC Interface… ”选项进入 PG/PC 设置界面。
• 双击“ PC Adapter （ MPI ）”进入 RS232 和 MPI 接口参数设置。本适配器不支持“ PC Adapter （PROFIBUS ）”选项。
• 单击“ Local Connection ”选项设置 RS232 接口参数，正确选择 PC/MPI+ 连接在电脑上的 COM 口（RS232 ），选择 RS232 通信的波特率 19200bps 或 38400bps 均可， PC/MPI+ 会自动适应所选择的波特率。
• 单击“ MPI ”选项设置适配器 MPI 接口参数，可将波特率设置成 187.5Kbps 或 19.2Kbps 均可，适配器会自动适应 PLC 的 MPI 端口的波特率。其它参数选择为默认值。

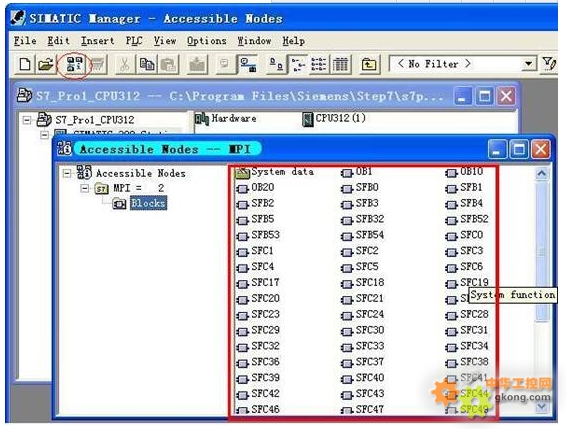

• 联机测试可访问节点： 用 PC/MPI+ 连接 S7-300/400PLC 的 MPI 端口和计算机的 RS232 端口， 点击主菜单界面中如下图红圈中的按钮，出现图中红线框内的数据，则联机测试通过，至此设置完成，可进行联机在线、程序上载、下载、监控等操作。
PC/MPI+ 适配器的远距离通信：
• 延长 RS485 端的距离：
本适配器的 RS485 端口（ MPI ）在 187.5Kbps 波特率下最大通信距离为 1000 米 ，这需要在 RS485 端口的 7 、 2 脚之间单独接入 24VDC 电源，距离超过 1000 米 可在总线中加装 RS485 中继器（型号： E485GP ，四星电子出品）延长通信距离。
图中 120Ω电阻是终端电阻， 1K 电阻是总线偏置电阻，远距离通信时必须按图接入以上电阻。
• 延长 RS232 端的距离：
在 PC/MPI+ 适配器的 RS232 口和 PC 的 RS232 口上安装 RS232 光隔离长线收发器（型号： SC-232 ，四星电子出品），在波特率为 19.2Kbps 时，可延长 RS232 的通信距离到 500 米 ，这个方案是光电隔离的并且不需外接电源。

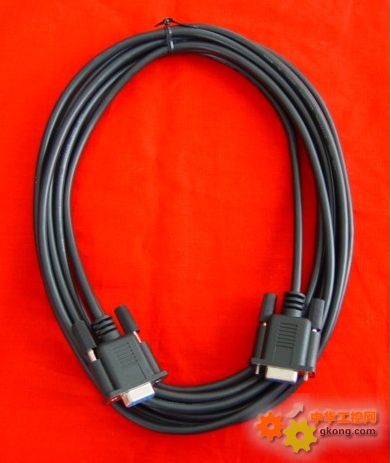

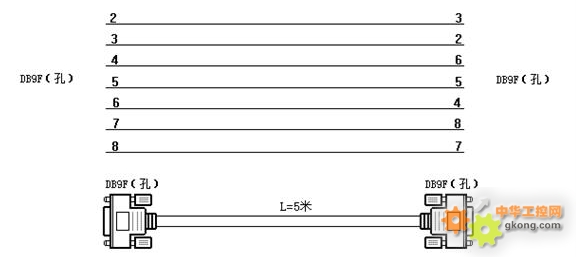

附件： RS232电缆，长度5米，西门子产品号：6ES7901-1BF00-0XA0，该电缆是随产品配送的，用户并不需要另外购买，RS232电缆的连线图如下：
