三菱Q系列PLC与计算机或GT11/GT15触摸屏通信时采用QC30R2电缆或GT01-C30R2-6P电缆连接PLC的RS232口（编程口，MD6F插座）和计算机或触摸屏的RS232口（DB9M插座）。根据RS232标准，电缆最大长度不能超过15米，超过15米时则不能可靠通信，有时虽然超过15米也能通信，但已经有误码产生，通信已不可靠，特别是在干扰较为严重的工业现场和使用较高波特率如115.2Kbps时。
为实现三菱Q系列PLC与计算机或GT11/GT15触摸屏的远距离通信，四星电子推出了一款针对Q系列PLC的长线驱动器，四星电子将该长线驱动器型号命名为：FS-QC12R4（注：FS为四星电子注册商标FOURSTAR的缩写）。FS-QC12R4为成对使用，将Q系列PLC和计算机或触摸屏的RS232转换成差分的RS422通信，从而实现远距离信号传输，即使波特率为115.2Kbps时也能保证1200米的通信距离，同时在FS-QC12R4的RS422端口和RS232端口设有防雷击和浪涌保护电路，该产品采用MAXIM串口窃电技术不需外接电源，使用一根普通8芯网线作为信号传输线，安装和使用非常方便。

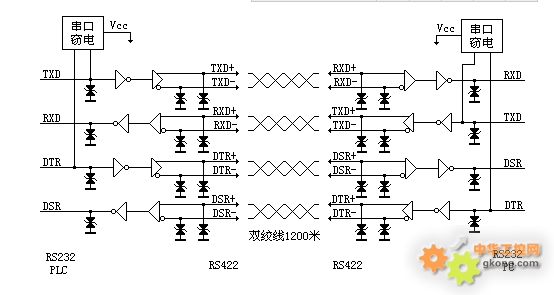

工作原理
如上图所示：将Q系列PLC的RS232接口和计算机或触摸屏的RS232接口转换成差分的RS422接口来传输数据，实现Q系列PLC与计算机或触摸屏的远距离通信，转换电路的工作电源从RS232口的TXD和DTR线上由MAXIM专用电源芯片窃取，在RS422和RS232端口分别设有防雷击保护器和浪涌保护器，以适应工业现场恶劣环境的需要。
主要技术参数
★ 最大通信距离：1200米
★ 波特率：0～250Kbps自动适应
★ 供电：从RS232端口的TXD和DTR输出线上窃电，无需外接电源供电
★ RS422端口500W TVS防雷击保护，RS232端口浪涌保护
★ 带数据收发指示灯（在RJ45插座上）
★ 通信线：5类（或超5类）8芯普通网线或屏蔽网线
★ 工作温度：-40～+85℃
★ 工作湿度：0～90%
★ 外形尺寸：26×26×84（宽×高×长）
★ 重量：150克（单只）
★ 安装方式：直接放入汇线槽中
FS-QC12R4的安装使用
FS-QC12R4为成对使用，一只插入Q系列PLC的RS232通信口（编程口），另一只插入计算机或G11/G15触摸屏的RS232口，二者之间用一条一对一的网线连接起来，网线的最大长度为1200米，连接好以后与使用原QC30R2或GT01-C30R2-6P电缆完全相同。下图是产品的外形结构和RS422端口的信号定义。

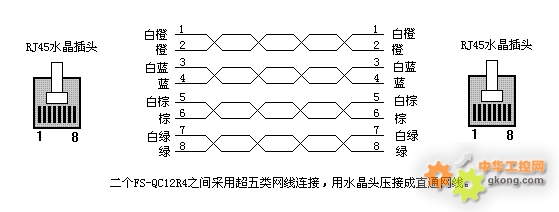

在二个FS-QC12R4的RS422接口（RJ45插座）之间的网线按下图用RJ45水晶插头压接，由于二个FS-QC12R4在内部的接收端已安装有终端电阻，所以外部也就不需要接终端电阻了。
选购网线的注意事项：
现在市场上有许多不法厂家生产劣质网线或冒牌网线，采用劣质材料，其导线电阻很大，因为网线绝大多数应用在以太网，通常只使用了其中4根导线，这些厂家就将通常不使用的4根导线用劣质材料制作，其电阻巨大，有的单线百米直流电阻达到100多欧！简直就不是导线，像这样的网线是不能使用的。
请购买名牌大厂生产的网线（注意，有许多是假冒的），购买网线时请务必做一下测试，合格的网线其每根单线百米电阻都为10欧左右，不会超过13欧，否则就是不合格的网线。
FS-QC12R4包装盒内包含以下物品：
FS-QC12R4长线驱动器 1对（二只）
产品使用手册1份
