概述：
USB-SC09-FX 是通过 USB 接口提供串行连接及 RS422 信号转换的编程电缆，在电脑中运行的驱动程序控制下，将电脑的 USB 接口仿真成传统串口（俗称 COM 口），从而使用现有的各种编程软件、通信软件和监控软件等应用软件。本电缆的工作电源取自 USB 端口，不再由 PLC 的编程口供电，转换盒上的双色发光二极管指示数据的收发状态。
USB-SC09-FX 编程电缆适用于三菱 FX2N/FX1N/FX0/FX0N/FX0S/FX1S/FX3U…… 等编程口为 MD 8F 圆形插座的 FX 系列 PLC ，并可替代 FX-232AW 通信模块，支持最大通信距离 2 公里。
对于三菱 A 系列 PLC 和所有 FX 系列 PLC （包括老产品 FX2/FX 2C ）请选用支持 A 系列和 FX 系列的编程电缆 USB-SC09 。

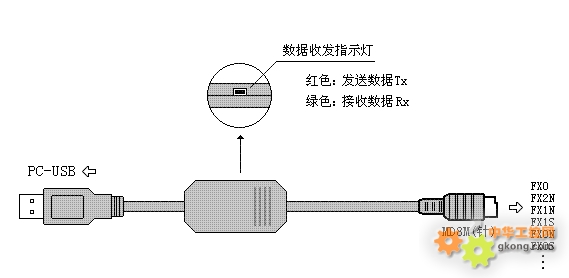

USB-SC09-FX 电缆外形结构：
特性及技术指标：
• 支持 USB-SC09-FX 的操作系统： Win2000/WinXP （ WinNT4/95/98/Me/DOS 不支持）
• 支持 USB-SC09-FX 的编程软件版本： FXGP/WIN V1.0 、 GPP V4.0 、 GX Developer V7.0 及以上版本
• 完全兼容 USB V1.1 和 USB CDC V1.1 规范
• USB 总线供电，消耗电流约 50mA
• 波特率： 300bps ～ 1Mbps 标准波特率自动适应
• 支持 UART 数据格式：数据位： 5 、 6 、 7 、 8 ，停止位： 1 、 2 ，校验位：odd/even/no parity
• 支持长距离通信，最大通信距离 2 公里 （ 9600bps 时）
• 每台 PC 只支持一根 USB 编程电缆
• 工作温度： -20 ～ + 75 ℃
• 电缆长度： 2.5 米，颜色：黑色
使用方法：
USB-SC09-FX 编程电缆需要安装 USB 设备驱动程序才能使用，这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的说明文档资料，此处不再赘述。
驱动程序安装完成后，在 Windows 的设备管理器中将出现 USB-SC09-FX 编程电缆对应的 COM 口，只需在编程软件或其它应用软件中选择该 COM 口即可，其它通信参数使用默认设置，接下来的使用同传统的 RS232 口编程电缆完全相同。
远距离通信：

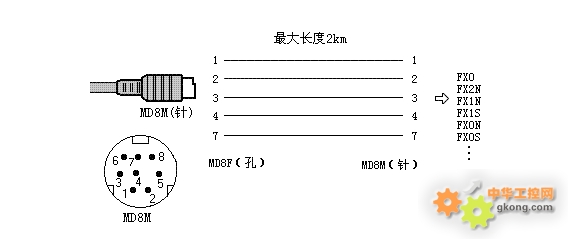

USB-SC09-FX 编程电缆与 PLC 的最大通信距离可达 2 公里（ 9600bps 时），用户需按下图自制延长电缆，通信线采用截面积为 0.22mm2 以上的屏蔽双绞线。距离超过 2000 米 时可在线路中加装 RS422 中继器（型号： E485GA ，四星电子出品）延长通信距离。
注：不能延长 USB 接口的电缆。
因 USB-SC09-FX 和 PLC 内部已安装有终端电阻，所以外部接线时无需再接终端电阻。
