FX-485AW是FX-232AW、FX-232AWC、FX-232AWC-H等的升级换代产品。由德阳四星电子研制生产并命名，三菱并无此产品。在三菱FX系列PLC与上位机的通信应用中，通常使用SC-09编程通信电缆或FX-232AW通信模块，它们仅支持近距离通信，一般为十几米。FX-485AW是德阳四星电子研制生产的专用于三菱FX系列PLC编程口（RS422）转RS485/232的接口模块，实现将PLC的编程口（RS422）转换成二线的RS485信号进行远距离传输，最大通信距离可达2公里，内部采用光电隔离抗干扰设计并内置防雷击浪涌保护电路，特别适合恶劣的工业环境。
四星电子同时在FX-485AW上设计了RS232接口，以满足PLC与上位机的近距离通信并可完全替代FX-232AW、FX-232AWC、FX-232AWC-H、SC-09等，使用更为方便。
主要技术参数：
● 适用PLC：三菱FX0N/FX1N/FX2N/FX3U......系列PLC，不支持A系列和Q系列PLC
● 供电：5VDC，60mA.max，由PLC编程口供电，内部带过流保护电路
● PLC编程口与FX-485AW的RS485/232口光电隔离电压：1000VDC （最高可做到 3000VDC ，订货时需声明）
● 通信速率：FX-485AW本身的通信速率：RS485口：0～500Kbps任意波特率自适应；RS232口：0～230Kbps任意波特率自适应
● 最大通信距离：RS485口：2000米（9.6Kbps时）；1000米（115.2Kbps时）， RS232口：15米
● 接口保护：
电源接口：过流保护；
RS422接口：±15KV防静电保护和齐纳管防浪涌保护；
RS232接口：±15KV防静电保护和齐纳管防浪涌保护；
RS485接口：±15KV防静电保护、500W TVS防雷击（浪涌）保护和防60V连续过电压的自恢复保护
● RS485集成终端和偏置电阻、数据收发指示灯
● 工作温度：-40～+85℃，相对湿度：5%～95%无结露
● 外形尺寸：85×55×25（长×宽×高），标准导轨安装

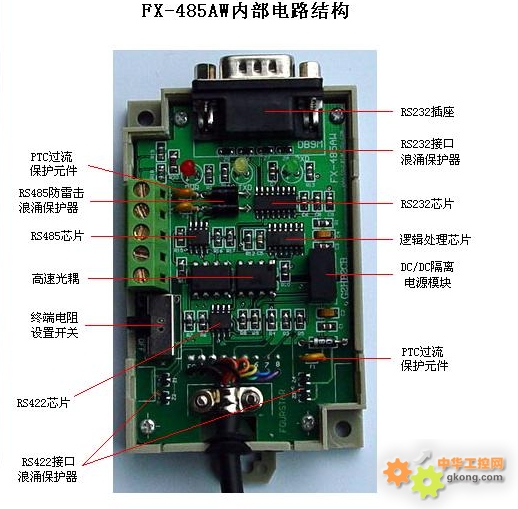

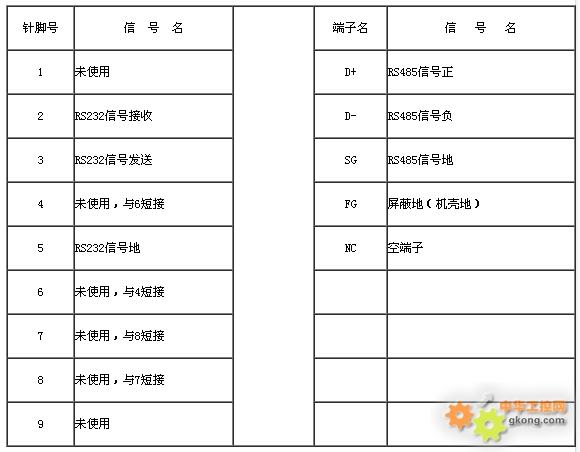

产品外形和端子信号定义：
指示灯：
PWR：电源指示灯，正常时PLC通电后常亮。
TXD：PLC发送数据时闪烁，没有发送时熄灭。
RXD：PLC接收数据时闪烁，没有接收时熄灭。
终端电阻开关：
在FX-485AW的左侧面有一个RS485终端电阻设置开关，当开关拨到OFF位置时断开内部的终端电阻，当开关拨到R位置时接入内部的120欧终端电阻。

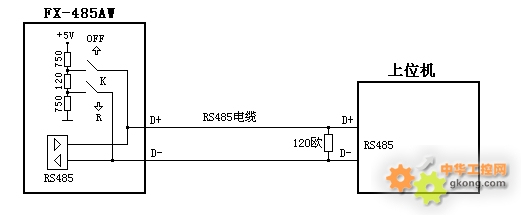

长距离通信时，为了消除或减小信号的反射，须在RS485总线的起点和终点均接入终端电阻，一般来讲，距离超过50米时需接入终端电阻。如下图所示：
FX-485AW的应用
FX-485AW的使用非常简单，只需将MD8M圆形插头插入PLC的编程口即可，其工作电源由PLC的编程口供给，本产品是按二进制bit位透明传输和任意波特率自动适应，因此无需进行任何设置，适合PLC编程通信口原有的任何通信协议。上位机可以是带RS485或RS232接口的计算机、触摸屏等工控设备，支持编程软件、组态软件和监控软件等。
一、使用RS232接口连接上位机：
使用FX-485AW上的RS232接口可就近连接上位机的RS232接口，用户需按下图自制一条RS232通信电缆，最大长度为15米。
如上位计算机只有USB接口，可经USB到RS232的转换后再连接PLC。推荐使用四星电子生产的USB转RS232，型号：USB-CIF31。
二、使用RS485接口连接上位机：

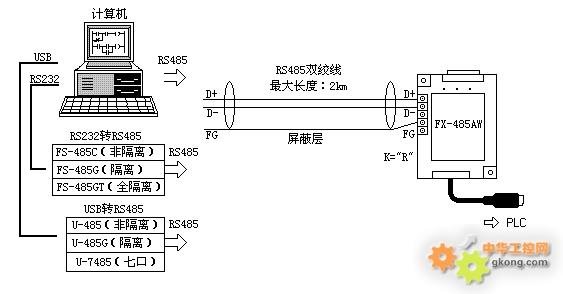

使用FX-485AW上的RS485接口可连接上位机的RS485接口进行长距离通信，最大通信距离因使用的波特率不同而不同：9.6Kbps时最大通信距离为2000米；115.2Kbps时最大通信距离为1000米。

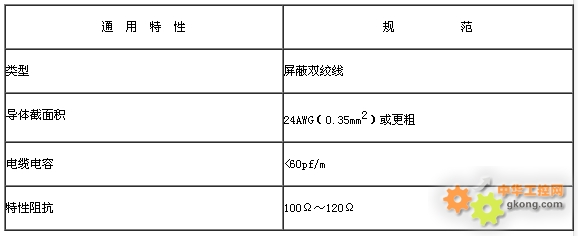

通信线采用普通屏蔽双绞线（截面积不小于0.35mm2）。电缆的屏蔽层须接到FX-485AW的FG（屏蔽）端子上。
上位机的RS485口可以是：上位机本身自带的RS485接口、插槽式RS485接口板、RS232/RS485转换器、USB/RS485转换器等，有的产品有内置终端电阻，需将终端电阻设置开关拨到“R”位置，有的没有内置终端电阻则需用户自行外接120欧终端电阻。
推荐使用四星电子生产的以下转换器：
RS232/RS485转换器型号：
FS-485C：无需外接电源，非隔离，防雷击。
FS-485G：从RS232侧5VDC供电，RS232信号与RS485信号隔离，防雷击。
FS-485GT：9～40VDC宽电压供电，电源与RS232、电源与RS485、RS232与RS485全隔离，防雷击。
USB/RS485转换器型号：
U-485：USB口供电，非隔离，防雷击。
U-485G：USB口供电，隔离，防雷击。
U-7485：USB转7个RS485，USB口供电，非隔离，防雷击，可连7台PLC。
注：FX-485AW并不能支持多台PLC使用编程口组成RS485网络，因为编程口的通信协议无法设置各PLC的站地址，要实现多台PLC之间的RS485通信请使用FXxx-485-BD接口板。
FX-485AW上的RS232口和RS485口只能使用其中一个，不支持同时使用。
