防雷击光电隔离型三菱FX2N PLC用RS485接口板FX2N-485-BD+
FX2N-485-BD+
防雷击光电隔离型三菱 FX2N PLC 用 RS485 接口板

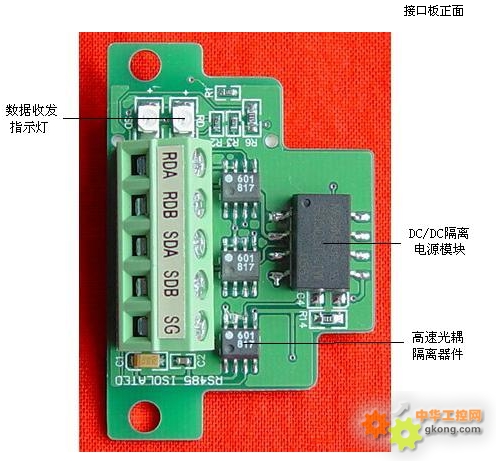

FX2N-485-BD+ 是由四星电子研制的防雷击光电隔离型三菱 FX2N 系列 PLC 用 RS485 接口板，用于替代三菱公司的同类非隔离接口板 FX2N-485-BD ，该产品是在原有非隔离接口板基础上增加了防雷击保护电路和光电隔离电路，其余功能和使用方法完全与原来的非隔离产品相同， FX2N-485-BD+ 特别适合使用于以下场合：
• 干扰较严重的场合，如与变频器通信。
• 各 RS485 节点共模电压较高易损坏通信口的场合。
• 通信线路容易遭受雷击的场合，如架空线、未穿金属管的通信线。
• 需要长距离传输信号的场合。
• 安全规范要求通信必须隔离的场合，如煤矿井上与井下通信、化工易燃易爆场合等。
主要技术参数：
• 隔离电压： 1000VDC （最高可做到 3000VDC ，订货时需声明）
• 内置防雷击浪涌保护器，可重复性浪涌容量： Ipp= 100A （ 10/700us ， 4KV ）
符合标准： ITU-TK20/21 、 VDE 0433 。± 15KV ESD （静电）保护
• 波特率： 0 ～ 115.2Kbps 自适应
• 最大通信距离： 2000 米 （ 9.6Kbps 时）、 1200 米 （ 115.2Kbps 时）
• 通信线：截面积 0.3mm 2 以上屏蔽双绞线
• 带有数据收发指示灯
• 工作温度： -40 ～ + 85 ℃
FX2N-485-BD+ 的使用：
隔离的 FX2N-485-BD+ 接口板的使用与非隔离的 FX2N-485-BD 完全相同，请参考三菱的 FX2N-485-BD 使用手册，此处不再赘述。
45度斜面接线端子，接线非常方便

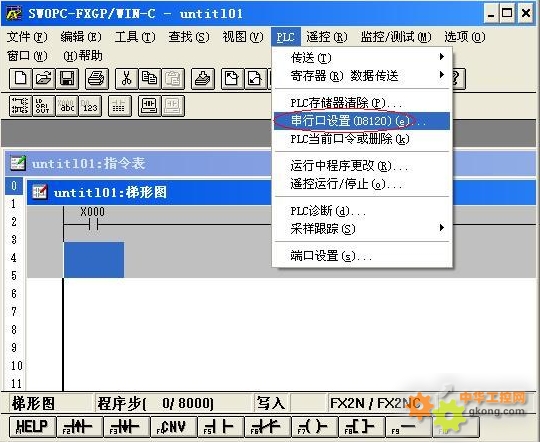

安装FX2N-485-BD+需设置PLC的D8120寄存器，请参照《FX通讯用户手册》。也可使用FXGP/WIN-C编程软件来进行串行口设置，如下图所示，用SC-09编程电缆连接电脑与PLC，在“PLC”下拉菜单中选择“串行口设置（D8120）”。
如下图所示，在“硬件”下拉框中选择“RS-485”，在“控制线”下拉框中选择“H/W mode”。
点击“确认”按钮后将PLC重新上电设置才能生效，如要使用FX2N-422-BD接口板作编程口使用，则需
点击“全部清除”按钮后并将PLC重新上电使D8120寄存器恢复到出厂默认设置。
