一、 产品描述

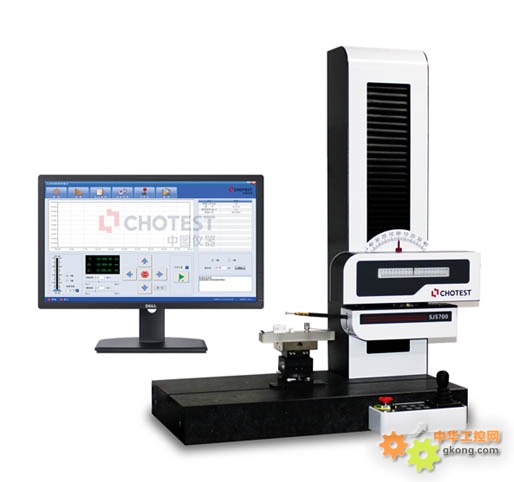

SJ5700粗糙度轮廓测量仪采用高精度光栅测量系统、高精度研磨导轨、高性能非接触直线电机、音圈电机测力系统、高性能计算机控制系统技术，实现对各种工件表面轮廓进行测量和分析。通过高精度研磨导轨、高性能直线电机保证测量的高稳定性及直线度，采用高精度光栅测量系统建立工件表面轮廓的二维坐标，计算机通过修正算法对光栅数据进行修正，*终还原出工件轮廓信息并以曲线图显示出来，通过软件提供的分析工具可对轮廓进行各种参数分析。
轮廓仪为全自动测量设备，操作者只需装好被测工件，在检定软件上设定扫描的开始、结束位置，点击“开始”按钮，测针会自动接触工件表面，并按设定的位置扫描；在进行轮廓扫描的过程中，软件界面会实时描绘轮廓曲线；扫描结束后，操作者可通过轮廓分析工具对生成的轮廓曲线进行分析，得到如直线度、圆度、角度、距离、间距等轮廓参数。
系统软件为简体中文操作系统，操作方便。
二、 产品功能
1. 表面轮廓评定：评定半径, 角度, 距离, 坐标, 圆,圆截面,确定各个点,相交各点,坐标轴,直线,垂直线,圆和圆截面，可对轮廓进行直线 度、圆度分析等；
同时实现下列功能：
(1)建立回归直线和圆形
(2)建立点、交点、自由点、中心点、*高点和*低点
(3)建立坐标系统
(4)计算半径、距离、角度、坐标及线性偏差
(5)实际值与标称值比较
(6)测量程序自动运行
2. 滤波：2RC滤波，高斯滤波和零相位滤波器
- 界面友好，更符合中国用户操作习惯；
- 测量记录采用集中式数据库管理，可按被测件类型、生产单位、出厂编号、检测员、送检单位、设备编号、检定日期和有效日期等查询和管理测量记录；
- 可从数据库中选定多条记录成批打印测量记录；
- 可将检定数据输出到Word、Excel、AutoCAD（选配）文档；
- 具有数据备份和还原数据库功能；
- 输出多种Word格式报表，并支持完全的自定义报表，定制测量记录报表；
三、 性能特点
1、 高精度、高稳定性、高重复性：分辨力0.01μm，满足被测件测量精度要求。
1) 高精度光栅测量系统，分辨力达到0.01μm，测量精度高；
2) 自主研发高精度研磨导轨系统，导轨直线度达到2um/200mm，导轨材料耐磨性好、保证系统稳定可靠工作；
3) 高性能直线电机驱动系统，保证测量稳定性高、重复性好；
2、 智能化管理与检测软件系统：
仪器操作界面友好，操作者很容易即可基本掌握仪器操作，使用十分简便。
1) 10多年积累的实用检定软件设计经验，向客户提供简洁、实用、快速的操作体验；
2) 功能强大、自动处理数据、打印各种格式的检定报告，自动显示、打印、保存、查询测量记录；
- 测量范围广，可满足大多数类型的工件轮廓测量；
- 纯中文操作软件系统，更好的为国内用户服务；
- 打印格式正规、美观。检定数据可存档，或集中打印，不占用检定操作时间；
- 本仪器采用计算机大容量数据库储存，可自动记录保存所有检定结果。
3、 测量力系统：
采用音圈电机测力系统，测力可实现从10～150mN连续可调，测力分辨力可达0.2mN；避免了老式砝码加载因周围环境振动带来的测力误差，降低了测力变化引起的测量误差。
4、 智能保护系统：
一旦出现主机与被测工件或夹具相撞、或测针在扫描过程中出现拉力过大，仪器会停止扫描保护测量系统和测针。
5、 灵活手动控制：
仪器配置了操作杆，可在测量工件前对测针进行粗定位；在脱离电脑的情况下，让测针左右、上下快速移动。
四、 技术参数
- 传感器系统：高精度光栅测量系统
- 分辨力：0.01µm
- 直线导轨：高精度研磨导轨
- 驱动装置：直线电机、伺服电机控制
- 测量力系统：计算机自动控制
- 计算机：24"计算机
- 电源：220V，50Hz
五、 主要技术指标
1. X轴
1) 测量范围：0～200mm；
2) 示值误差：±(0.8+2L/100)um，其中L为水平测量长度，单位：mm；
3) 分辨率：0.01um；
4) 直线度：2um/200mm
5) 测量速度：0.1～5mm/s；
6) 移动速度：0～30mm/s；
2. 传感器Z1轴
1) 测量范围：±25mm；
2) 示值误差：±(1.6+|2H|/100)um，其中H为垂直测量高度，单位：mm；
3) 分辨率：0.01um；
3. Z轴
1) 测量范围：0～450mm；
2) 移动速度：0～30mm/s；
4. 测量力：10～150mN；
5. 爬坡能力：上坡77 º，下坡83º；
6. 仪器尺寸（长×宽×高）：花岗岩平板800×450×100mm 整机：850×500×1100mm；
7. 仪器总重量：约150Kg；
- 使用环境：无强磁场，无振动，无腐蚀气体
工作温度：20℃ ±2℃
相对湿度：40-60%
六、 产品配置清单
标准配置：
- SJ5700-200轮廓测量仪主机 1台；
- 组合校准规 1套；
- 圆锥硬质合金测针 1支；
- 单切面硬质合金测针1支；
- 平口虎钳 1套；
- 万向工作台 1套；
- 测量软件1套；
- 品牌计算机1套
1）主机配置：双核以上CPU，500GB硬盘，2G内存，Win7系统；
2）显 示 器：24寸液晶显示器。
- HP激光打印机1台（型号随HP厂家变更而变更）
- 铝合金仪器配件箱1个；
- 产品使用说明书1套；
- 产品合格证、保修卡1套；
- 免费保修1年。
可选配置：
1）夏、冬实验室工作服各1件。
