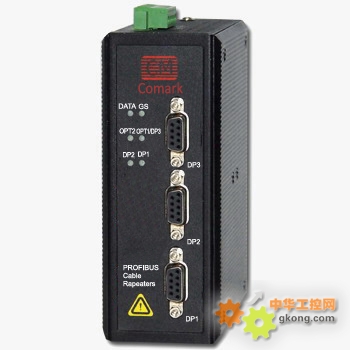

CI-PP21：PROFIBUS冗余链路模块(RLM01)M端口接收的数据被广播到A，B端口，但A或者B端口的数据则以先到选中的原则被转发到M端口，从而在同时刻仅建立一条工作路径，设备实时监测通讯状态，当工作端口的接收器在检测到总线故障则切换到冗余端口，反之亦然。设备支持拨码开关设置固定或自适应速率，支持Profibus DP总线的10种常用速率。
本设备可以直接放于Profibus DP主站之后，将单电缆总线转换为冗余总线；也可以放在从站将冗余总线转换为非冗余的电缆，同时具有光电隔离、降低干扰等性能。产品为工业级设计、IP30防护等级、波浪纹铝制加强机壳、35mmDIN导轨安装、DC（12~36V）宽电源输入、具备继电器告警输出、双电源冗余保护等优点。
性能特点
支持标准规范中的全部预定通信速率
支持拨码开关手动设置成特定的通信速率或者选择速率自适应（所有电接口速率必须一致）
4个双色LED状态指示灯，总线数据接口故障继电器输出告警
电接口4000V的防雷，1.5A过流，600W浪涌保护，工业级设计，EMC测试认证
DC12-36V宽冗余双电源，反接保护
IP30防护等级，波浪纹铝制加强机壳，采用标准工业35mm导轨安装方式
总线数据接口
9针的Sub_D插孔连接器，管脚定义符合Profibus DP的协议规范
支持Profibus DP总线标准
信号延时（电口）：≤4Bit
通信速率：9.6Kbps、19.2 Kbps、45.45Kbps、93.75Kbps、187.5Kbps、500Kbps、1.5Mbps、3Mbps、6Mbps、12Mbps
具备4000V的防雷击以及1.5A的过流保护和600W浪涌保护功能
终端电阻：本机不带终端电阻，请按需要外接
电源及保护
电源：双电源冗余输入，DC（12~36V），典型DC24V，功耗小于4W， 具有反接保护功能，工业端子接口
继电器告警输出：总线数据接口故障告警输出，触点最大容量：DC48V/1A，工业端子接口
机械特性
外形尺寸：（136x106x54）mm
外壳：IP30防护等级，波浪纹铝制加强机壳
安装方式：35mmDIN导轨安装
净重：800g
工作环境
工作温度：-10℃~70℃，可选宽温产品（-40~85℃）
存储温度：-40℃~85℃
相对湿度：≤90%（无冷凝）
认证
CE认证
EN55022:2010(RE) Band:120KHz Frequency:30-1000MHz
IEC61000-4-2:2001(ESD) Air: ±8KV Contact:±4KV Criterion:B Level 2
IEC61000-4-3:2006(RS) 3V/m(80-1000MHz) Criterion:A Level 2
ROHS认证
Test Standards:EN1122:2001,EPA3050B,EPA3052,EPA3540C,EPA3060A
Testing Item:Pb Cd Hg Cr6+ PBBs
Test Results:N.D.
可选型号
| |
产品编号 |
描述 |
| |
Ci-PP21 |
Profibus DP标准，1个M口（DP3），2个冗余总线A（DP1）、B（DP2）口，拨码开关设置速率或速率自适应可选。 |
