外形及安装尺寸
| |
| 零件名称 |
材质 |
| 螺母 |
ABS |
| 止档 |
| 浮子 |
| 接管 |
| 锥管 |
AS |
| 密封圈 |
天然橡胶 |
|
|
|
概述：

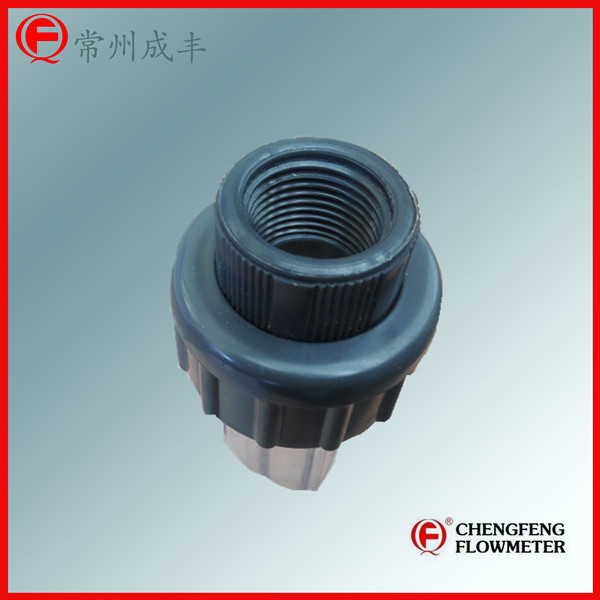

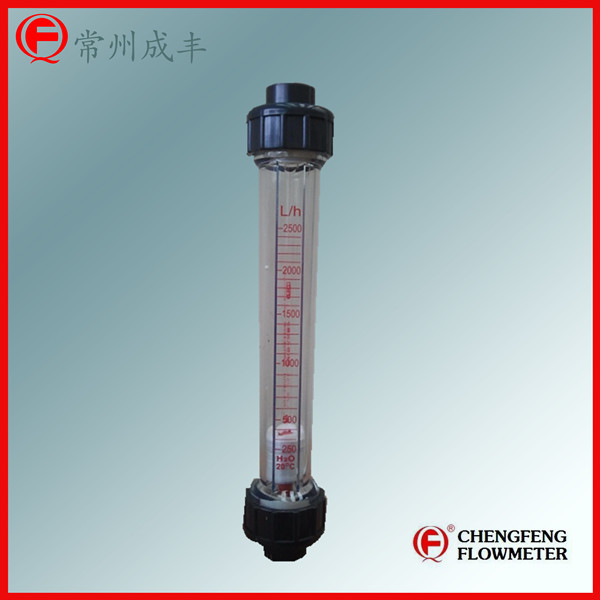

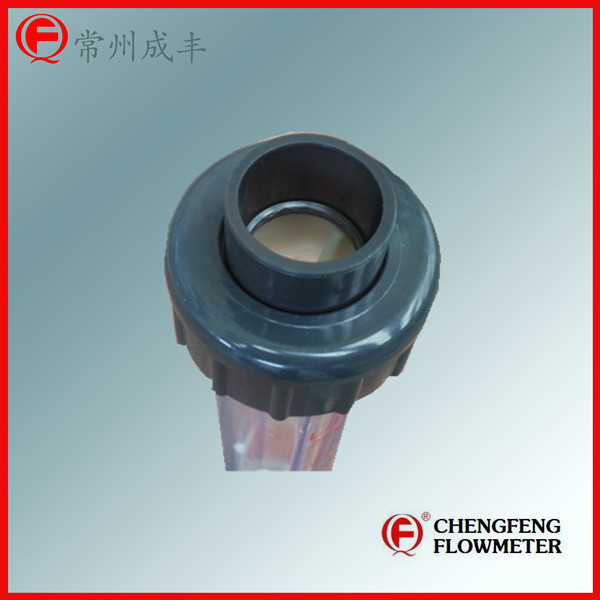

LZB-（）S型塑料管浮子流量计重量轻，耐腐蚀，不易破碎，无毒无味，使用方便，主要用于化工、轻工、医药、食品、环保等部门
|
|
|
短管型
| 通径 |
型号 |
测量范围 |
尺寸 |
焊接管规格 |
螺纹规格 |
准确度等级 |
耐压Mpa |
温度℃ |
| L |
B |
D |
| DN15 |
LZB-15S |
6-60L/h
10-100L/h |
200 |
20 |
45 |
20 |
G1/2" |
4 |
≤0.6 |
0~40（介质为水或弱酸弱碱） |
| DN25 |
LZB-25S |
0.1-1m³/h
0.16-1.6m³/h
0.25-2.5m³/h |
226 |
32 |
60 |
32 |
G3/4" |
| DN32 |
LZB-32S |
0.4-4m³/h
0.6-6m³/h |
288 |
40 |
74 |
40 |
G1" |
| DN50 |
LZB-50S |
1-10m³/h
1.6-16m³/h |
341 |
63 |
98 |
63 |
G11/2" |
| DN65 |
LZB-65S |
5-25m³/h
8-40m³/h
12-60m³/h |
430 |
75
|
122 |
75 |
G2" |
|
|
长管型
| 通径 |
型号 |
测量范围 |
尺寸 |
焊接管规格 |
螺纹规格 |
准确度等级 |
耐压Mpa |
温度℃ |
| L |
B |
D |
| DN15 |
LZB-15S |
10-100L/h
16-160L/h
25-250L/h
40-400L/h
60-600L/h |
280 |
20 |
45 |
20 |
G1/2" |
4 |
≤0.6 |
0~40（介质为水或弱酸弱碱） |
| DN25 |
LZB-25S |
100-1000L/h
160-1600L/h
250-2500L/h
300-3000L/h |
380 |
32 |
68 |
32
|
G3/4" |
| DN50 |
LZB-50S |
0.4-4m³/h
0.6-6m³/h
1-10m³/h
1.6-16m³/h |
435 |
63 |
98 |
63 |
G11/2" |
|
|
外形及安装尺寸
|
|
技术参数
| 通径 |
型号 |
测量范围 |
尺寸 |
准确度等级 |
耐压Mpa |
温度℃ |
| L |
A |
n-b |
| DN15 |
LZB-15S |
6-60L/h
10-100L/h |
240 |
Φ 65 |
4- Φ 14 |
4 |
≤0.6 |
0~40（介质为水或弱酸弱碱） |
| |
320 |
| DN25 |
LZB-25S |
0.1-1m³/h
0.16-1.6m³/h
0.25-2.5m³/h |
282 |
Φ 85 |
4- Φ 14 |
| |
432 |
| DN32 |
LZB-32S |
0.4-4m³/h
0.6-6m³/h |
351 |
Φ 100 |
4- Φ 18 |
| |
| DN50 |
LZB-50S |
1-10m³/h
1.6-16m³/h |
425 |
Φ 125 |
4- Φ 18 |
| |
519 |
| DN65 |
LZB-65S |
5-25m³/h
8-40m³/h
12-60m³/h |
528 |
Φ 145
|
4- Φ 18 |
| DN100 |
LZB-100S |
8-50m³/h
14-90m³/h
16-120m³/h |
555 |
Φ 180 |
8- Φ 18 |
| DN125 |
LZB-125S |
25-150m³/h
25-180m³/h
25-200m³/h |
555 |
Φ 210 |
8- Φ 18 |
| DN150 |
LZB-150S |
25-150m³/h
25-180m³/h
25-200m³/h |
555 |
Φ 240 |
8- Φ 18 |
|
厂家温馨提示：
关于浮子流量计的一些安装小知识：
1.安装使用前，要核对所需的流量范围、工作压力和介质温度等是否与选用的流量计规格相符。
2. 流量计应垂直安装（当然，特殊安装方式的金属管浮子流量计除外）在无震动的管道上，流体流过流量计的方向必须自下而上，不要有倾斜，否则会带来额外的误差。
3. 连接流量计的管道要保持一定长度的直管道，测量有杂志的流体时，应安装过滤器。
