内置16路松下AQZ202D继电器
产品外壳使用100%阻燃材质
有效防止粉尘,水雾,紧凑型设计
全塑壳封装,确保触电隐患
一体型构造,适用于强震动设备
型号选定
| Model |
装置Relay |
IO点数 |
Coil额定
电压 |
Common |
Interface |
产品尺寸 |
固定方法 |
| Coil侧 |
Contact侧 |
Coil侧 |
Contact侧 |
| SM16-202D-N |
PANASONIC
AQZ202D |
16Point
(1a*16) |
5~24V DC |
NPN +COM |
独立Com.
（内置8P短接排） |
MlL-C-83503 20Pin |
Screw端子模块7.62mmPitch
34Pole |
143.6*70.0 |
DIN Rail
(Channel) |
| SM16-202D-P |
PNP -COM |
材质
| 保护壳体 |
Modified PPO |
| 盖子 |
Polycarbonate |
| 基板 |
Epoxy 1.6t/2oz |
| 适合电线 |
1.25mm2/Max |
| 端子螺丝 |
M3.5×8L |
| 螺丝扭矩 |
1.2N·m(12Kgf·cm) |
| 温度范围 |
-10℃~+50℃ |

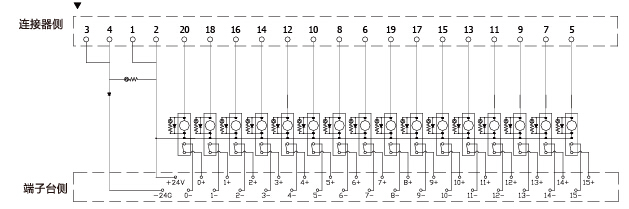

电路图
SM16-202D-N
SM16-202D-P
外观&平面图
产品应用
继电器规格
| 项目 |
AQZ202D |
| 输入 |
输入电压 |
30V |
| 反向电压 |
5V |
| 功率 |
300mW |
| 动作 |
标准 |
1.4V |
| 最大 |
4V |
| 停止 |
最小 |
0.8V |
| 标准 |
1.3V |
| 输出 |
负荷电压(峰值 AC) |
60V |
| 负载电流(峰值 AC) |
2.7A |
| 最大负载电流 |
9.0A |
| 功耗 |
1.6W |
| 特点 |
开关速度 |
启动时间 |
标准 |
5.8ms |
| 最大 |
10.0ms |
| 关闭时间 |
最小 |
0.2ms |
| 标准 |
3.0ms |
| 总功耗 |
1.6W |
| 耐电压 |
2500V AC |
| 原产地 |
JAPAN
|
