概述
NHR-3100系列单相电量表为新一代可编程智能仪表，它采用大规模集成电路，应用数字采样技术，对单相电气线路中的电压、电流、有功、无功、功率因素、相位值、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。产品涵盖了智能电网用户端的低压电力信号采集、测量、计量、监控、保护、系统集成、成套智能配电柜及智能箱变等领域。产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。
五位LED数码显示
可直接采集交流电压、电流信号，可测量有功功率、无功功率、视在功率、功率因数、工频周波及有功电能、无功电能、总电能
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选
具有上下限报警报警功能，带LED报警灯指示
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
具备多种外形尺寸及样式供用户选择
测量参数
| 测量参数 |
测量范围 |
测量误差 |
分辨力 |
过载 |
| 电压 |
0.0～500.0V/AC |
±(0.2%读数+0.1%量程) |
0.1V |
持续120%；瞬时2倍/30S |
| 电流 |
0.03～5A/AC |
±(0.2%读数+0.1%量程) |
0.001A |
持续120%；瞬时2倍/30S |
| 有功功率 |
U*I*COSΦ |
PF=1.0;
±(0.4%读数+0.1%量程) |
0.1W |
|
| 有功电能 |
9999.9 MWh |
0.1KWh |
|
| 无功功率 |
U*I*SINΦ |
PF=0.0;
±(0.4%读数+0.1%量程) |
0.1Var |
|
| 无功电能 |
9999.9 MVarh |
0.1KVarh |
|
| 视在功率 |
U*I |
±(0.4%读数+0.1%量程) |
0.1VA |
|
| 视在电能 |
9999.9 MVAh |
0.1KVAh |
|
| 功率因数 |
0.000～1.000 |
±0.01 |
0.001 |
|
| 工频周波 |
45～65 Hz(50～500V) |
±0.05Hz |
0.01Hz
|
技术参数
| 输入 |
| 输入信号 |
交流0～500V输入，500V以上由电压互感器转换为满量程为100V的电压输入 |
| |
交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 |
| 输出 |
| 输出信号 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 |
电流型≤500Ω，电压型≥250KΩ |
| 报警输出 |
继电器，容量：AC220V/2A，DC24V/2A |
| 通讯 |
MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps |
| 累积脉冲 |
输出为OC门集电极开路，电压VCC≤48v，电流Iz≤50mA |
| 电源 |
| 电源 |
DC20-29V，AC/DC100-240V 50/60Hz |
| 功耗 |
≤5W |
| 其它参数 |
绝缘电阻
(输入/输出/电源之间) |
≥100MΩ（500VDC时） |
绝缘强度
(输入/输出/电源之间) |
1500Vrms（1 min，无火花） |
| 工作温度 |
0～50℃（无凝露、无结冰） |
| 相对湿度 |
25%～85%RH |
| 保存温度 |
-10～60℃（无凝露、无结冰） |
仪表面板

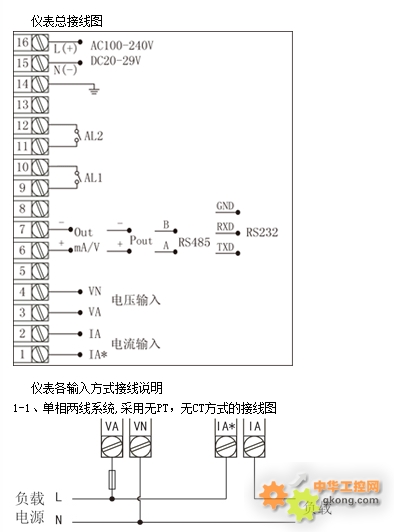

仪表接线图
仪表选型
NHR-3100□-□-□/□-□
① ② ③ ④ ⑤
| ①规格尺寸 |
②输入类型 |
| 代码 |
宽*高*深 |
代码 |
测量类型 |
A
C
D
R |
160*80*142mm
96*96*142mm
96*48*142mm
80*80*115mm |
I
V
W
Ep
E3P
War
Eq
VA
Es
COS
Hz
55 |
交流电流(0.03-5.00A)
交流电压(0.0-500.0V)
有功功率
有功电能
三相有功平衡功率（不可切换）
无功功率
无功电能
视在功率
视在电能
功率因数
工频周波
全切换 |
| ③输出类型 |
| 代码 |
输出类型(负载电阻RL) |
X
0
1
2
3
4
8 |
无输出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
特殊规格 |
| ④报警输出 |
⑤通讯输出 |
| 代码 |
报警限数 |
代码 |
电压范围 |
X
2 |
无输出
2限报警 |
X
D1
D2 |
无输出
RS485通讯（Modbus RTU）
RS232通讯（Modbus RTU） |
| ⑥累积脉冲输出 |
|
⑦供电电源 |
|
| 代码 |
累积脉冲输出 |
代码 |
供电范围 |
X
P0 |
无输出
累积脉冲输出（适用于电能累积） |
A
D |
AC100～240V (50/60Hz)
DC20～29V |
备注：
型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
型号举例：NHR-3100A-W-0/2-A
