1. 产品概述
用于使常开防火门保持打开状态，在收到监控模块的指令后释放防火门使其关闭，并将本身的状态信息反馈 至监控器的电动装置，其中，具有通讯功能的电磁体安装在墙面上，不具有通讯功能的吸板安装于门上。
2. 产品特性 Ø
工作电压：DC24V Ø
工作电流：80mA Ø
工作方式：平时有电，断电关门

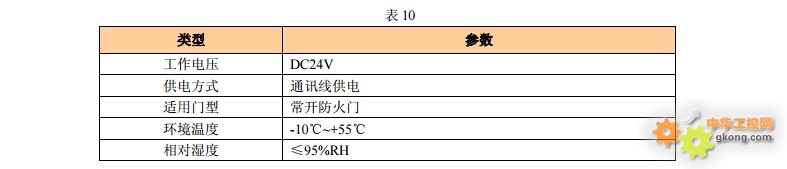

3. 技术参数

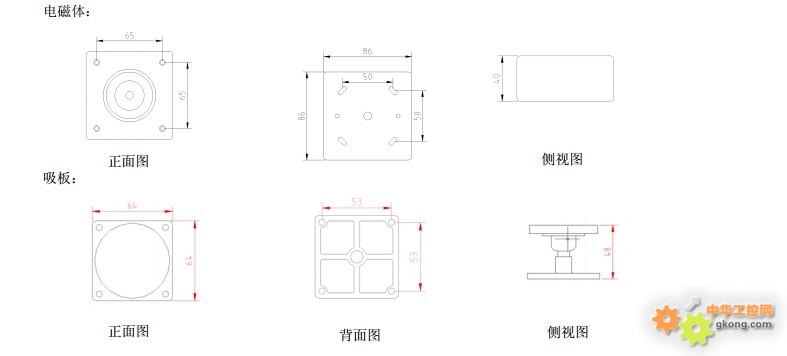

4. 外形尺寸
5. 接线
单扇防火门的电磁释放器只接防火门监控模块 BMQ1 和 GND1 端子；双扇防火门的左门电磁释放器接防火门 监控模块 BMQ1 和 GND1 端子，右门的电磁释放器接防火门监控模块 BMQ2 和 GND2 端子（见 P15）。
6. 安装 电磁释放器适用于常开防火门，安装时，先将防火门完全打开，在门扇边沿处的墙壁上，安装电磁体，然后 在门扇外沿处安装吸板，安装时，应保证两个部分处于同一水平面上。
7. 操作说明
安装完成后，将电磁体与监控模块相连接，监控模块为电磁释放器提供 DC24V 工作电源，电磁体在上电后产 生磁力，吸引门扇上的吸板，使防火门保持常开状态，当监控模块接收到关闭防火门的信号时，电磁释放器断电， 电磁体磁力消失，门扇关闭。
8. 注意事项
8.1. 施工
系统的施工，应按照批准的工程设计文件和施工技术方案进行，不得随意变更。如确需要变更设计时，应由 原设计单位负责更改并经图审机构审核批准。 Ø 系统的布线，应符合现行国家标准 GB50166《火灾自动报警系统施工验收标准》的要求； Ø
系统总线敷设后，应对每回路的导线用 500V 的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于 20MΩ； Ø
同一工程的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致，电源线正极应为红 色，负极应为蓝色或黑色； Ø
监控器（主机），区域分机，集中电源所需要用到的 AC220V 电源，使用：NH-BV-3*2.5mm²
监控器（主机），区域分机引出的二总线（即供 DC24V 电源并通讯），使用： ZR-RVSP-2*2.5mm²。 Ø
监控器（主机）与区域分机或集中电源连接的通讯线（CAN 通讯），推荐使用：ZR-RVSP-2*1.5mm²
9.2. 调试 Ø
系统的调试，应由建设（监理）单位组织，施工单位具体实施。应在施工安装结束并在质量检验合格后进行； Ø
调试前应具备下列技术文件：
① 系统图、平面图；
② 设备安装技术文件；
③ 变更部门的实际施工图，变更设计的证明文件；
④ 施工过程检查记录、调试记录；
⑤ 设备的使用说明书、产品检测报告、合格证及相关材料。 Ø
调试负责人必须由专业技术人员担任； Ø
调试时首先应做以下工作：
① 对设备的规格、型号、数量、备用配件等按设计要求查验；
② 对于系统线路出现错线、开路、虚焊、短路、绝缘电阻小于 20MΩ等问题，应采取相应的处理措施。 Ø
按照以下顺序进行系统调试
① 接通监控器、区域分机、集中电源、监控模块和各终端工作电源，通过通讯导线等将各级设备之间连接；
② 配置监控器的系统参数（包括通讯端口，终端通讯地址等）；
③ 设置监控模块通讯地址、设备类型等；
④ 检查各级通讯是否正常，如不正常则检查通讯地址及通讯线缆的联接情况，直至与所有监控终端正常通 讯；
⑤ 检查监控器、区域分机、集中电源的主、备电切换是否正常；
⑥ 检查联动信号报警是否正常。 Ø
系统调试时，应先分别对监控终端逐个进行单机通讯检查，无故障报警、自检灯操作时方可进行系统调试； Ø
将所有经过调试合格的各项设备按系统设计连接组成完整的防火门监控系统，观察并记录所监控的防火门的 实时工作状态信息；
