1 概述

  ASJ10-GQ 系列自复式过欠压保护器（以下简称 ASJ），适用于单相交流电压 230V 或三相电压 400V，频率 50Hz， 额定工作电流至 63A 及以下的用户或负载。由中性线故障引起的单相或三相线路过、欠电压时，保护器对用电设备 进行保护。

ASJ 系列产品集线路过电压、欠电压保护功能和线路正常电压自动延时复位功能。产品主要应用于住宅分户箱 进线或单相或三相用电设备配电线路的保护，产品体积小、精度高、结构紧凑、安装方便，是民用建筑领域中的安 全保护装置。

2 产品特点

■ 辅助电源 AC230V（相电压）。

■ 线路发生过电压、欠电压时切断线路，线路电压恢复正常经延时后自动复位接通线路，无需人工操作。

■ 电压测量范围：AC50V-290V，频率 50Hz±5Hz，产品功耗不大于 3W。

■ 冲击耐受电压：4kV。

■ 工作状态通过保护器双色二极管指示，绿灯常亮-电压正常；红灯快闪-过压；红灯慢闪-欠压；红灯常亮- 断相/故障。

■ 继电器输出容量：能承受 120%壳架电流等级电流的过电流。

■ 接线方式：上进下出方式。

■ 电气寿命：10000 次。

■ 产品安装在户箱主开关出线侧。

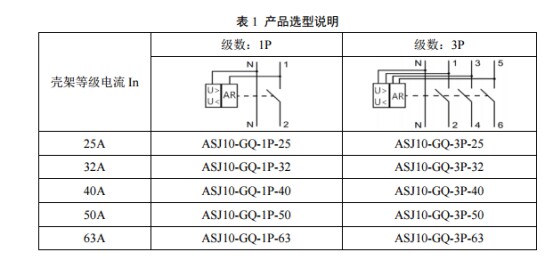

3 型号及含义

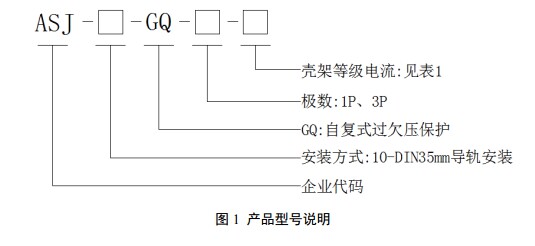

ASJ 型号说明如图 1 所示。

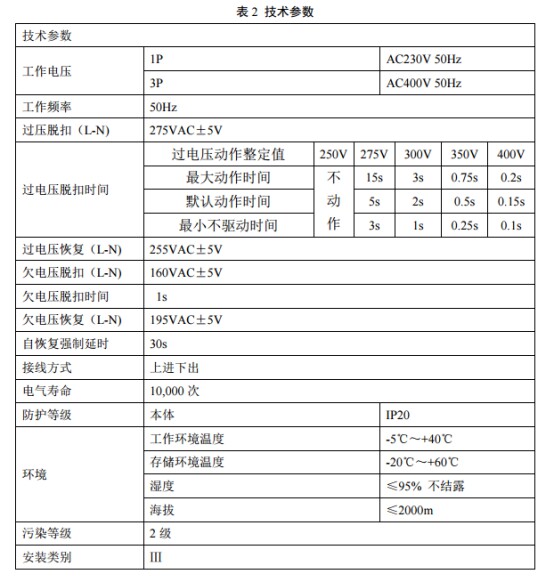

4 主要参数

5 外形结构

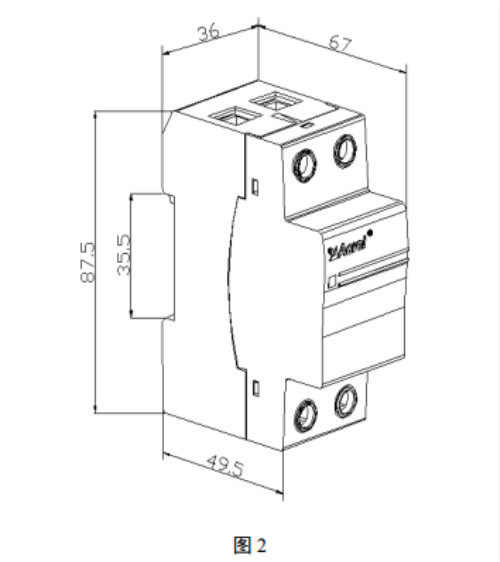

单相自复式过欠压保护器产品外形结构及尺寸如图 2 所示。

三相自复式过欠压保护器产品外形结构及尺寸如图 3 所示。

6 安装接线

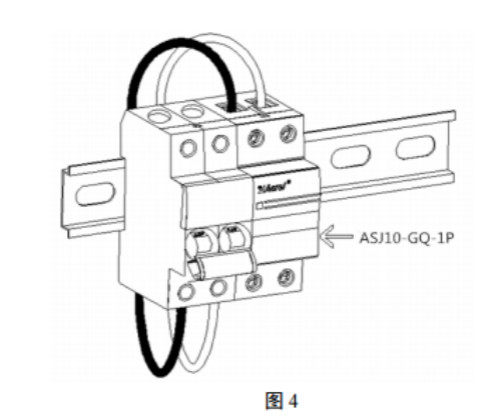

安装说明： ASJ 采用导轨安装，直接安装在 35mmDIN 导轨上，单相自复式过欠压保护器产品安装接线示意图如图 4 所示。

三相自复式过欠压保护器安装接线示意图如图 5 所示。

接线说明： 螺丝尺寸：M6；额定扭矩：3.5Nm；极限扭矩：5.6Nm；铜线：1～30mm2的硬线/1～25mm2的软线（或箍线端 子）。

7.应用案例

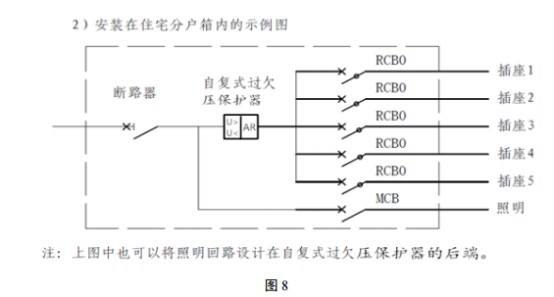

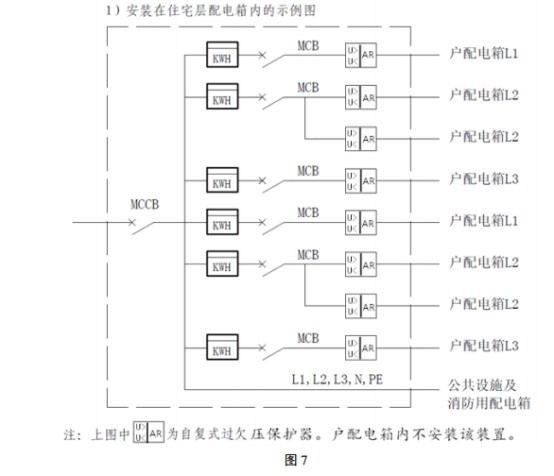

7.1单相自复式过欠压保护器应用示例图

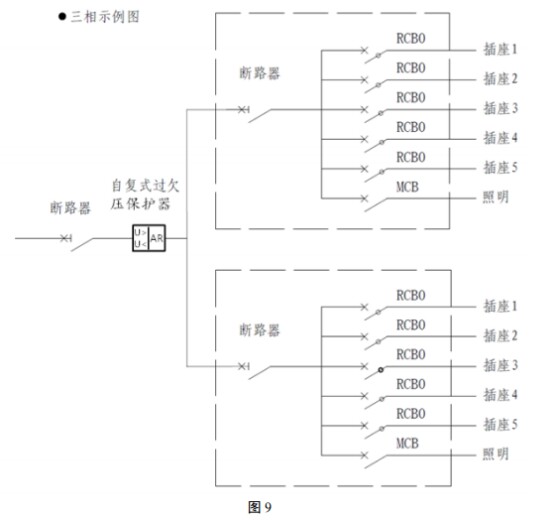

7.2 三相自复式过欠压保护器示例图

8 订货范例

订货时标明：产品型号、极数、额定电流、数量。

例：应用场合：三相线路；额定电流：63A；数量：100 台

订货型号：ASJ10-GQ-3P-63 订货数量：100 台
