铠装热电阻
应用
通常和显示仪表、记录仪表等配套使用。直接精确测量各种生产过程中的-200～500℃范围内液体、蒸汽和气体介质以及固体表面温度。
特点
●热响应时间少，减小动态误差；
●直径小、长度不受限制；
●测量精确度高；
●进口薄膜电阻元件，性能可靠稳定。
工作原理
铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出电阻所对应的温度值。
主要技术参数
IEC751 IEC1515 JB/T8623－1997 JB/T8622－1997
●铠装热电阻保护带直径及材料
|
引线形式
|
套管直径
|
套管材质
|
|
Pt100
|
|
单支式
|
Φ2
|
1Cr18Ni9Ti
|
|
Φ3
|
|
Φ4
|
|
Φ5
|
|
Φ6
|
|
Φ8
|
|
双支式
|
Φ3
|
|
Φ4
|
|
Φ5
|
|
Φ6
|
|
Φ8
|
●测温范围及允差
|
型号
|
分度号
|
测温范围℃
|
精度等级
|
允差
|
|
HR-WZPK
|
Pt100
|
-200～+500
|
A级
|
±(0.15+0.002|t|)
|
|
B级
|
±(0.30+0.005|t|)
|
注：t为感温元件实测温度绝对值
●常温绝缘电阻
热电阻在环境温度为15～35℃，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
● 热响应时间
|
套管直径
|
热响时间τ0.5S
|
|
Φ3
|
≤3
|
|
Φ4
|
≤5
|
|
Φ5
|
≤6
|
|
Φ6
|
≤8
|
|
Φ8
|
≤10
|
●测量端结构形式
●安装固定形式

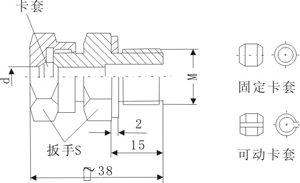

卡套螺纹接头
|
代号和尺寸
|
铠装偶外径
|
|
Φ8
|
Φ6
|
Φ5
|
Φ4
|
Φ3
|
Φ2
|
|
M
|
M16×1.5
|
M12×1.5
|
|
S
|
22
|
19
|
|

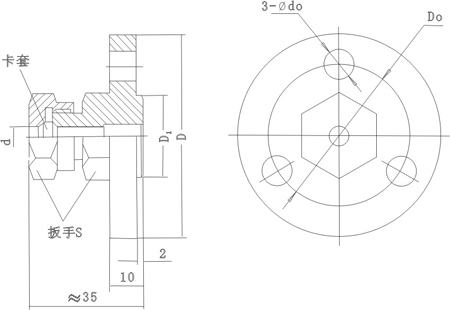

代号和尺寸
|
铠装偶外径
|
|
Φ8
|
Φ6
|
Φ5
|
Φ4
|
Φ3
|
Φ2
|
|
D
|
Φ60
|
Φ50
|
|
D0
|
Φ42
|
Φ36
|
|
D1
|
Φ24
|
Φ20
|
|
S
|
22
|
19
|
|
d0
|
Φ9
|
Φ7
|

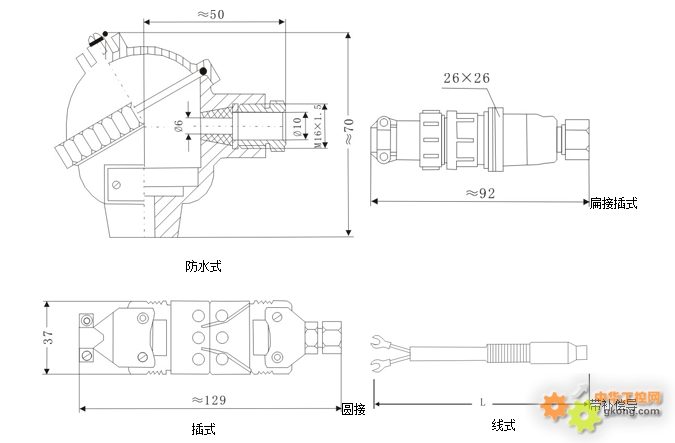

●接线盒形式
型号及规格
|
HR-W
|
温度仪表
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Z
|
热电阻
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
P
|
感温元件材料 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K
|
铠装式 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 铂热电阻元件 |
|
无
2
|
单支
双支
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安装固定形式
|
|
1
2
3
4
5
|
无固定装置
固定卡套螺纹
活动卡套螺纹
固定卡套法兰
活动卡套法兰
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接线盒形式
|
|
3
6
7
9
|
防水式
圆接插式
扁接插式
补偿导线式
|
|
|
|
|
|
|
|
|
|
|
|
|
保护管直径
|
|
3
4
5
6
8
|
Φ3
Φ4
Φ5
Φ6
Φ8
|
|
|
|
|
|
|
| |
|
| |
|
|
HR-W
|
Z
|
P
|
K |
2 -
|
2
|
3
|
4
|
|
典型型号示例
|
选型须知
1)型号
2)分度号
3)精度等级
4)安装固定形式
5)长度或插入长度
例A：铠装热电阻，Pt100型，I级，固定螺纹M16×1.5，长度450mm，插入长度300mm。HR-WZPK-220，Pt100，L=450×300，I级，M16×1.5。
