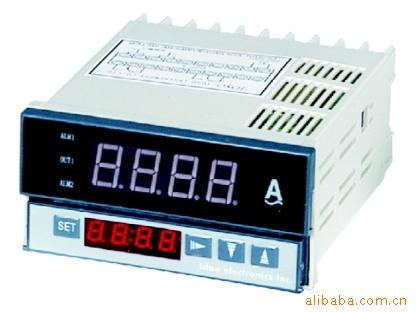

产品特点
1、因为采用了双积分A/D转换集成电路，所以测量精度高，并且抗干扰能力强
2、因为采用了零点和满度外部调节功能，所以方便用户在现场校准和调试
3、因为采用了多种国际标准外型，方便用户选择和安装
4、显示范围 0-1999
5、设计有小数点和量程变换功能，方便用户改变测量范围
6、可选带DC4-20mA变送输出功能。方便测联数据远距离传送 ，可做PLC DCS 工控机系统的数据采集用，解决中控室的数据采集，
可实现现场显示，中控室处理数据
◆转换比率2.5次/秒
◆双积分A/D转换
◆具有小数点设定和量程变换外调整功能
◆具有零点和比率外调整功能
◆数显范围：３位半±１９９９；4位半±１9９９９
◆具有隔离ＤＣ４－２０mA输出功能（可选）
◆交流电流电压带电磁隔离４－２０mA输出
型号说明
| DS |
3 |
I- |
□ |
□ |
□ |
| 东硕公司产品 |
3:3位半数字表
4:4位半数字
|
I:电流变送
无I:不带变送
|
外型代号:
4:48H×48W
7:72H×72W
8:48H×96W
16:80H×160W
80:80H×80W
9:96H×96W
|
DV:直流电压
DA:直流电流
AV:交流电压
AA:交流电流
|
量程代号
或量程
|
技术参数
|
输入方式
|
单端输入
|
|
频率范围
|
40-400HZ(仅对交流)
|
|
溢出显示
|
1或-1
|
|
显示方式
|
红色数码管
|
|
电源
|
AC220/110V50/60Hz
|
|
功耗
|
≤4.5VA
|
|
耐压
|
电源与输出间AC2KV，1min，1mA
|
|
绝缘电阻
|
电源与输出间DC500V100MΩ
|
型号列表
外型尺寸 48*48 型号列表如下
|
型 号
|
量 程
|
互感器变比PT
|
精 度
|
输入阻抗
|
最小分辨率
|
输入极限
|
|
DS3-4AV0.2
|
200mV
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
0.1mV
|
≤100V
|
|
DS3-4AV2
|
2V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1mV
|
≤100V
|
|
DS3-4AV20
|
20V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10mV
|
≤750V
|
|
DS3-4AV200
|
200V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
100mV
|
≤750V
|
|
DS3-4AV300
|
300V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤750V
|
|
DS3-4AV500
|
600V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1000V
|
|
DS3-4AV700
|
700V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1000V
|
|
DS3-4AV1000
|
1000V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1500V
|
|
DS3-4AV3KV
|
3KV
|
3KV:100V
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10V
|
|
|
DS3-4AV10KV
|
10KV
|
10KV:100V
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10V
|
|
外型尺寸 72*72型号列表如下
|
型 号
|
量 程
|
互感器变比PT
|
精 度
|
输入阻抗
|
最小分辨率
|
输入极限
|
|
DS3-7AV0.2
|
200mV
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
0.1mV
|
≤100V
|
|
DS3-7AV2
|
2V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1mV
|
≤100V
|
|
DS3-7AV20
|
20V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10mV
|
≤750V
|
|
DS3-7AV200
|
200V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
100mV
|
≤750V
|
|
DS3-7AV300
|
300V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤750V
|
|
DS3-7AV500
|
600V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1000V
|
|
DS3-7AV700
|
700V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1000V
|
|
DS3-7AV1000
|
1000V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1500V
|
|
DS3-7AV3KV
|
3KV
|
3KV:100V
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10V
|
|
|
DS3-7AV10KV
|
10KV
|
10KV:100V
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10V
|
|
外型尺寸 48*96型号列表如下
|
型 号
|
量 程
|
互感器变比PT
|
精 度
|
输入阻抗
|
最小分辨率
|
输入极限
|
|
DS3-8AV0.2
|
200mV
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
0.1mV
|
≤100V
|
|
DS3-8AV2
|
2V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1mV
|
≤100V
|
|
DS3-8AV20
|
20V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10mV
|
≤750V
|
|
DS3-8AV200
|
200V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
100mV
|
≤750V
|
|
DS3-8AV300
|
300V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤750V
|
|
DS3-8AV500
|
600V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1000V
|
|
DS3-8AV700
|
700V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1000V
|
|
DS3-8AV1000
|
1000V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1500V
|
|
DS3-8AV3KV
|
3KV
|
3KV:100V
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10V
|
|
|
DS3-8AV10KV
|
10KV
|
10KV:100V
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10V
|
|
外型尺寸 80*160型号列表如下
|
型 号
|
量 程
|
互感器变比PT
|
精 度
|
输入阻抗
|
最小分辨率
|
输入极限
|
|
DS3-16AV0.2
|
200mV
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
0.1mV
|
≤100V
|
|
DS3-16AV2
|
2V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1mV
|
≤100V
|
|
DS3-16AV20
|
20V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10mV
|
≤750V
|
|
DS3-16AV200
|
200V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
100mV
|
≤750V
|
|
DS3-16AV300
|
300V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤750V
|
|
DS3-16AV500
|
600V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1000V
|
|
DS3-16AV700
|
700V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1000V
|
|
DS3-16AV1000
|
1000V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1500V
|
|
DS3-16AV3KV
|
3KV
|
3KV:100V
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10V
|
|
|
DS3-16AV10KV
|
10KV
|
10KV:100V
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10V
|
|
外型尺寸 80*80型号列表如下
|
型 号
|
量 程
|
互感器变比PT
|
精 度
|
输入阻抗
|
最小分辨率
|
输入极限
|
|
DS3-80AV0.2
|
200mV
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
0.1mV
|
≤100V
|
|
DS3-80AV2
|
2V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1mV
|
≤100V
|
|
DS3-80AV20
|
20V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10mV
|
≤750V
|
|
DS3-80AV200
|
200V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
100mV
|
≤750V
|
|
DS3-80AV300
|
300V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤750V
|
|
DS3-80AV500
|
600V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1000V
|
|
DS3-80AV700
|
700V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1000V
|
|
DS3-80AV1000
|
1000V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1500V
|
|
DS3-80AV3KV
|
3KV
|
3KV:100V
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10V
|
|
|
DS3-80AV10KV
|
10KV
|
10KV:100V
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10V
|
|
外型尺寸 96*96型号列表如下
|
型 号
|
量 程
|
互感器变比PT
|
精 度
|
输入阻抗
|
最小分辨率
|
输入极限
|
|
DS3-9AV0.2
|
200mV
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
0.1mV
|
≤100V
|
|
DS3-9AV2
|
2V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1mV
|
≤100V
|
|
DS3-9AV20
|
20V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10mV
|
≤750V
|
|
DS3-9AV200
|
200V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
100mV
|
≤750V
|
|
DS3-9AV300
|
300V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤750V
|
|
DS3-9AV500
|
600V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1000V
|
|
DS3-9AV700
|
700V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1000V
|
|
DS3-9AV1000
|
1000V
|
直接输入
|
±0.5%F.S±2Digit
|
≥2MΩ
|
1V
|
≤1500V
|
|
DS3-9AV3KV
|
3KV
|
3KV:100V
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10V
|
|
|
DS3-9AV10KV
|
10KV
|
10KV:100V
|
±0.5%F.S±2Digit
|
≥2MΩ
|
10V
|
|
外观及安装尺寸
接线图
48H * 48W电流电压表接线图
72H * 72W电流电压表接线图
48H * 96W电流电压表接线图
80H * 80W电流电压表接线图
48H * 96W电流电压表接线图
80H * 160W电流电压表接线图
说明:
A: 配交流电流互感器其二次额定电流为5A
B: : 配交流电压互感器其二次额定电压为100V
C: :配直流电流分流器其二次额定电压为75 mV
D: 仪表的零点通过面板ZERO进行调节和比率通过面板SPAN调节
E: 仪表的小数点和量程可变换.
注意事项
A: 使用前需通电预热20分钟
B: 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在
C: 使用环境-10-50℃,相对湿度10-90℅
D: 使用时应远离干扰源,信号输入使用屏蔽线较好
产品应用
家用电器检测设备、电容器检测设备、电机检测设备、电容器生产设备等
